Szybka odpowiedź

Aby dobrać rozmiar uszczelki sznurowej z włókna szklanego, należy zanotować szerokość czystego rowka, głębokość rowka, szczelinę przy zamkniętych drzwiach, promień naroża oraz całkowitą długość w osi. Następnie wybierz sznur o przekroju okrągłym lub kwadratowym, którego gotowa konstrukcja może wypełnić tę przestrzeń przy kompresji zatwierdzonej przez producenta. Sznur będący zbyt mały może pozostawić drogę wycieku; sznur będący zbyt duży może uniemożliwić zamknięcie drzwi lub trwale zgnieść oplot.

Nie ma jednego uniwersalnego procentu nadwymiaru lub kompresji, który ma zastosowanie do każdego plecionego sznura. Gęstość, wzór splotu, rdzeń, powłoka, wzmocnienie oraz geometria drzwi mogą zmieniać zachowanie dwóch sznurów o tej samej średnicy nominalnej.

Dlaczego pomiar usuniętego sznura nie wystarcza

Stare uszczelnienie jest przydatne jako punkt odniesienia, ale nie stanowi wiarygodnego wymiaru wzorcowego. Mogło ono utracić sprężystość, wchłonąć pozostałości procesu, rozciągnąć się podczas usuwania lub przybrać trwale prostokątny kształt wewnątrz kanału. Mierzenie wyłącznie najszerszej spłaszczonej powierzchni może prowadzić do zamówienia nadwymiarowego zamiennika. Mierzenie wyłącznie najcieńszego zgniecionego odcinka może prowadzić do zamiennika o zbyt małym rozmiarze.

Do prac konserwacyjnych zachowaj usuniętą uszczelkę i sfotografuj ją przed utylizacją. Zanotuj jej profil, pozycję łączenia, kierunek montażu oraz wszelkie lokalne uszkodzenia. Wykorzystaj te spostrzeżenia wraz z pomiarami z oczyszczonego metalowego rowka.

W przypadku projektu nowych drzwi należy opierać się na rysunku oraz reprezentatywnej próbce zamykania. Dostawca musi zrozumieć zarówno rowek mocujący, jak i odległość dostępną po całkowitym zaryglowaniu drzwi.

Pięć pomiarów niezbędnych do dobrania rozmiaru uszczelki sznurowej

Zmierzyć rowek przed wybraniem średnicy sznura

1. Zapewnij bezpieczeństwo urządzenia. Odizoluj piec przemysłowy, piec grzewczy lub kocioł, pozwól mu ostygnąć i postępuj zgodnie z procedurą blokowania (lockout) w obiekcie przed otwarciem lub demontażem drzwi.
2. Ostrożnie usuń starą uszczelkę. Zachowaj reprezentatywny odcinek i zanotuj, czy była klejona, mocowana mechanicznie, czy po prostu wciśnięta w rowek.
3. Oczyść kanał. Stary klej, zgorzelina i sprasowane włókno mogą zmniejszyć użyteczną szerokość i głębokość. Zmierz metalowy rowek zamiast pozostałości.
4. Dokonaj odczytów w kilku miejscach. Porównaj proste boki, naroża, obszary zawiasów oraz stronę rygla. Zanotuj najmniejsze i największe wartości zamiast podawać tylko jeden wygodny odczyt.
5. Sprawdź powierzchnię współpracującą. Poszukaj zniekształceń, erozji, napraw spawalniczych, luźnych zawiasów oraz nierównomiernej siły ryglowania. Nowy sznur nie jest w stanie zrekompensować każdej wady mechanicznej.
6. Wyślij rysunek lub oznaczone zdjęcia. Widok przekroju przedstawiający szerokość, głębokość, szczelinę i kierunek zamykania jest bardziej użyteczny niż średnica sznura podana bez kontekstu.

Jak ocenić kompresję bez stosowania uniwersalnego procentu

Kompresja to zmniejszenie swobodnej wysokości sznura po zamknięciu połączenia. Można ją wyrazić jako:

Kompresja (%) = (swobodna wysokość uszczelnienia − zainstalowana wysokość uszczelnienia) ÷ swobodna wysokość uszczelnienia × 100

W przypadku sznura osadzonego w rowku swobodna wysokość uszczelnienia powinna określać rzeczywistą wysokość stykającą się z powierzchnią współpracującą po osadzeniu sznura. Nie zawsze jest ona identyczna ze średnicą z katalogu. Zainstalowana wysokość uszczelnienia to dostępna przestrzeń na tej samej linii uszczelniania, gdy drzwi są całkowicie zatrzaśnięte.

To obliczenie opisuje geometrię; nie określa ono dopuszczalnego limitu. Poproś dostawcę o potwierdzenie dozwolonego zakresu kompresji dla konkretnej wycenianej konstrukcji. Średnio gęsty oplot okrągły, gęsty oplot kwadratowy, miękki sznur pleciony i sznur powlekany mogą generować bardzo różne siły zamykające przy tym samym nominalnym procencie.

Jeśli drzwi są już używane, krótki test próbny jest często bardziej wiarygodny niż stosowanie ogólnego wzoru z internetu. Test powinien potwierdzić, że sznur pozostaje osadzony, drzwi zamykają się bez nadmiernej siły, a kontakt na obwodzie jest ciągły.

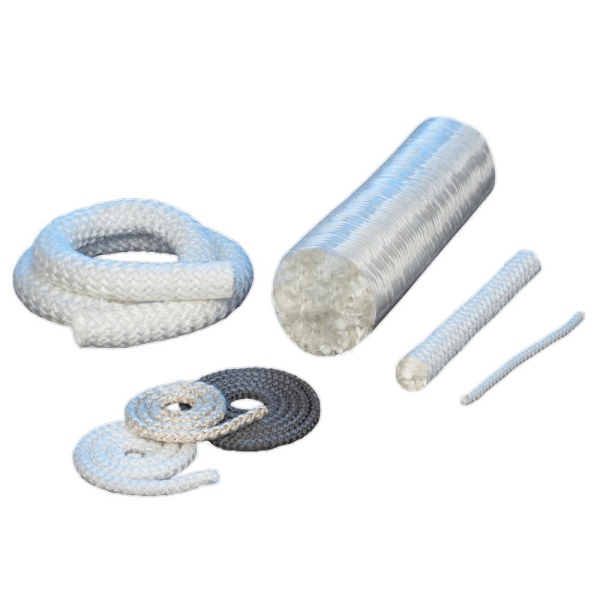

Sznur pleciony okrągły czy sznur pleciony kwadratowy?

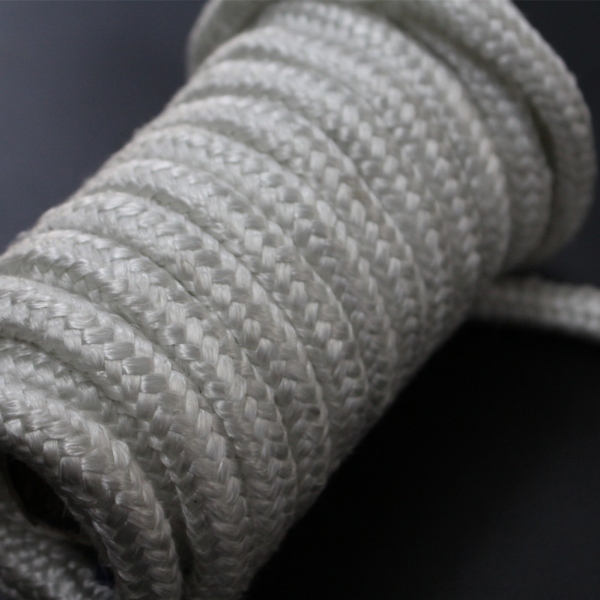

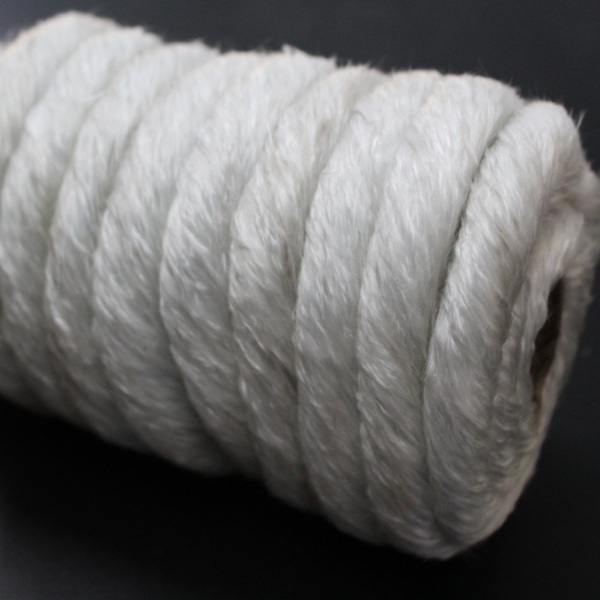

Okrągły sznur z włókna szklanego pleciony

Profil okrągły to praktyczny punkt wyjścia dla rowków o zaokrąglonych krawędziach, zakrzywionych ścieżek uszczelniających i kanałów przeznaczonych do przytrzymywania okrągłego sznura. Może on podążać za narożnikami i nieregularnymi ścieżkami, podczas gdy pleciona konstrukcja zapewnia bardziej stabilną powierzchnię niż luźny sznur skręcany.

Dla tego profilu zapoznaj się ze stroną produktu fiberglass round braided rope. W zapytaniu ofertowym podaj wymaganą średnicę, konstrukcję, długość, warunki pracy i wymiary rowka, zamiast zamawiać wyłącznie „standardowy sznur z włókna szklanego”.

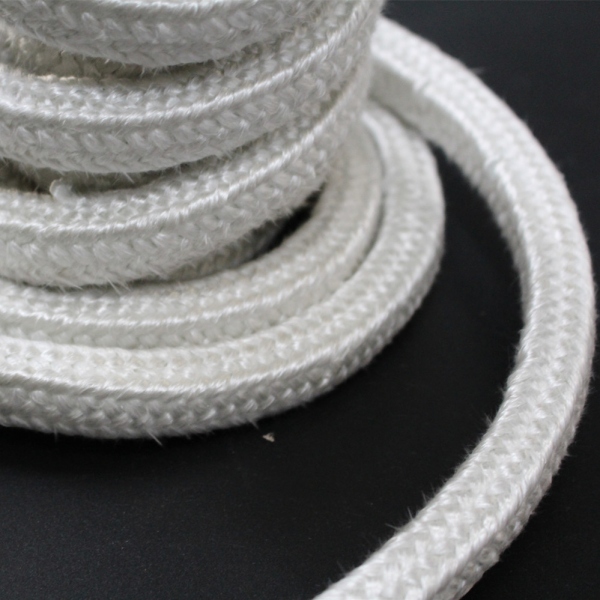

Kwadratowy sznur z włókna szklanego pleciony

Profil kwadratowy zapewnia płaskie powierzchnie stykowe i może układać się w sposób bardziej przewidywalny w prostokątnym kanale. Może być odpowiedni tam, gdzie szerokość i głębokość rowka są kontrolowane osobno lub gdzie okrągły sznur ma tendencję do obracania się lub pozostawiania niewykorzystanej przestrzeni w narożnikach kanału.

W przypadku przekroju o płaskich bokach porównaj fiberglass square braided rope. Nie zastępuj równych wymiarów nominalnych bez sprawdzenia zainstalowanej objętości, gęstości i wymaganej siły zamykającej.

Gęstość oplotu zmienia dopasowanie

Rozmiar nominalny nie opisuje w pełni uszczelki sznurowej. Gęstość oplotu i konstrukcja wewnętrzna wpływają na to, jak łatwo sznur się wygina, jak mocno rozchodzi się na boki i jak silnie odpycha drzwi.

• Miększa konstrukcja: łatwiej dopasowuje się do nieregularnych powierzchni, ale może wymagać większego podparcia i łatwiej ją nadmiernie skompresować.
• Gęstszy oplot: bardziej stabilny wymiarowo i odporny na uszkodzenia podczas obsługi, ale zazwyczaj wymaga dokładniejszego rowka i większej siły zamykającej.
• Konstrukcja rdzenia: rdzeń z litego włókna, konstrukcja pusta w środku lub rdzeń wzmocniony wpływają na sprężystość powrotną i promień gięcia.
• Obróbka powierzchni: powłoki mogą zmieniać tarcie, sztywność, ściśliwość i odporność na media.

W przypadku powtarzających się zamówień od producentów oryginalnego sprzętu (OEM) zatwierdzona próbka powinna definiować coś więcej niż tylko wymiary zewnętrzne. Należy zarejestrować konstrukcję produktu, masę na jednostkę długości lub uzgodnioną kontrolę gęstości, tolerancję wymiarową oraz odniesienie do zatwierdzenia próbki.

Kiedy należy ocenić sznur powlekany

Niepowlekany sznur z włókna szklanego nadaje się do wielu zastosowań związanych z suchym uszczelnianiem termicznym w stanie statycznym. Konstrukcję powlekaną można rozważyć, gdy kupujący potrzebuje mniejszego strzępienia się powierzchni, gładszej powierzchni montażowej lub dodatkowej odporności na określone media procesowe.

Sznur z włókna szklanego powlekany kauczukiem silikonowym to odrębna konstrukcja i nie należy jej traktować jako zamiennego wariantu kolorystycznego. Powłoka zmienia całe złożenie, dlatego należy ponownie przeanalizować temperaturę, media, ciśnienie, sztywność i kompresję.

Nie zakładaj, że powłoka zapewnia szczelność ciśnieniową połączenia lub przydatność do każdego medium gazowego, parowego lub cieczowego. Podaj dokładne media, stężenie, ciśnienie nominalne, skoki ciśnienia i schemat ekspozycji w celu oceny.

Wybór temperatury następuje po geometrii

Prawidłowo dobrana uszczelka nadal może ulec awarii, jeśli materiał jest używany poza dopuszczalnymi warunkami pracy. Podaj temperaturę w miejscu uszczelnienia, a nie tylko temperaturę nastawy piekarnika lub komory pieca. Uwzględnij normalną temperaturę ciągłą, temperaturę szczytową, czas trwania szczytu oraz częstotliwość cykli termicznych.

Skorzystaj z udokumentowanej ciągłej temperatury roboczej gotowej konstrukcji sznura. Temperatura klasyfikacji włókna, punkt topnienia i krótkotrwała ekspozycja szczytowa to różne wartości. Klej, powłoka, przędza do szycia, wzmocnienie lub pobliski metalowy element mocujący mogą stać się elementem ograniczającym.

Jeśli zweryfikowane wymagania dotyczące temperatury wykraczają poza wybraną konstrukcję z włókna szklanego, porównaj rodziny materiałów w artykule Fiberglass Rope vs Ceramic Fiber Rope: How to Choose a High Temperature Seal. Pozwala to oddzielić problem wyboru rozmiaru od problemu temperatury materiału.

Jak określić wymaganą długość uszczelki

Zmierz wzdłuż osi symetrii oczyszczonego rowka przez każdy narożnik. W przypadku prostokątnych drzwi nie polegaj wyłącznie na szerokości i wysokości zewnętrznej drzwi, ponieważ droga uszczelki może być osadzona, zaokrąglona lub przerywana przez okucia.

Określ miejsce złącza przed złożeniem zamówienia. Powinno być ono dostępne do montażu i umieszczone zgodnie z projektem urządzenia. Określ, czy lina zostanie dostarczona jako zwój ciągły, na szpuli, w odcinku docelowym, jako pętla zamknięta czy jako gotowy element montażowy.

Nie rozciągaj liny podczas jej pomiaru lub montażu. Napięcie może zmniejszyć jej widoczną średnicę i spowodować zsunięcie się końców po podgrzaniu. Naddatek na cięcie i metodę splatania należy uzgodnić z dostawcą, ponieważ zależą one od stabilności oplotu, wykończenia końców i procedury montażu.

Częste błędy w doborze rozmiaru

• Zamawianie ze zgniecionej starej uszczelki:trwałe odkształcenie ukrywa pierwotny profil i rozmiar.
• Używając wyłącznie szerokości rowka:szerokość nie ujawnia głębokości rowka ani ostatecznej szczeliny przy zamkniętych drzwiach.
• Wybór grubszej liny, aby zatrzymać każdy wyciek:nadmierny rozmiar może przytrzymywać otwarte drzwi, przeciążać zatrzaski lub zgniatać oplot.
• Ignorowanie profilu:okrągła lina i kwadratowa lina o tym samym podanym wymiarze nie wypełniają kanału w taki sam sposób.
• Ignorowanie gęstości:dwie liny o takich samych wymiarach mogą wymagać innej siły zamykania i wykazywać różną sprężystość powrotną.
• Rozciąganie podczas montażu:lina może stać się cieńsza, a następnie cofnąć się na splocie.
• Używając ogólnej reguły kompresji:publikowane wartości procentowe mogą odnosić się do innego materiału, splotu, gęstości lub konstrukcji sprzętu.
• Ignorowanie stanu drzwi: wygięte panele, zużyte zawiasy i nierówne zatrzaski mogą powodować lokalne nieszczelności nawet przy użyciu odpowiedniego sznura.

Inspekcja prototypów i odbiorcza

W przypadku nowego projektu lub zamiennika bez niezawodnej specyfikacji pierwotnej, zatwierdź reprezentatywną próbkę przed zwolnieniem zamówienia hurtowego. Sprawdź następujące elementy:

• Profil i wymiary nominalne przed montażem
• Tolerancja wymiarowa i powtarzalność na całej długości
• Zdolność do układania w prostych odcinkach i narożnikach bez skręcania
• Siła zamykania drzwi i zazębienie zatrzasku
• Styk na całym obwodzie
• Dopasowanie łączenia i stabilność końców
• Stan po kontrolowanych cyklach cieplnych
• Ślady zgniatania, strzępienia, twardnienia lub wysuwania

Przechowuj zatwierdzoną próbkę sznura, rewizję rysunku i specyfikację zakupową razem. Zapewnia to działom zakupów, jakości i utrzymania ruchu wspólny punkt odniesienia dla przyszłych zamówień.

Lista kontrolna Zapytania Ofertowego (RFQ) dotycząca uszczelek sznurowych z włókna szklanego

Często zadawane pytania

Czy nowy sznurek z włókna szklanego powinien mieć taką samą średnicę jak stara uszczelka?

Nie automatycznie. Stara uszczelka może być trwale spłaszczona lub rozciągnięta. Należy zmierzyć wyczyszczony rowek i szczelinę zamkniętych drzwi, a następnie użyć starego sznura wyłącznie jako dowodu pomocniczego.

Czy mogę dobrać rozmiar sznura wyłącznie na podstawie szerokości rowka?

Nie. Wymagane są również głębokość rowka, szczelina przy zamkniętych drzwiach, promień naroża, gęstość sznura oraz zatwierdzony zakres ściskania. Sama szerokość nie pozwala przewidzieć, na jaką odległość uszczelnienie wystaje ani jak wielką siłę zamykania generuje.

Jak mocno należy ściskać uszczelnienie ze sznura z włókna szklanego?

Należy stosować zakres zatwierdzony dla konkretnej konstrukcji sznura. Nie ma uniwersalnego procentu dla każdego sznura plecionego, skręcanego, dzianego, z rdzeniem pełnym, rdzeniem pustym lub powlekanego. Należy potwierdzić proponowaną geometrię u producenta i w miarę możliwości wykonać montaż próby.

Czy do drzwi piekarnika lepszy jest okrągły czy kwadratowy sznur z włókna szklanego?

Żaden profil nie jest uniwersalnie lepszy. Sznur okrągły zazwyczaj pasuje do rowków zakrzywionych lub o określonym promieniu, podczas gdy sznur kwadratowy może zapewnić płaski styk i stabilne osadzenie w prostokątnym kanale. O wyborze profilu powinien zdecydować istniejący rowek i konstrukcja drzwi.

Jak obliczyć długość sznura?

Należy zmierzyć oś symetrii kompletnego rowka za pomocą elastycznej taśmy lub sznurka nienależącego do rozciągliwych. Należy uwzględnić naroża i określić miejsce łączenia. Należy uzgodnić wszelkie naddatki na cięcie z dostawcą i nie rozciągać sznura podczas pomiaru.

Co jeśli prawidłowo dobrana uszczelka nadal przepuszcza?

Należy sprawdzić nierównomierną siłę docisku zatrzasku, zużyte zawiasy, odkształcenie drzwi, uszkodzone powierzchnie rowka, słabe połączenie, miejscowe nadmierne ściśnięcie lub degradację materiału. Nieszczelność nie zawsze jest spowodowana nominalną średnicą sznura.

Kiedy zamiast tego należy rozważyć sznur z włókna ceramicznego?

Należy rozważyć inny materiał, gdy udokumentowana ciągła temperatura robocza lub inne wymagania eksploatacyjne przekraczają możliwości kompletnej konstrukcji sznura z włókna szklanego. Przed zmianą materiałów należy potwierdzić rzeczywistą temperaturę w linii uszczelnienia oraz wszystkie elementy zespołu.

Poproś o rekomendację uszczelki sznurowej

W przypadku projektu OEM, przestoju zakładu lub programu wymiany należy przesłać szerokość i głębokość rowka, szczelinę przy zamkniętych drzwiach, pełną ścieżkę uszczelki, temperaturę roboczą, czynnik roboczy, częstotliwość otwierania, zdjęcia oraz wymaganą ilość. Anhui Parker New Material Co., Ltd. może dokonać oceny okrągłych, kwadratowych, niepowlekanych i powlekanych konstrukcji sznurów z włókna szklanego na potrzeby dostaw przemysłowych.
