Rękaw aramidowy powlekany silikonem: dobór rozmiaru do kabli i węży

Tuleja z powłoką zewnętrzną musi pasować w dwóch kierunkach. Jej otwór musi pomieścić wąż lub przewód, podczas gdy gotowa średnica zewnętrzna musi zapewniać luz względem zacisków, wsporników i sąsiednich elementów. Jeśli brakuje któregokolwiek wymiaru na rysunku, sam nominalny rozmiar tulei nie wystarczy do dokonania wyboru.

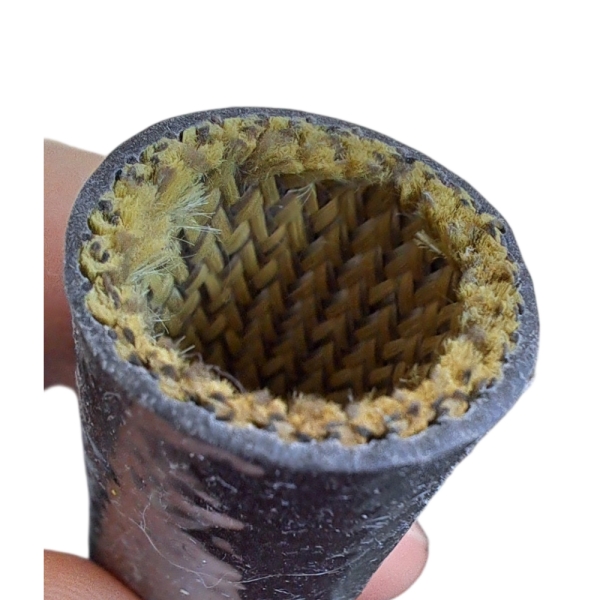

BSTFLEXopaska z aramidu powlekana silikonemma wewnętrzną warstwę rurkową z aramidu i powłokę zewnętrzną z silikonu. Produkt jest przeznaczony do wiązek przewodów, kabli i węży. Jego opis w Internecie nie zawiera tabeli wymiarów, dlatego należy poprosić o wymiary i próbkę dla wycenianej konstrukcji, zamiast zakładać, że będą pasować wymiary innego powlekanego rękawa.

Zmierzyć zespół w takim stanie, w jakim będzie chroniony

W przypadku wiązki kablowej należy zmierzyć gotowy pakiet po owinięciu taśmą, rozgałęzieniu i nałożeniu wszelkich owijek zewnętrznych. W przypadku węża należy zmierzyć wymiar nad osłoną w kilku punktach, w tym zmiany w pobliżu złączki końcowej. Zanotować maksymalną średnicę zewnętrzną części, która pozostaje pod rękawem. Podać tolerancję produkcyjną, jeśli zespół jest wytwarzany partiami; próbka z dolnej granicy tej tolerancji może ukryć problem z dopasowaniem.

Zaznaczyć chronioną długość, miejsca zgięć oraz miejsca, w których rękaw musi się kończyć. Uwzględnić wszelkie złącza elektryczne, tuleje zaciskowe, nakrętki lub osłony, przez które rękaw będzie musiał przejść podczas montażu. Największy element na tej drodze może być znacznie szerszy niż sekcja wymagająca ochrony.

Zdecyduj, kiedy założyć rękaw

Jeśli tuleja zostanie założona przed przymocowaniem końcówki lub łącznika węża, łącznik ten nie określa otworu przelotowego. Jeśli zostanie dodana do gotowego zespołu, należy zmierzyć najszerszą część łącznika i przeprowadzić próbę z użyciem właściwej tuleji. Nie należy nasuwać powlekanej rury na przeszkodę na siłę, ponieważ niepowlekany oplot może rozszerzyć się w takim stopniu. Powłokę i wewnętrzną warstwę tekstylną należy oceniać łącznie.

Jeśli żaden koniec nie jest dostępny, należy ustalić kolejność montażu przed wybraniem rozmiaru. Większa tuleja rurkowa może przejść przez końcówkę, ale luźno spoczywać na znacznie mniejszym kablu lub wężu. Zmiana momentu instalacji lub wybranie innej konstrukcji dla istniejącego zespołu może dać lepszy wynik niż zwiększenie średnicy nominalnej.

Zostaw wolną przestrzeń wokół wykończonego rękawa

Zapytaj o średnicę zewnętrzną gotowej osłony oraz grubość ścianki przy sugerowanej średnicy wewnętrznej. Następnie porównaj ten zewnętrzny obrys z najwęższym wspornikiem, korytem kablowym lub obejmą na trasie montażu. Konstrukcja, w której mieści się sam przewód, może nie mieć miejsca po założeniu powlekanej osłony.

Wypróbuj próbkę przy docelowym promieniu gięcia i w całym zakresie normalnego ruchu. Zwróć uwagę na lokalne spłaszczenie, marszczenie się przy zacisku, cofanie się końca osłony oraz widoczne uszkodzenia silikonowej powierzchni. Zarejestruj położenie śladów zużycia po realistycznej próbie obsługi lub ruchu. Nie dopuść do tego, aby wybór osłony wymusił zgięcie węża poniżej jego własnego określonego minimalnego promienia gięcia.

Sprawdź powłokę pod kątem faktycznej ekspozycji

Określ, czy opaska będzie dotykać gorącej powierzchni, znajdować się w pobliżu źródła ciepła radiantnego, czy też głównie chronić przed tarciem. Podaj normalną i szczytową temperaturę w miejscu zamontowania opaski, czas trwania ekspozycji oraz wszelkie płyny używane w montażu lub procesie czyszczenia. Poproś o aktualne dane testowe dla dostarczanej konstrukcji aramidowo-silikonowej. Limit temperatury całego zespołu kabla lub wąż może być niższy niż limit poszczególnych materiałów opaski.

W przypadku zastosowań elektrycznych należy opisać, czy koszulka stanowi dodatkową osłonę ochronną na już zaizolowanym kablu, czy też jest częścią zatwierdzonego systemu izolacji. Jeśli wymagany jest test napięciowy lub test płomieniowy, należy podać metodę i zażądać wyników dla gotowej, powlekanej koszulki. Sama obecność warstwy silikonowej nie określa konkretnej klasy parametrów elektrycznych.

Konstrukcje z włókien należy utrzymywać osobno

Koszulka z włókna szklanego powlekanego silikonem wykorzystuje inne włókno bazowe. Jeśli specyfikacja projektu wymaga szkła, należy przeanalizować koszulka z włókna szklanego powlekanego kauczukiem silikonowym na jej własnych warunkach. Jej parametry dotyczące rozmiaru, odporności termicznej i elektrycznej nie powinny być kopiowane do specyfikacji zakupu koszulki aramidowej tylko dlatego, że obie mają silikonową powłokę zewnętrzną.

Krótka specyfikacja dotycząca zapytania o próbkę

• Maksymalna średnica zewnętrzna (OD) gotowego węża lub wiązki kabli oraz dozwolona tolerancja.
• Największa złączka lub łącznik wzdłuż ścieżki montażowej.
• Wymagana długość zabezpieczona, lokalizacja ciętych końców i etap montażu.
• Minimalny prześwit przez wsporniki oraz roboczy promień gięcia.
• Źródło ciepła, temperatura robocza i szczytowa ekspozycja oraz kontakt z płynami.
• Wymagane testy oraz sposób akceptacji dopasowanej próbki.

Wyślij ten rysunek i zapytanie o próbkę za pośrednictwem strony produktu silicone coated aramid sleeve product page. Poproś dostawcę o podanie w wycenie tolerancji średnicy wewnętrznej (ID) gotowego wyrobu, średnicy zewnętrznej, szczegółów powłoki oraz odpowiednich danych z testów. Dopasuj i sprawdź próbkę na rzeczywistym zespole przed zatwierdzeniem długości cięcia produkcyjnego.
