Dziany rękaw z włókna szklanego: dobór średnicy do węży i kabli

Wąż może mieć prawidłowy wymiar dla osłony na prostym odcinku, ale jego zaciśnięta końcówka może być znacznie szersza. Wiązka kabli może stwarzać problem odwrotny: osłona przechodzi przez złącze, a następnie luźno zwisa wokół cieńszego odcinka. Wybór dzianej osłony z włókna szklanego wymaga sprawdzenia dopasowania w trzech momentach: przed montażem, podczas przechodzenia przez największy element oraz po jej ułożeniu na chronionym odcinku.

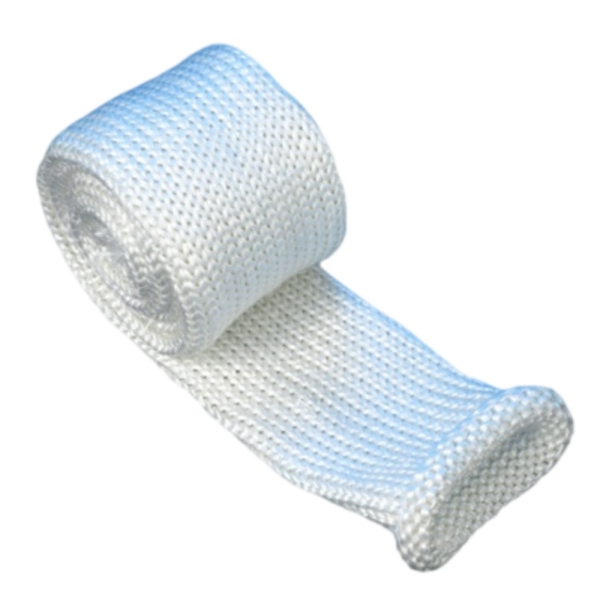

Produkt firmy BSTFLEX wysokotemperaturowy dziany oplot z włókna szklanego jest wytwarzany z teksturowanej przędzy z włókna szklanego i jest przeznaczony do węży przemysłowych, wiązek kablowych oraz rur. Strona produktu podaje nominalny zakres rozmiarów od 13 do 127 mm. Średnica nominalna jest użytecznym punktem wyjścia, ale wybraną osłonę należy przymierzyć do rzeczywistego zespołu przed ustaleniem rozmiaru produkcyjnego.

Sprawdź najpierw chroniony odcinek

Zmierz zewnętrzną średnicę pokrywy węża lub gotowej wiązki kabli w kilku punktach wzdłuż odcinka wymagającego ochrony. Uwzględnij taśmę, oplot zewnętrzny lub inną trwale zamontowaną warstwę zewnętrzną, jeśli pozostaje ona pod osłoną. W przypadku wiązki zanotuj największą średnicę po ułożeniu przewodów w ich docelowym układzie produkcyjnym. Luźny zestaw przewodów na stole warsztatowym może dać myląco mały wynik pomiaru.

Zwróć uwagę na długość, która ma zostać osłonięta, oraz trasę przebiegającą przez wsporniki lub ciasne łuki. Na łuku tekstylna rurka może zmienić kształt i odsłonić nieco więcej jednej strony niż na prostej próbce. Jeśli osłona musi pozostać w stałej pozycji podczas pracy węża, uwzględnij ruch roboczy w próbie dopasowania.

Następnie sprawdź przeszkody montażowe

Wypisz każdy element, przez który osłona musi przejść: tuleje zaciskowe, obudowy złączy, odciążki, wtyczki oraz odgałęzienia kablowe. Zmierz największy gabaryt zewnętrzny, a nie tylko średnicę węża lub nominalne oznaczenie złącza. W przypadku elementu o nieregularnym kształcie wyślij zdjęcie lub rysunek wraz z wymiarem w najszerszym miejscu.

Kolejność montażu może rozwiązać problem, którego nie rozwiąże większa osłona. Jeśli oplot jest zakładany przed zamontowaniem końcówki lub złączki, gotowe złącze może nie musieć przez niego przechodzić. Jeśli montaż jest już zakończony, przetestuj próbkę na gotowej końcówce. Nie pożyczaj danych dotyczących rozszerzalności z innego produktu dzianego lub plecionego; poproś o informacje o użytecznej średnicy otwarcia dla dokładnie tej konstrukcji i średnicy, która jest rozważana.

Sprawdź osłonę po jej nasunięciu na miejsce

Gdy próbka przejdzie przez największy element, sprawdź jej dopasowanie na mniejszym, chronionym odcinku. Zwróć uwagę na marszczenie w pobliżu końcówki, widoczne szczeliny w pokryciu na łuku, zahaczone pętle oraz zmianę długości po zamontowaniu. Zaznacz zamierzone położenie końców na zespole i zmierz próbkę ponownie po jej ułożeniu w docelowej pozycji. Jest to bardziej wiarygodna podstawa do określenia długości cięcia niż pomiar nieużywanej osłony leżącej na płasko.

Przetestuj faktyczną metodę cięcia i wykończenia końców na próbce. Kupujący powinien uzgodnić akceptowalny wygląd uciętej końcówki oraz wszelkie metody mocowania przed określeniem odcinków produkcyjnych o ustalonej długości. Surowa ucięta końcówka, końcówka zaciskana oraz końcówka znajdująca się wewnątrz innego komponentu mogą wymagać różnych naddatków.

Oddziel ochronę termiczną od izolacji elektrycznej

W celu ochrony przed wysoką temperaturą poinformuj dostawcę o temperaturze w miejscu montażu osłony, o tym, czy ciepło pochodzi od kontaktu, czy z pobliskiego źródła, oraz jak długo trwa ekspozycja. Strona produktu podaje wartość temperatury, ale projekt z rygorystycznym limitem powinien uwzględniać prośbę o metodę testową i aktualne dane dla dostarczonej konstrukcji. Sprawdź również limity temperatur pokrywy węża, izolacji kabla oraz wszelkich elementów złącznych w całym zespole.

W przypadku prac elektrycznych określ, czy osłona z włókna szklanego stanowi dodatkową barierę termiczną nad izolowanym przewodem, czy też ma pełnić funkcję w kwalifikowanym systemie izolacyjnym. Poproś o odpowiednie dane dotyczące właściwości dielektrycznych i warunków testowych, jeśli wymagana jest wydajność elektryczna. Ogólne stwierdzenie dotyczące włókna szklanego nie przypisuje wartości znamionowej napięcia każdej średnicy osłony.

Traktuj opcje dziane i plecione w osobnych specyfikacjach

Konstrukcja wpływa na dopasowanie, obsługę oraz zachowanie osłony na łuku. Jeśli projekt wymaga oplotu plecionego zamiast dzianego, przeanalizuj produkt: pleciona osłona z włókna szklanego jako osobny produkt. Jego materiał, konstrukcja ścianki, zakres rozmiarów i deklarowane parametry testowe wymagają osobnej weryfikacji. Próba jednej osłony nie zatwierdza automatycznie drugiej.

Praktyczna prośba o próbkę

Wyślij jedno zdjęcie lub rysunek gotowego zespołu węża lub kabla z zaznaczonymi czterema wymiarami: maksymalną średnicą zewnętrzną chronionego odcinka, najszerszym elementem instalacyjnym, wymaganą długością pokrycia oraz najmniejszym dostępnym prześwitem wokół trasy. Dołącz kolejność montażu, oczekiwany ruch oraz wymagania dotyczące temperatury lub instalacji elektrycznej. Poproś o próbkę proponowanej dzianej osłony i zanotuj, czy przechodzi ona przez element łączący, układa się poprawnie na odcinku i pokrywa całą sekcję po zamontowaniu.

Po zakończeniu tych kontroli poproś w wycenie o wybrany nominalny średnicy wewnętrznej, jej tolerancję lub użyteczny zakres średnic, uzgodnioną długość cięcia, sposób pakowania oraz aktualne dane dotyczące wydajności. Wyślij wymiary i zapytanie o próbkę za pośrednictwem strony: strona produktu dziana osłona z włókna szklanego.
