Urządzenia do kontroli zanieczyszczeń często łączą w sobie podwyższone temperatury gazu, cykle termiczne, wibracje oraz powtarzalny dostęp konserwacyjny. Drzwi, panele inspekcyjne, kołnierze kanałów i wyjmowane osłony wymagają zatem uszczelki, która odpowiada zarówno rzeczywistej geometrii złącza, jak i środowisku procesowemu.
A uszczelka typu tadpole do systemów kontroli zanieczyszczeń może być rozważana wszędzie tam, gdzie na linii uszczelnienia wymagany jest ściśliwy rdzeń (bułba), a wydłużony tekstylny ogon może zostać zamocowany mechanicznie na urządzeniu. Bułba zapewnia część stykającą się, podczas gdy ogon zapewnia obszar do mocowania mechanicznego.
Prawidłowa konstrukcja nie jest determinowana wyłącznie przez nazwę urządzenia. Drzwi dostępu do dopalacza termicznego, obudowa tłumika wydechowego oraz kołnież kanału odpylającego mogą należeć do systemu kontroli zanieczyszczeń, jednak ich temperatury, warunki ciśnieniowe, ruch, ekspozycja i układy montażowe mogą się bardzo różnić.
BSTFLEX produkuje niestandardowe uszczelki typu tadpole oraz uszczelnienia wysokotemperaturowe typu tadpole przy użyciu różnych pokryć tekstylnych i konstrukcji rdzenia. Profile mogą być projektowane dla urządzeń przemysłowych na podstawie rysunków, wymiarów lub istniejących próbek, z uwzględnieniem przeglądu kompletnych warunków eksploatacji.
Gdzie stosuje się uszczelki typu Tadpole w urządzeniach do kontroli zanieczyszczeń
Profil typu tadpole jest najbardziej przydatny tam, gdzie urządzenie posiada drzwi, osłonę, otwór dostępowy lub złącze wymagające uszczelnienia obwodowego o charakterze ściśliwym. Bułba zapewnia kontakt uszczelniający, podczas gdy ogon stanowi dedykowaną sekcję mocującą.
Układ ten może być przydatny, gdy sama płaska taśma uszczelniająca nie jest w stanie zapewnić wymaganego profilu lub gdy uszczelka musi być pozycjonowana za pomocą płytki przytrzymującej, listwy zaciskowej lub kanału.
Dopalacze termiczne i spalarki oparów
Dopalacze termiczne i spalarki oparów obsługują strumienie procesowe, które mogą być gorące, złożone chemicznie lub podlegać zmieniającym się warunkom roboczym. Potencjalne lokalizacje uszczelek obejmują drzwi dostępu palnika, otwory inspekcyjne, wyjmowane panele i złącza obudowy.
Przed wyborem uszczelnienia tekstylnego należy ustalić temperaturę na samej uszczelce, a nie tylko temperaturę zadaną komory spalania.
Przegląd powinien określić, czy uszczelnienie jest narażone na wyciek gorącego gazu, ciepło promieniowania, bezpośredni kontakt z nagrzanym metalem, kondensat podczas postoju lub składniki chemiczne w strumieniu procesowym. Warunki te mogą się różnić między krawędziami od strony gorącej i zimnej tych samych drzwi dostępowych.
Urządzenia do kontroli emisji i panele dostępu do kanałów
Systemy kontroli emisji mogą obejmować kanały, przepustnice, drzwi inspekcyjne, obudowy filtrów i wyjmowane osłony dostępowe. Uszczelka typu tadpole może być brana pod uwagę tam, gdzie sekcja składająca się z bułby i ogona pasuje do złącza, a elementy mocujące mogą utrzymać ogon bez blokowania ściskania bułby.
Zastosowania w kanałach wymagają szczególnej uwagi na różnicę ciśnień, skład gazu, wibracje i dopuszczalny wyciek.
Tekstylna uszczelka typu tadpole nie powinna być automatycznie opisywana jako gazoszczelna, posiadająca certyfikat emisji lub odporna na ciśnienie. Właściwości te muszą zostać potwierdzone dla całego złącza poprzez projekt urządzenia i odpowiednie testy walidacyjne.
Tłumiki wydechowe i obudowy tłumików turbinowych
Tłumiki wydechowe i obudowy tłumików turbinowych mogą zawierać wyjmowane panele lub sekcje obudowy wymagające uszczelnienia termicznego. Istotne czynniki konstrukcyjne obejmują temperaturę spalin na złączu, ruch obudowy akustycznej, wibracje, częstotliwość demontażu paneli oraz dostępną siłę docisku.
Uszczelka musi pasować do rzeczywistej geometrii styku. Zbyt duża bułba może zwiększyć obciążenie przy zamykaniu lub ulec nadmiernemu ściśnięciu; zbyt mała bułba może nie utrzymać kontaktu na całym złączu.
W przypadku występowania wibracji należy sprawdzić metodę mocowania i odporność na ruch wraz z osłoną i rdzeniem.
Komponenty wydechowe i komory plenum do wytwarzania energii
Urządzenia do wytwarzania energii mogą obejmować komory plenum gorącego powietrza, przejścia wydechowe, pokrywy inspekcyjne i wyjmowane sekcje dostępu. W miejscach tych mogą występować gradienty temperatur i ruchy konstrukcyjne.
Projektant powinien określić kierunek i wielkość ruchu spodziewanego na linii uszczelnienia oraz potwierdzić, że mocowanie ogona nie ogranicza zamierzonego ściskania bułby.
Włazy procesowe w przemyśle celulozowo-papierniczym oraz przemysłowe osłony dostępowe
Włazy procesowe i pokrywy inspekcyjne w przemyśle celulozowo-papierniczym lub innych gałęziach przemysłu przetwórczego mogą być narażone na wilgoć, osady, środki czyszczące i przerywane działanie ciepła.
Wybór materiału powinien zatem uwzględniać pełną ekspozycję, a nie wybieranie osłony wyłącznie na podstawie jej nominalnej odporności temperaturowej.
Jak dobrać uszczelkę typu Tadpole do systemów kontroli zanieczyszczeń
Rozpocznij od danych dotyczących złącza i procesu. Przydatna specyfikacja oddziela materiał osłony, rdzeń wewnętrzny, wymiary bułby, wymiary ogona, metodę montażu i warunki eksploatacji.
Zapobiega to sytuacji, w której ogólny opis, taki jak „wysokotemperaturowa uszczelka drzwiowa”, ukrywa ważne różnice inżynieryjne.
| Pozycja specyfikacji | Informacje do zarejestrowania | Dlaczego to ma znaczenie |
|---|---|---|
| Lokalizacja uszczelki | Drzwi dopalacza termicznego, kołnierz kanału, panel tłumika, pokrywa plenum lub właz inspekcyjny | Określa funkcję złącza i strefę ekspozycji. |
| Temperatura | Temperatura ciągła, temperatura szczytowa i czas trwania szczytu w miejscu uszczelki | Umożliwia przegląd całej okładki, rdzenia, szycia oraz materiałów pomocniczych. |
| Czynnik procesowy | Skład gazu, kondensat, pył, oleje, środki czyszczące lub inne znane zanieczyszczenia | Identyfikuje kwestie zgodności chemicznej i środowiskowej. |
| Ciśnienie i szczelność | Różnica ciśnień oraz określony wymóg dotyczący szczelności lub lokalizacji wycieków | Zapobiega niepopartym dowodami założeniom dotyczącym gazoszczelności lub wydajności pod ciśnieniem. |
| Wymiary żarówki | Dowolna wysokość i szerokość żarówki lub średnica dla przekroju okrągłego | Definiuje profil uszczelniający ściśliwy. |
| Wymiary ogona | Szerokość ogona, grubośći układ mocujący | Potwierdza, że uszczelkę można zamocować bez ograniczania pęcherza. |
| Szczelina montażowa | Minimalna i maksymalna zamknięta szczelina wokół złącza | Pokazuje zakres ściskania wymagany podczas eksploatacji. |
| Ruch i wibracje | Ruch termiczny, wibracje, kontakt ślizgowy i częstotliwość otwierania | Pomaga ocenić zużycie osłony, mocowanie i stabilność profilu. |
| Wymóg dostawy | Ilość prototypowa, długość cięcia lub gotowa rama oraz ilość produkcyjna | Określa wymagania dotyczące produkcji i dostaw. |
Wybierz materiał okładki do faktycznej ekspozycji
Pokrowiec to zewnętrzna powierzchnia tekstylna. Może stykać się z gorącym metalem, być narażony na promieniowanie cieplne, ocierać się o ramę lub być wystawiony na zanieczyszczenia procesowe.
Materiał odpowiedni dla jednego miejsca w systemie kontroli zanieczyszczeń może nie być odpowiedni dla innego.

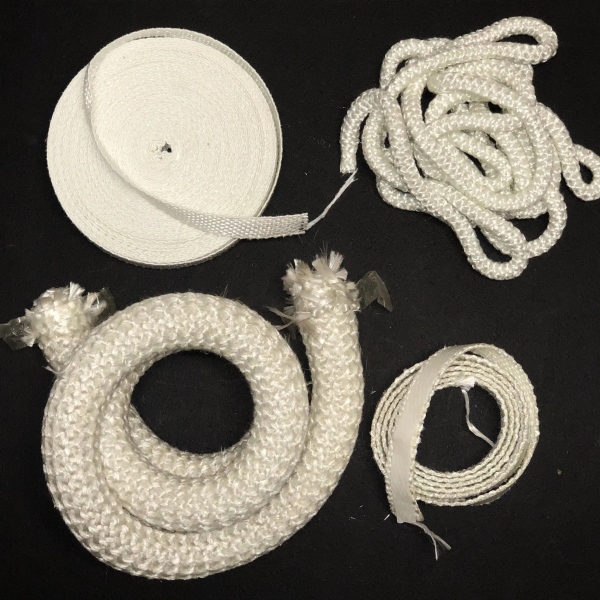

Pokrywy z włókna szklanego
Tkaninę z włókna szklanego można rozważyć w przypadku przemysłowych drzwi dostępowych i obudów termicznych, w których zweryfikowane warunki eksploatacji mieszczą się w zakresie możliwości całej konstrukcji uszczelki.
Ostateczna wydajność zależy od gatunku tkaniny, rdzenia, przeszycia, montażu i narażenia na czynnik zewnętrzny.
W przypadku różnych układów rdzenia z włókna szklanego należy zapoznać się z następującymi produktami BSTFLEX:

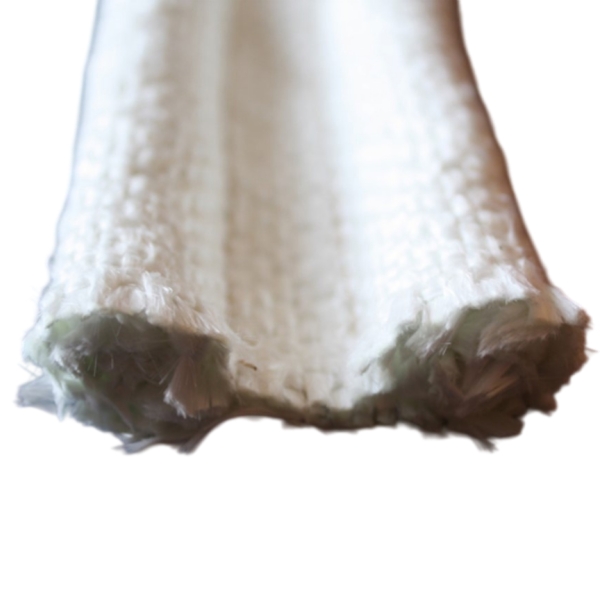

- Uszczelka kijankowa w oplocie z włókna szklanego z rdzeniem z włókna szklanego
- Uszczelka kijankowa w oplocie z włókna szklanego z rdzeniem ze stali nierdzewnej

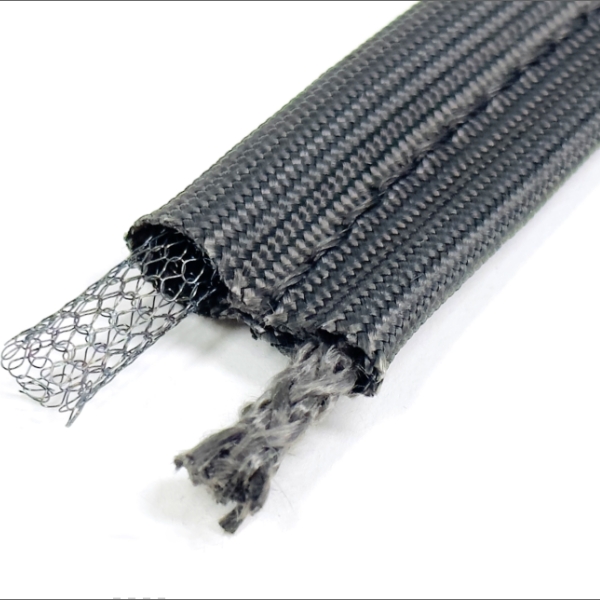

- Uszczelka kijankowa w oplocie z włókna szklanego z pustym rdzeniem ze stali nierdzewnej
Są to różne konstrukcje rdzenia, a nie zamienne wersje jednej specyfikacji.
Oploty z tkaniny krzemionkowej
Tkaninę krzemionkową można ocenić pod kątem zastosowań wymagających wyłogi tekstylnej odpornej na wyższe temperatury, niż jest w stanie zapewnić wybrana konstrukcja z włókna szklanego. Wewnętrzny rdzeń nadal wymaga własnej analizy termicznej i mechanicznej.
BSTFLEX oferuje Uszczelkę typu kijanka z tkaniny krzemionkowej z rdzeniem z Inconelu oraz Uszczelkę typu kijanka z tkaniny krzemionkowej z rdzeniem ceramicznym.
Pierwsza łączy tekstylia krzemionkowe z rdzeniem metalowym, druga zaś wykorzystuje rdzeń ceramiczny. Ostateczny wybór zależy od rzeczywistych warunków panujących w złączu.
Osłony z tkaniny ceramicznej
Konstrukcje z tkaniny ceramicznej można rozważyć w przypadku wymagających urządzeń termicznych, gdzie odsłonięty materiał tekstylny musi być dobrany pod kątem trudnych warunków cieplnych. Wybór rdzenia pozostaje osobną decyzją.
Dostępne referencje produktów BSTFLEX obejmują:
- Uszczelka typu tadpole z osłoną z tkaniny ceramicznej i rdzeniem ceramicznym
- Uszczelka typu tadpole z osłoną z tkaniny ceramicznej i rdzeniem Inconel
- Uszczelka typu tadpole z oplotem Inconel, osłoną z tkaniny ceramicznej i rdzeniem ceramicznym
Konstrukcja z oplotem Inconel dodaje zewnętrzną metalową strukturę ochronną i powinna być rozważana w aplikacjach, gdzie występuje zużycie powierzchniowe.
Bazalt i inne osłony specjalistyczne
Tkanina bazaltowa oraz inne specjalistyczne osłony tekstylne mogą być brane pod uwagę, gdy ich zweryfikowane właściwości materiałowe odpowiadają warunkom ekspozycji.

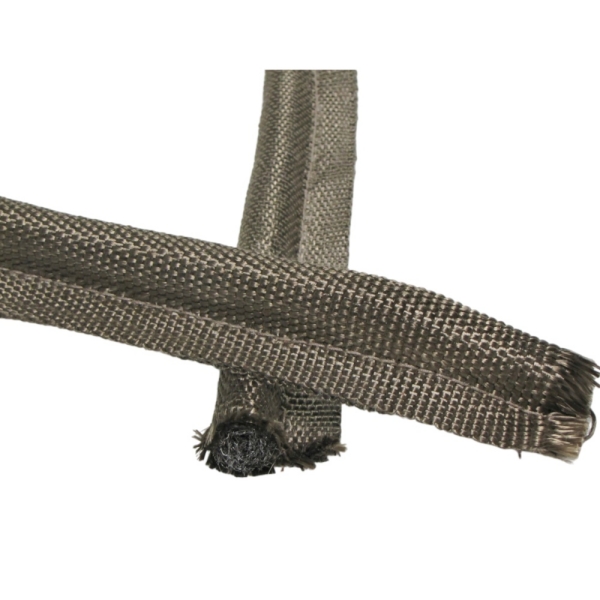

Na przykład Uszczelka typu tadpole z osłoną z tkaniny bazaltowej i rdzeniem z siatki drutowej łączy tekstylną osłonę bazaltową z rdzeniem z siatki drutowej.
Nie należy zakładać, że tkaniny bazaltowe, z włókna szklanego, krzemionkowe i ceramiczne mają identyczne limity temperatur lub kompatybilność chemiczną.
Wybór rdzenia: ściskanie, podparcie i odzyskiwanie kształtu
Rdzeń wpływa na to, jak grubość uszczelnienia odkształca się przy zamykaniu drzwi rewizyjnych lub panelu. Rdzenie z włókien, rdzenie ceramiczne i rdzenie z siatki metalowej mogą zachowywać się odmiennie przy takich samych nominalnych wymiarach uszczelnienia.
Sam materiał rdzenia nie wystarcza do przewidzenia siły zamykającej – znaczenie ma również gęstość rdzenia, geometria, konstrukcja drutu, naprężenie oplotu i rozmiar uszczelki.
Rdzenie z włókna i ceramiki
Rdzenie na bazie włókien można rozważyć tam, gdzie wymagana jest niemetalowa konstrukcja wewnętrzna. Ich zachowanie pod wpływem ściskania zależy od rodzaju włókna, gęstości i konstrukcji.
Rdzenia ceramicznego nie należy automatycznie określać mianem rdzenia linowego, chyba że faktyczny element wewnętrzny został wyprodukowany w formie liny.
Rdzenie z siatki ze stali nierdzewnej
Siatka ze stali nierdzewnej może zapewnić wewnętrzne zbrojenie metalowe. Jej zachowanie zależy od stopu, średnicy drutu, geometrii splotu lub siatki oraz gęstości.
Należy ją oceniać pod kątem zamierzonych warunków ściskania i temperatury, zamiast zakładać posiadanie jednej uniwersalnej charakterystyki powrotu do kształtu początkowego.
Puste rdzenie metalowe
Pusty rdzeń metalowy ma strukturę z otwartym środkiem, która zapewnia przestrzeń do odkształceń. Można go rozważyć tam, gdzie złącze wymaga innej reakcji na ściskanie lub ma ograniczoną siłę zamykającą.
Użyteczny zakres kompresji i odporność na trwałe zgniecenie muszą zostać sprawdzone dla konkretnej konstrukcji.
Rdzenie z Inconelu
Konstrukcje z rdzeniem z Inconelu mogą być oceniane w przypadkach, gdy samo metalowe zbrojenie musi pracować w wymagających warunkach termicznych.
Stop i konstrukcję siatki należy określić, jeśli są znane. Rdzeń wysokotemperaturowy nie sprawia automatycznie, że cała uszczelka nadaje się do każdego gazu procesowego lub środowiska.
Projekt uszczelki do kontroli zanieczyszczeń: ciśnienie i przeciek to odrębne wymagania
Tekstylna uszczelka typu tadpole zapewnia ściskalny profil stykający się, ale obecność zgrubienia nie określa konkretnej klasy szczelności.
Urządzenia do kontroli zanieczyszczeń mogą mieć określone wymagania dotyczące hermetyczności procesu, emisji lub ciśnienia. Muszą one zostać podane przez projektanta urządzenia i zweryfikowane na poziomie złącza.
W przypadku kołnierza kanału lub pokrywy rewizyjnej należy podać projektową różnicę ciśnień, dopuszczalny przeciek, temperaturę gazu i metodę badania. Należy również określić, czy uszczelka ma uszczelniać wyłącznie połączenia statyczne, czy też podlega powtarzalnym ruchom.
Tam, gdzie zatrzymanie emisji ma kluczowe znaczenie dla bezpieczeństwa lub przepisów, wybrane uszczelka musi stanowić część odpowiednio zaprojektowanego i przetestowanego złącza.
