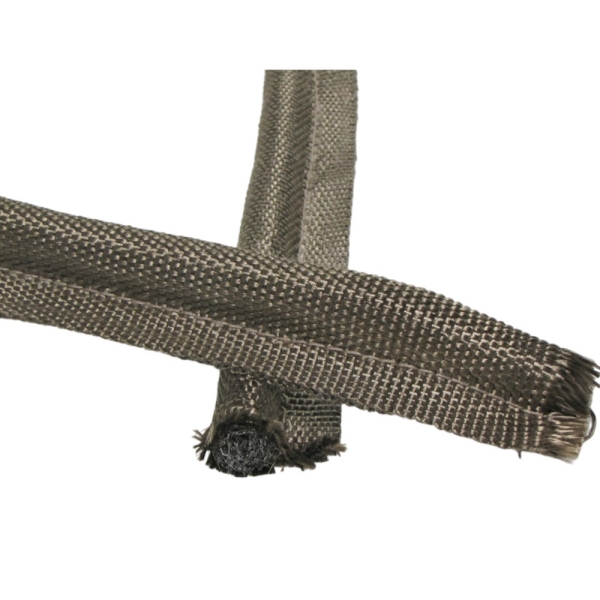

W konstrukcji typu tadpole sznur tworzy ściskalny rdzeń wewnętrzny. Zewnętrzny materiał tekstylny owija się wokół tego rdzenia, tworząc główkę uszczelniającą, podczas gdy wydłużony kołnierz z tkaniny zapewnia dedykowaną powierzchnię montażową.
Ta różnica jest ważna przy zamawianiu uszczelek zamiennych do drzwi pieców przemysłowych, klap dostępowych pieców, kotłów, pieców ceramicznych i urządzeń do obróbki cieplnej. Zamawianie wyłącznie za pomocą słów „sznur z włókna szklanego” lub „sznur uszczelniający” może skutkować otrzymaniem profilu całkowicie różnego od oryginalnej uszczelki.
BSTFLEX produkuje niestandardowe uszczelki typu tadpole i uszczelnienia typu tadpole z różnymi pokryciami tekstylnymi, rdzeniami włóknistymi i metalowymi konstrukcjami rdzenia do zastosowań OEM i zamiennych.
Uszczelka typu tadpole z rdzeniem ze sznura zawiera elastyczny sznur tekstylny wewnątrz części główki uszczelki.
Sznur pełni inną funkcję niż pokrycie zewnętrzne:
| Komponent | Funkcja |
|---|---|
| Zewnętrzne Pokrycie | Tworzy zewnętrzną powierzchnię tekstylną i otacza rdzeń. |
| Rdzeń ze sznura | Zapewnia wewnętrzny korpus, ściśliwość i podparcie dla główki. |
| Główka | Tworzy główną powierzchnię uszczelnienia kompresyjnego. |
| Ogon | Zapewnia sekcję montażową do mocowania mechanicznego. |
Sama lina może być pleciona, skręcana, dziana lub wytwarzana przy użyciu innej konstrukcji włóknistej, w zależności od zastosowania i specyfikacji produkcyjnej.
Z tego powodu określenie „rdzeń linowy” jest bardziej precyzyjne niż proste stwierdzenie „rdzeń włóknisty”, gdy konstrukcja wewnętrzna jest faktycznie produkowana jako lina.
Standardowy sznur uszczelniający oraz sznur uszczelniający typu tadpole z rdzeniem linowym mogą wykorzystywać podobne włókna, ale ich geometria i metody montażu są różne.
| Cecha | Rdzeń linowyUszczelka typu tadpole | Standardowy sznur uszczelniający |
|---|---|---|
| Profil | Zgrubienie plus zintegrowany ogon montażowy | Okrągły, kwadratowy lub prostokątny sznur |
| Rdzeń | Lina jest zamknięta wewnątrz zgrubienia | Sama lina stanowi gotowe uszczelnienie |
| Montaż | Ogon może być mocowany mechanicznie | Zazwyczaj montowany bezpośrednio w kanale, rowku lub złączu |
| Strefa ściskania | Określony przez profil żarówki | Zdefiniowane przez przekrój liny |
| Typowe zastosowanie | Drzwi, klapy rewizyjne i zdejmowane osłony | Rowki, kanały, drzwi pieców, kołnierze i złącza ogólne |
Jeśli oryginalne wyposażenie wykorzystuje płaski ogon z tkaniny przymocowany do zaokrąglonej uszczelki kulistej, zazwyczaj należy je określać jako uszczelkę typu tadpole, a nie jako luźny sznur uszczelniający.
A uszczelka typu tadpole z rdzeniem ze sznura z włókna szklanego wykorzystuje sznur z włókna szklanego wewnątrz uszczelki kulistej.
Ta konstrukcja zapewnia niemetaliczną strukturę wewnętrzną o użytecznej elastyczności i ściśliwości. Dokładne zachowanie zależy od średnicy liny, konstrukcji włókna, gęstości oraz sposobu, w jaki zewnętrzna powłoka jest zszyta wokół rdzenia.
Rdzeń z liny z włókna szklanego można rozważyć tam, gdzie uszczelka wymaga:

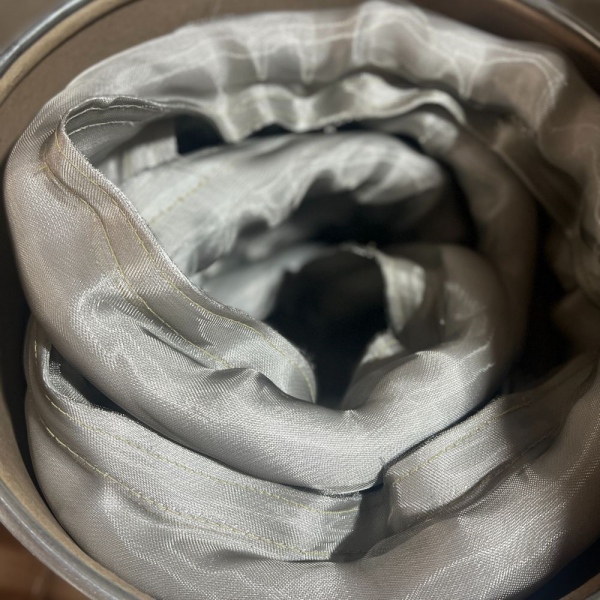

BSTFLEX już teraz wykorzystuje rdzeń z liny z włókna szklanego w produkcie PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . W tej konstrukcji lina tworzy wewnętrzne zgrubienie, podczas gdy włókno szklane powlekano teflonem tworzy odsłoniętą powierzchnię roboczą.
Te terminy nie powinny być automatycznie traktowane jako identyczne.
Rdzeń z włókna szklanego opisuje rodzinę materiałów, ale może nie informować kupującego, w jaki sposób produkowana jest struktura wewnętrzna. Rdzeń ze sznura z włókna szklanego wyraźnie wskazuje, że uszczelka ma konstrukcję w formie sznura.
W przypadku prac wymienna zapytaj:
Te szczegóły mogą wpływać na siłę zamykania i zachowanie przy ścisciskaniu, nawet gdy dwie gotowe uszczelki mają podobne wymiary zewnętrzne.
Uszczelka kijankowa z rdzeniem z sznura krzemionkowego wykorzystuje sznur na bazie krzemionki wewnątrz zgrubienia.
Ten typ rdzenia można rozważyć w zastosowaniach wymagających konstrukcji z włókien o wyższej odporności termicznej niż tradycyjne włókno szklane, pod warunkiem że kompletne pokrycie uszczelki, szwy oraz pozostałe elementy są również dostosowane do środowiska pracy.
Sznur krzemionkowy można połączyć z odpowiednim powleczeniem wysokotemperaturowym w zależności od wymaganych warunków termicznych i mechanicznych.
Przy doborze tego typu uszczelki nie należy zakładać, że rdzeń krzemionkowy automatycznie sprawia, że cała uszczelka jest odpowiednia do maksymalnej publikowanej temperatury surowego włókna krzemionkowego. Ostateczny zespół musi zostać oceniony jako cały system.
Uszczelka kijankowa z rdzeniem z sznura ceramicznego wykorzystuje wysokotemperaturowy sznur z włókna ceramicznego wewnątrz pętli.
Można go brać pod uwagę w wymagających zastosowaniach w piecach, piecach do wypalania i obróbce cieplnej, gdzie sam rdzeń musi być oparty na materiale z włókien wysokotemperaturowych.
Ważne szczegóły specyfikacji obejmują:
Nie należy opisywać każdego rdzenia z włókna ceramicznego jako rdzenia ze sznura ceramicznego, chyba że element wewnętrzny jest rzeczywiście wykonany w formie sznura.

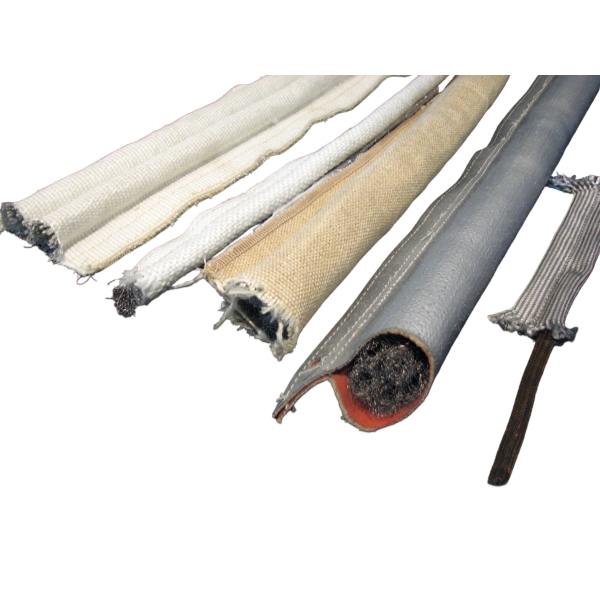

Konstrukcje z rdzeniem ze sznura i z rdzeniem z siatki metalowej spełniają różne wymagania mechaniczne.
| Cecha | Rdzeń ze sznura | Rdzeń z siatki metalowej |
|---|---|---|
| Materiał wewnętrzny | Sznur z włókna szklanego, krzemionkowego, ceramicznego lub innego włókna tekstylnego | Siatka ze stali nierdzewnej lub Inconelu |
| Zawartość metalu | Zazwyczaj niemetalowy, chyba że sznur jest wzmocniony | Metalowy |
| Ściskanie | Zależy w dużej mierze od gęstości i konstrukcji sznura | Zależy od gęstości siatki, grubości drutu i geometrii rdzenia |
| Podparcie mechaniczne | Zapewniane przez sznur z włókna | Zapewniane przez strukturę siatki metalowej |
| Powód wyboru | Elastyczna konstrukcja pętli na bazie włókien | Wzmocnienie metalowe i sprężystość dostosowana do zastosowania |

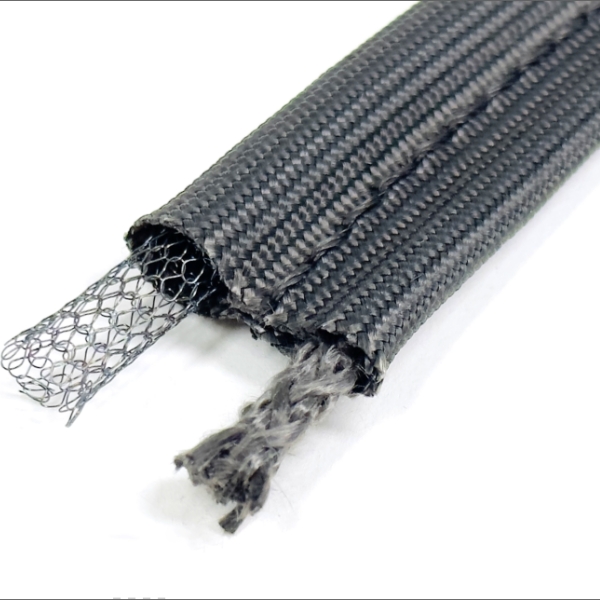

BSTFLEX produkuje również uszczelki taśmowe z rdzeniem ze stali nierdzewnej oraz uszczelki taśmowe z drążonym rdzeniem ze stali nierdzewnej do zastosowań, w których preferowany jest rdzeń metalowy.
Sama nazwa materiału nie decyduje o tym, jak zachowuje się pętla z rdzeniem ze sznura.
Luźno wykonany sznur może odkształcać się inaczej niż gęsto pleciony sznur o tej samej średnicy nominalnej. Zewnętrzna powłoka tekstylna wpływa również na gotową pętlę, ponieważ ogranicza rozszerzanie i kontroluje ostateczny profil.
W przypadku aplikacji OEM ważnymi zmiennymi mogą być:
Jeśli siła ściskania ma kluczowe znaczenie, należy ocenić gotową uszczelkę zamiast polegać wyłącznie na specyfikacji wewnętrznej liny.
Średnica liny nie musi być taka sama jak ostateczna średnica zewnętrzna główki typu tadpole.
Zewnętrzny oplot, fałdy, szwy i metoda konstrukcji wpływają na ostateczne wymiary uszczelki.
Pełna specyfikacja rozmiaru powinna zatem zawierać:
| Wymiar | Co do określenia |
|---|---|
| Średnica rdzenia | Nominalna średnica liny wewnątrz główki, jeśli jest znana |
| Wysokość główki | Swobodna wysokość zewnętrzna w kierunku ściskania |
| Szerokość zgrubienia | Swobodna szerokość zewnętrzna w poprzek zgrubienia |
| Szerokość podstawy | Szerokość montażowa mierzona od zdefiniowanych punktów odniesienia |
| Grubość podstawy | Wykończona grubość materiału tekstylnego w zachowanej sekcji |
| Szerokość całkowita | Całkowita szerokość przekroju poprzecznego gotowej uszczelki |
| Długość wykończona | Wymagana długość cięcia lub obwód wykończony |
Różnica ta jest szczególnie istotna przy wymianie istniejącej uszczelki.
Na przykład sznur może znajdować się wewnątrz kilku warstw tkaniny, przez co wykończona zewnętrzna część uszczelniająca jest większa niż nominalna średnica sznura. Zużyta uszczelka po długotrwałym ściśnięciu może również wydawać się mniejsza.
Przygotowując zapytanie ofertowe dotyczące części zamiennej, należy określić, czy wymiar odnosi się do:
Nie należy stosować tych wymiarów zamiennie.
Zużytą uszczelkę należy traktować jako dowód referencyjny, a nie jako idealne odwzorowanie oryginalnego nowego profilu.
Przed wybraniem zamiennika należy odnotować:
Jeśli stary rdzeń sznurowy uległ trwałemu spłaszczeniu, dopasowanie jego aktualnego rozmiaru może skutkować uzyskaniem zbyt małego zamiennika.
Biały lub złamany biały rdzeń tekstylny może być wykonany z włókna szklanego, krzemionki, włókna ceramicznego lub innego materiału. Sama kontrola wizualna nie wystarcza do potwierdzenia składu włókien ani odporności temperaturowej.
Skorzystaj z oryginalnej specyfikacji technicznej, jeśli jest dostępna. Jeśli oryginalna konstrukcja nie jest znana, podaj warunki aplikacji i oznacz materiał jako nieznany zamiast przypisywać domniemaną specyfikację.
Uszczelki typu tadpole z rdzeniem sznurowym sprawdzają się przy drzwiach pieców przemysłowych, gdzie elastyczne zgrubienie musi utrzymywać kontakt na obwodzie, podczas gdy ogonek pozostaje zamocowany mechanicznie.
Typowe czynniki do rozważenia obejmują:
Rdzeń sznurowy z włókna szklanego może być praktyczną opcją, gdy temperatura i warunki mechaniczne odpowiadają konstrukcji opartej na włóknach.
W przypadku pieców i pieców wypalarnicznych należy ustalić rzeczywistą temperaturę w miejscu uszczelki przed wybraniem sznura z włókna szklanego, krzemionki lub ceramiki.
Materiał rdzenia o wyższej odporności temperaturowej nie rozwiązuje automatycznie problemów powodowanych przez:
Pokrycie, rdzeń, przeszycia i system montażowy należy przeanalizować wspólnie.
Drzwi rewizyjne kotłów i panele inspekcyjne mogą również wykorzystywać uszczelnienia z profilem kulistym i ogonkiem, gdy konstrukcja urządzenia wymaga śśliśliwej uszczelki obwodowej z mechanicznie zamocowanym ogonkiem.
Dla tych zastosowań należy podać w zapytaniu ofertowym (RFQ) temperaturę roboczą, warunki ciśnieniowe, geometrię drzwi oraz wszelkie wymagania dotyczące szczelności.
Tekstylnej uszczelki typu tadpole nie należy automatycznie określać jako odpornej na ciśnienie lub gazoszczelnej bez odpowiedniej walidacji systemu.
Rdzeń sznurowy może być preferowany, gdy projekt wymaga elastycznej struktury wewnętrznej na bazie tekstylnej bez metalowej siatki.
Rdzeń z pustego metalu może być bardziej odpowiedni, gdy wymagana jest metalowa struktura z otwartym środkiem oraz inne charakterystyki sprężystości.
Decyzja powinna być oparta na rzeczywistych wymaganiach dotyczących ściskania i siły zamykania, a nie na założeniu, że jedna konstrukcja jest uniwersalnie miększa lub lepsza.
W przypadku projektów OEM i zamienników, BSTFLEX może ocenić różne kombinacje:
Niestandardowa produkcja może rozpocząć się od rysunku przekroju, specyfikacji wymiarowej lub istniejącej próbki.
Aby zapoznać się z szerszymi opcjami rozwoju OEM, sprawdź stronę BSTFLEX Custom Tadpole Gasket Manufacturer .
| Pozycja zapytania ofertowego | Wymagane informacje |
|---|---|
| Sprzęt | Piec przemysłowy, piec wysokotemperaturowy, piecek ceramiczny, kocioł, kanał spalinowy, przepustnica lub inne zastosowanie |
| Powłoka | Włókno szklane, krzemionka, ceramika, powlekane włókno szklane lub nieznane |
| Rdzeń sznurowy | Włókno szklane, krzemionka, ceramika lub nieznane |
| Konstrukcja rdzenia | Pletiony, skręcany, dziany lub nieznany |
| Średnica rdzenia | Nominalna średnica sznura, jeśli jest znana |
| Rozmiar główki | Wysokość i szerokość gotowej główki |
| Ogonek | Szerokość, grubość i układ montażowy |
| Szczelina | Zamknięta szczelina uszczelniająca i odchyłki na obwodzie |
| Temperatura | Temperatura ciągła i maksymalna w miejscu uszczelnienia |
| Długość | Długość cięcia lub wymiary obwodu gotowego wyrobu |
| Ilość | Ilość prototypowa i produkcyjna |
| Referencja | Rysunek, zdjęcia lub istniejąca próbka uszczelki |
Określenie to na ogół odnosi się do uszczelki typu tadpole, która wykorzystuje rdzeń w postaci sznura wewnątrz ściśliwego zgrubienia (żarówki). Gotowa uszczelka nadal zawiera osłonę tekstylną oraz ogon montażowy, czym różni się od zwykłego, luźnego sznura uszczelniającego.
W zależności od wymaganej konstrukcji rdzenie sznurowe mogą zawierać włókno szklane, krzemionkowe lub ceramiczne. Właściwy materiał zależy od temperatury roboczej, wymagań dotyczących ściśliwości oraz pełnej konstrukcji uszczelki.
Niekoniecznie. Włókno szklane może odnosić się do osłony zewnętrznej, rdzenia wewnętrznego lub obu tych elementów. Zapytanie ofertowe (RFQ) powinno osobno określać osłonę i rdzeń.
Rdzeń z siatki metalowej może być stosowany w niektórych konstrukcjach, ale nie należy go automatycznie traktować jako bezpośredniego zamiennika. Te dwie konstrukcje mogą mieć odmienną ściśliwość, powrót elastyczny i właściwości mechaniczne.
Należy zmierzyć wysokość i szerokość gotowego zgrubienia, wymiary ogona, całkowitą szerokość profilu oraz szczelinę po montażu. Jeśli średnica sznura jest znana, należy ją zapisać oddzielnie od średnicy gotowego zgrubienia.
Tak. Materiał sznura, wymiary zgrubienia, szerokość ogona, konstrukcja osłony i długość gotowa mogą zostać dobrane na podstawie rysunków, próbek i wymagań danej aplikacji.
BSTFLEX produkuje niestandardowe uszczelki typu tadpole z rdzeniem sznurowym, uszczelnienia typu tadpole i wysokotemperaturowe profile uszczelniające dla urządzeń przemysłowych.
W przypadku istniejącej aplikacji należy przesłać przekrój uszczelki, wymiary zgrubienia i ogona, szczelinę po zamknięciu, temperaturę roboczą oraz dostępne informacje o próbce.
W przypadku nowego sprzętu OEM należy podać rysunek połączenia, wymaganą przestrzeń na ściskanie, preferowaną osłonę, materiał rdzenia sznurowego oraz przewidywaną ilość.
