Osłona kołnierza może przylegać do przyłącza, a mimo to być trudna w montażu lub demontażu. Korpus może swobodnie stykać się z kołnierzem, ale panel boczny może dotykać wystającego trzpienia, zatrzask może stykać się z podporą rury lub sekcja zawiasowa może stykać się ze ścianą, zanim otworzy się wystarczająco szeroko.
Aby określić rozmiar osłon kołnierzowych ze stali nierdzewnej, należy zapisać wymiary zmontowanego kołnierza, profil przechodzący przez każdy otwór w panelu bocznym oraz przestrzeń potrzebną do ustawienia, zamknięcia, otwarcia i zdjęcia pokrywy.Nominalny rozmiar rury stanowi punkt wyjścia, a nie kompletną specyfikację osłony.

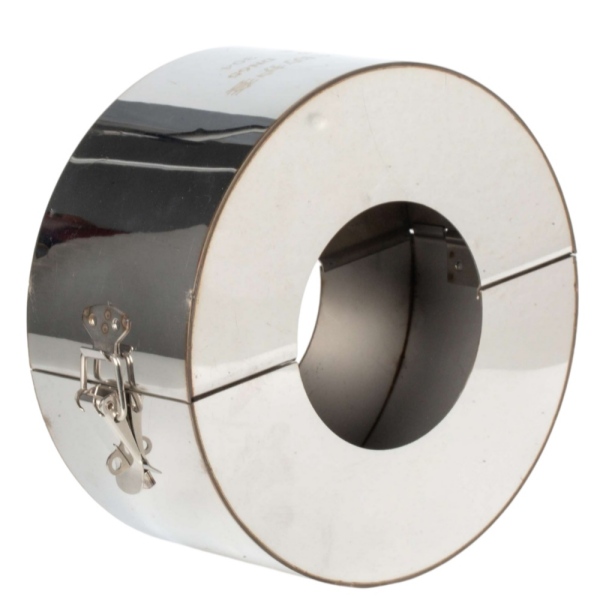

BSTFLEXOsłony kołnierzowe ze stali nierdzewnejUżyj metalowej obudowy z pierścieniowymi panelami bocznymi, otwieraniem na zawiasach i zamknięciem zatrzaskowym. Poniższa lista kontrolna pomiarów służy do wyceny i przeglądu rysunków; ostateczne wymiary i luzy produkcyjne wymagają potwierdzenia dla wybranego zespołu.
Przed wykonaniem wymiarów należy określić standard kołnierza, rozmiar nominalny, oznaczenie ciśnienia i rodzaj przyłącza. Należy podać dokładne oznaczenie standardu, zamiast opisywać przyłącze wyłącznie jako kołnierz amerykański, europejski lub japoński.
BSTFLEX wykorzystuje wymiary kołnierzy HG/T 20592 jako jeden z punktów odniesienia przy doborze rozmiarów. Inne standardy kołnierzy można porównać z odpowiednimi rysunkami i wymiarami instalacji. Oznaczenie ciśnienia kołnierza identyfikuje przyłącze rurowe; nie określa ono ciśnienia znamionowego dla osłony zewnętrznej.
Zmierz połączenie w stanie zmontowanym, z nakrętkami, podkładkami i kołkami na miejscu. Zwróć uwagę na wszelkie przekładki, adaptery lub połączenia między kołnierzami. Zaznacz elementy różniące się od rysunku referencyjnego, zamiast zakładać, że standardowe wymiary kołnierza opisują całą instalację.
Używaj milimetrów lub cali konsekwentnie i zaznacz punkty końcowe pomiaru na szkicu. W szczególności odróżnij szerokość pary kołnierzy od całkowitej przestrzeni zajmowanej przez ich elementy złączne.
| Pomiar | Co nagrywać | Co pomaga sprawdzić |
|---|---|---|
| Średnica zewnętrzna kołnierza | Zewnętrzna średnica każdego kołnierza. Zapisz obie wartości, jeśli się różnią. | Przestrzeń potrzebna wewnątrz cylindrycznego korpusu osłony. |
| Szerokość kołnierza po złożeniu | Odległość osiowa między zewnętrznymi powierzchniami tylnymi dwóch kołnierzy, z wyłączeniem wystających elementów złącznych. Zaznacz te powierzchnie odniesienia na szkicu. | Podstawowa szerokość połączenia przed sprawdzeniem nakrętek, kołków i innych wystających elementów. |
| Występy elementów złącznych | Jak daleko nakrętki, podkładki i końcówki szpilek wystają poza obwód każdego kołnierza. Uwzględnij wszystko, co wystaje poza obwód kołnierza. | Możliwe są zakłócenia w działaniu paneli bocznych lub powłoki zewnętrznej. |
| Profil w każdej pozycji panelu bocznego | Średnica zewnętrzna rury oraz wszelkie piasty, tuleje, powłoki lub inne elementy przy proponowanym otworze po każdej stronie. | Wymagany kształt otworu i odstęp na obu końcach osłony. |
| Przeszkody w pobliżu | Odległości do podpór, ścian, sąsiednich rur, korpusów zaworów, siłowników i izolacji, które pozostaną na swoim miejscu. | Czy zamknięta pokrywa i jej osprzęt pasują do dostępnej przestrzeni. |
| Przestrzeń otwierania i usuwania | Dostępny kierunek dostępu i ograniczenia wokół zawiasu i zatrzasku. Dołącz szersze zdjęcie instalacji. | Czy osłonę można zakładać i zdejmować, a nie tylko zamykać ją wokół stawu. |
Są to wymiary połączeń, a nie wymiary gotowej osłony. Zewnętrzna średnica kołnierza nie jest taka sama jak zewnętrzna średnica osłony, a zmierzona szerokość montażu nie powinna automatycznie odpowiadać odległości między panelami bocznymi po zakończeniu montażu.
Pierścieniowe panele boczne to pierścieniowe sekcje wokół otworów rurowych. Rozciągają się one do wewnątrz od zewnętrznej obudowy, dlatego ich położenie należy sprawdzić w odniesieniu do elementów, których nie obejmowałaby otwarta opaska.
Sprawdź każdy koniec osobno. Prosta rura z jednej strony i korpus zaworu lub piasta kołnierzowa z drugiej mogą mieć różne profile. Zapisz średnicę w proponowanym miejscu na panelu bocznym, a nie tylko w najbliższym dogodnym odcinku odsłoniętej rury.
Określ również, gdzie kończy się izolacja lub okładzina. Określ, czy pozostanie ona na zewnątrz osłony, przejdzie przez otwór, czy zostanie zdjęta zgodnie z ustalonym planem montażu. Nie pozostawiaj tej decyzji instalatorowi po wykonaniu osłony.

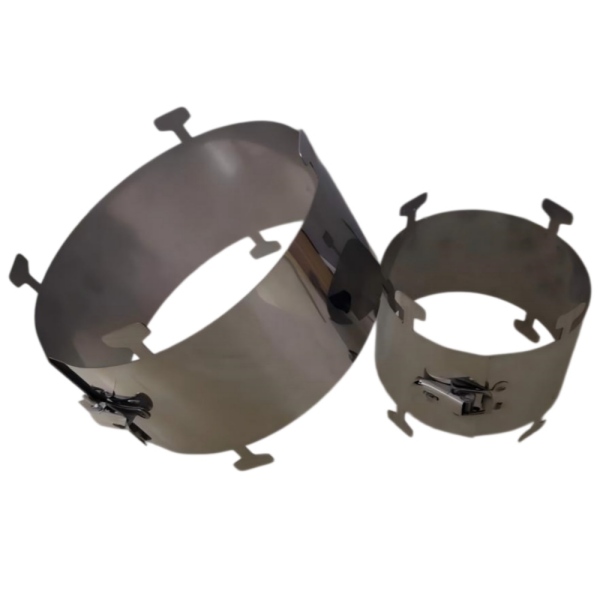

W przypadku alternatywy z otwartymi bokami należy porównać konstrukcjęosłony kołnierzowe ze stali nierdzewnej w formie taśmyPanele boczne zmieniają geometrię pokrycia i wymagania dotyczące dopasowania; ich obecność sama w sobie nie oznacza wyższego poziomu ochrony przed rozpryskami ani szczelności ciśnieniowej.
Sprawdź maksymalny zewnętrzny obrys proponowanego zespołu, w tym zawias i zatrzask. Średnica korpusu mieszcząca się między dwiema rurami może nadal pozostawiać za mało miejsca na elementy zamykające. Pokaż zamierzone położenie względem pobliskiego sprzętu.
Sprawdź dostęp dla dłoni operatora i ruch zatrzasku, a także ścieżkę, jaką pokonuje część zawiasowa. Szczelina obok zamkniętej pokrywy niekoniecznie jest wystarczająca do jej otwarcia. W przypadku ograniczeń orientacji zaznacz na rysunku proponowaną stronę zawiasu i stronę zatrzasku.
Należy wziąć pod uwagę drogę, którą otwarta obudowa dociera do przyłącza i jest ponownie podnoszona. Należy uwzględnić stałe podpory, sąsiednie zawory i wszelkie urządzenia, których nie można przesunąć podczas rutynowej konserwacji. W przypadku przyłącza zaworu, należy przeanalizować ruch klamki lub siłownika oddzielnie od ruchu otwierającego osłonę.
Jako przykład układu, dwa identyczne zespoły kołnierzy mogą wymagać różnych orientacji osłon, gdy jeden z nich znajduje się przy ścianie. Wymiary połączenia mogą być identyczne, ale praktyczna przestrzeń otworu nie. Dlatego zdjęcie kołnierza w zbliżeniu powinno być uzupełnione szerszym widokiem.
Podaj wymiary zgodnie z pomiarami, zamiast dodawać nieokreślony margines błędu do każdej wartości. Dostawca musi wiedzieć, które wymiary opisują połączenie, a które opisują żądaną przez Ciebie gotową okładkę.
W przypadku instalacji na gorąco należy odnotować, czy pomiary zostały wykonane przy zimnym systemie i podać warunki pracy. Należy zidentyfikować wszelkie przewidywane ruchy, które inżynier projektu wymaga, aby konstrukcja osłony uwzględniała. Dobór materiałów, dopasowanie, tolerancje wykonania i dostęp do instalacji powinny być wspólnie omówione.
Szerszy otwór rury lub większa obudowa nie są automatycznie lepszym rozwiązaniem. Zmieniają one zakres i położenie osłony. Należy określić wymagane odstępy na rysunku, zamiast powiększać otwory lub na siłę dociskać zatrzask podczas instalacji.
Widok z przodu powinien pokazywać obwód kołnierza i położenie rury. Widok z boku powinien pokazywać szerokość po złożeniu, wystające elementy montażowe i proponowane lokalizacje paneli bocznych. Szerszy widok powinien pokazywać wsporniki, sąsiednie urządzenia oraz drogę otwierania i demontażu obudowy.
Oznacz zdjęcia numerem połączenia użytym na arkuszu wymiarowym. Dodaj adnotacje pomiarowe tam, gdzie dostęp jest ograniczony; zdjęć bez wymiarów nie należy traktować jako rysunków w skali.
W przypadku projektów z wieloma rozmiarami kołnierzy, należy użyć jednej linii harmonogramu dla każdego odrębnego połączenia i warunków instalacji. Należy odnotować ilość, wymagania materiałowe i zmiany rysunku wraz z wymiarami. Samo dopasowanie rozmiarów rur nie jest wystarczającym powodem do grupowania wszystkich osłon w jednym rozmiarze.
Prawidłowo dobrana obudowa musi spełniać założone wymagania dotyczące ochrony. Należy określić medium procesowe, normalne i maksymalne warunki pracy, wymagany zakres ochrony oraz wszelkie wymagania dotyczące wydajności lub dokumentacji specyficzne dla danego projektu.
W przypadku konieczności zastosowania siatki wewnętrznej należy wyraźnie określić konstrukcję.wielowarstwowa osłona kołnierza z siatki ze stali nierdzewnejKonfiguracja obejmuje wewnętrzny element siatkowy, który należy uwzględnić w otaczającym go pasie i zamknięciu. Nie należy zakładać jego obecności wewnątrz każdej pokrywy ze stali nierdzewnej.
Osłona zewnętrzna nie naprawia nieszczelnej uszczelki ani nie poprawia integralności połączenia śrubowego. Wszelkie wymagania dotyczące inspekcji, drenażu lub odpowietrzania wymagane w zatwierdzonym projekcie muszą pozostać zgodne ze specyfikacją.
Podczas przeglądu rysunków należy sprawdzić dopasowanie wewnętrzne, otwory w panelach bocznych, wymiary zewnętrzne oraz przewidywaną orientację zawiasów i zatrzasków. Należy uwzględnić dostęp potrzebny do montażu i demontażu, a nie tylko widok zamkniętego produktu.
Pomiary fizyczne, montaż i demontaż muszą być wykonywane przez upoważniony personel zgodnie z procedurami bezpieczeństwa pracy obowiązującymi na miejscu, z zachowaniem wymaganej kontroli ciśnienia, temperatury i innych niebezpiecznych źródeł energii. Nie zbliżaj się do czynnego wycieku w celu pomiaru połączenia lub regulacji osłony.
Na zatwierdzonym etapie montażu należy sprawdzić, czy obudowa zamyka się bez użycia siły, a panele boczne nie kolidują z elementami złącznymi ani z otaczającym je wyposażeniem. W przypadku rozbieżności w dopasowaniu należy zwrócić się do serwisu, a nie korygować jej poprzez zginanie obudowy lub wycinanie otworów na miejscu.
Nie służy to do pełnego przeglądu rozmiarów. Należy uwzględnić standard kołnierza, oznaczenie ciśnienia, wymiary po złożeniu, wystające elementy mocujące oraz ograniczenia montażowe. Identyfikują one zarówno połączenie, jak i dostępną przestrzeń wokół niego.
Niniejszy przewodnik nie określa luzu uniwersalnego. Należy podać rzeczywisty profil każdego otworu, warunki eksploatacji i wszelkie wymagania dotyczące ruchu. Gotowe otwory i ich naddatki powinny być potwierdzone na zatwierdzonym rysunku osłony.
Ponownie sprawdź szerokość osiową i występy pokazane na rysunku. Samo zwiększenie średnicy korpusu nie rozwiązuje problemu kolizji osiowej. Przed montażem lub modyfikacją pokrywy prześlij zmierzone dane dotyczące przeszkód do weryfikacji.
Prześlij do BSTFLEX standard kołnierza, rozmiar nominalny, oznaczenie ciśnienia, zmierzone wymiary przyłącza oraz zdjęcia instalacji. Podaj również medium procesowe, temperaturę, ciśnienie z jednostkami, wymagany gatunek stali nierdzewnej i ilość.
PrzejrzyjSzczegóły produktu: Osłony kołnierzowe ze stali nierdzewnejlub porównaj inne konfiguracje w naszymOsłony ochronne kołnierzy i zaworówzakres.
Prześlij rysunek kołnierza i wymagania dotyczące luzu, aby otrzymać wycenęW przypadku zamówień powtarzanych należy podać numer uprzednio zatwierdzonego rysunku i wskazać wszelkie zmiany w połączeniach lub otaczającym je sprzęcie.
