Taśma uszczelniająca do szyb piecowych do montażu OEM: szerokość, grubość i działanie kleju

Producent pieców może używać tego samego panelu wziernikowego w kilku konstrukcjach drzwiczek, a mimo to potrzebować innego detalu uszczelki dla każdego z nich. Wgłębienie w ramie, klipsy mocujące i przebieg taśmy decydują o dopasowaniu. Zamawianie czarnego paska wyłącznie według szerokości pozostawia te wymagania montażowe nierozwiązanymi.

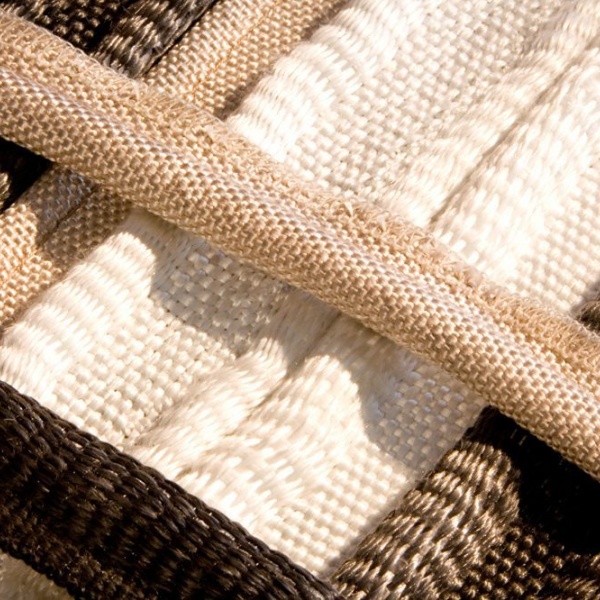

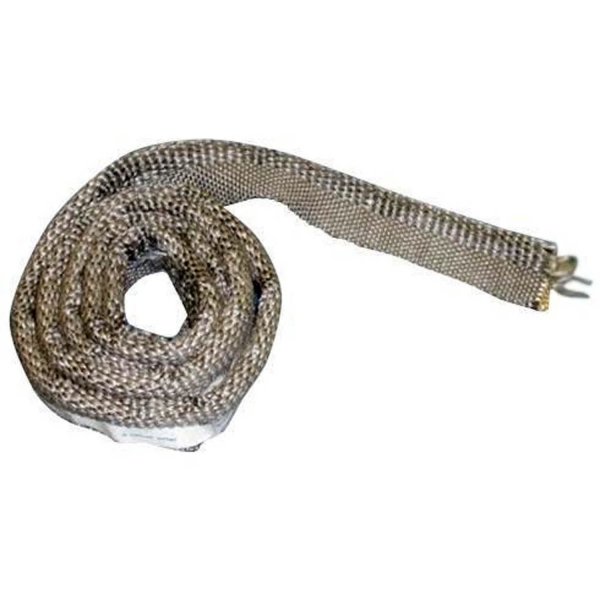

Taśma uszczelniająca do szyb piecyków to płaski pasek tekstylny stosowany na styku panelu wziernikowego z jego elementami mocującymi. Samoprzylepny podkład pomaga w pozycjonowaniu paska podczas montażu; nie należy zakładać, że zapewnia on trwale zamocowanie konstrukcyjne panelu.W przypadku zakupów OEM należy określić taśmę jako część detalu mocującego szybę, a nie jako uniwersalny zamiennik każdej uszczelki w urządzeniu.

BSTFLEX płaska samoprzylepna taśma do szyb piecyków stanowi punkt wyjścia dla tego typu zapytania. Wymiary, wymagania dotyczące podkładu i kontrole zatwierdzenia powinny być zgodne z rysunkiem urządzenia.

Umieść uszczelkę w zespole szyby

Zaznacz dokładnie, gdzie spoczywa taśmę: na jednej powierzchni panelu, wokół krawędzi lub między elementem mocującym a panelem. Miejsca te nie wymagają tej samej rozwiniętej szerokości ani długości cięcia. Pokaż stronę z klejem na rysunku przekrojowym, aby monter wiedział, na którą powierzchnię nakłada się podkład.

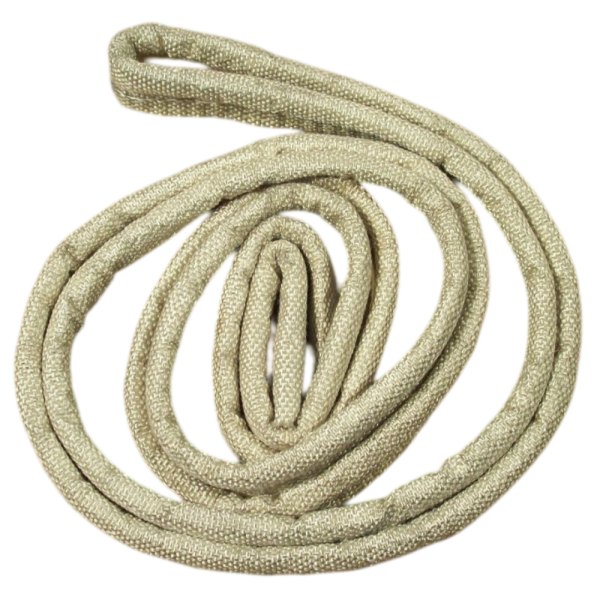

Trzymaj ten komponent z dala od uszczelki między kompletnymi drzwiczkami a korpusem pieca. Okrągły sznur do drzwiczek, taśma drabinkowa i płaska uszczelka okna pieca mogą pełnić różne funkcje, nawet jeśli wszystkie trzy pojawiają się w tym samym katalogu części. Nie łącz ich specyfikacji pod jednym ogólnym numerem części uszczelki.

Użyj materiału panelu określonego dla danego urządzenia. W szklano-ceramicznym zespole wziernikowym rama i panel mogą różnie reagować na ciepło. Konstrukcja mocowania musi uwzględniać ten ruch i tolerancje produkcyjne, unikając jednocześnie bezpośredniego kontaktu między panelem a metalowymi częściami.

Wybierz szerokość na podstawie przekroju, a nie obwodu okna

Obwód okna pomaga określić długość drogi. Nie decyduje on o szerokości taśmie. Zacznij od zaznaczenia powierzchni, które materiał tekstylny musi zakrywać, oraz obszarów, które muszą pozostać czyste.

W przypadku paska osadzonego na jednej powierzchni sprawdź dostępny pas styków i jego pozycję względem elementu mocującego. W przypadku zatwierdzonego układu owijania krawędzi taśmę należy poprowadzić wzdłuż krawędzi i zapewnić wymagane pokrycie na sąsiednich powierzchniach. Potwierdź tę rozwiniętą szerokość na próbce, zamiast dobierać ją wyłącznie na podstawie grubości panelu.

Szerszy pasek nie jest automatycznie bezpieczniejszy. Może wystawać poza zamierzone gniazdo, kolidować z elementem mocującym lub wchodzić w obszar widzenia. Podobnie pasek, który jest zbyt wąski, może ominąć część określonego pasa styków. Zarejestruj zarówno szerokość taśmy, jak i jej lokalizację na panelu.

Potraktuj grubość jako część tolerancji montażowej

Uwzględnij grubość panelu, wgłębienie w ramie, pozycję elementu mocującego i grubość zamontowanej taśmie w przeglądzie wymiarowym. Sprawdź dozwolone kombinacje na obu końcach zakresu tolerancji, a nie tylko nominalny montaż, który akurat dobrze pasuje.

Miękki wyrób tekstylny wymaga uzgodnionego warunku pomiaru grubości. Zapytaj, czy podana wartość opisuje sam materiał tekstylny, czy wykończoną taśmę z podkładem klejącym, i wyklucz zdejmowaną warstwę rozdzielającą z zamontowanej grubości. Zarejestruj metodę pomiaru, gdy grubość jest cechą odbioru.

Grubsza uszczelka nie zastępuje konieczności poprawienia ramy lub elementu mocującego. Nadmierne lub nierównomierne dociskanie może miejscowo obciążać panel wziernikowy. Postępuj zgodnie z wymaganiami montażowymi dostawców panelu i urządzenia, w tym z ich ograniczeniami dotyczącymi nacisku kontaktowego i mocowania. Nie ma uniwersalnego momentu dokręcania śrub ustalonego przez pojęcie „taśma do szyb piecyków”.

Nadaj taśmie PSA określoną funkcję na linii montażowej

Klej czuły na nacisk (PSA) może utrzymywać pasek w wyrównaniu podczas pozycjonowania panelu i instalowania jego elementów mocujących. Określ, jak długo funkcja pozycjonowania jest potrzebna w rzeczywistym ciągu produkcyjnym. Próbka, która pozostaje na swoim miejscu na poziomym stole, może nie rozwiązać kwestii obsługi ramy przenoszonej między stanowiskami roboczymi.

Przetestuj początkową lepkość na określonej powierzchni stykowej, w tym na dowolnej zatwierdzonej powłoce lub wykończeniu. Potwierdź przygotowanie powierzchni i warunki aplikacji z dostawcami kleju i panelu. Podczas próby liniowej sprawdź zdejmowanie warstwy rozdzielającej, dokładność pozycjonowania oraz to, czy odklejanie warstwy rozdzielającej nie powoduje deformacji materiału tekstylnego.

Odporność temperaturowa tekstyliów z włókna szklanego i limit roboczy kleju PSA to osobne specyfikacje. Opis materiału wysokotemperaturowego nie ustanawia trwałego wiązania klejowego w tej temperaturze. Tam, gdzie podkład jest jedynie ułatwieniem montażowym, zatwierdzony układ mocowania musi utrzymać uszczelkę i panel podczas pracy.

Nie reaguj na słabą lepkość pozycjonującą poprzez dodawanie niezatwierdzonej kropli kitu lub silikonu wokół panelu. Sztywne lub zbytnio ograniczające wiązanie może zakłócać zamierzone zachowanie montażowe. Wszelkie dodatkowe systemy wiążące wymagają zatwierdzenia dla projektu panelu i urządzenia.

Umieść rogi, łączenia i czyste obszary na rysunku

Pokaż punkt początkowy, punkt końcowy i obróbkę każdego narożnika. Tam, gdzie stykają się oddzielne odcinki, zdefiniuj połączenie zamiast pozostawiać monterowi wybór między połączeniem doczołowym a zakładkowym. Dodatkowa warstwa zmienia lokalną grubość i musi zostać uwzględniona w montażu.

Tam, gdzie zatwierdzony rysunek urządzenia zawiera celowy otwór lub przejście powietrza, zachowaj tę cechę. Nie przedłużaj taśmy na określony czysty obszar tylko po to, aby uszczelka wyglądała na ciągłą. Rysunek powinien odróżniać wymagane przerwę od niezamierzonej szczeliny.

Przygotuj pierwszą instrukcję montażu za pomocą zdjęć zatwierdzonego detalu. Pokaż stronę klejącą, przebieg taśmy, połączenia i układ elementu mocującego. Uwzględnij metodę obsługi panelu bez uszkadzania jego krawędzi; ukryte uszkodzenie krawędzi nie jest korygowane przez przykrycie go materiałem tekstylnym.

Przekształć zatwierdzoną próbkę w powtarzalną specyfikację zakupu

Poniżej znajduje się sugerowany plan kontroli dla zapytania OEM. Wybierz kontrole istotne dla urządzenia i uzgodnij ich metody przed zatwierdzeniem powtarzanych dostaw.

Zachowaj zaakceptowaną konstrukcję wraz z dokumentacją zakupową. Ponowne zatwierdzenie zmienionej struktury przędzy, wykończenia lub kleju jest bardziej niezawodne niż zakładanie, że inny czarny pasek o tych samych wymiarach nominalnych jest równoważny. W przypadku zapakowanych części zamiennych powiąż materiał z odpowiednią rewizją zespołu, zamiast opisywać go jako uniwersalnie kompatybilny.

Zamów taśmę uszczelniającą do szyb kominkowych do produkcji OEM

Obecna strona produktu BSTFLEX wymieniona jest szerokości 12 mm i 20 mm o nominalnej grubości 1 mm, wraz z zapytaniami o niestandardowe szerokości i długości. Są to opublikowane odniesienia do oferty, a nie rekomendacja dla każdego panelu pieca. Potwierdź wymagane wymiary i dostępną konstrukcję w zapytaniu ofertowym.

Prześlij rysunek sekcji wizjera i elementu mocującego, przebieg taśmy, wymagane wymiary, normalne i szczytowe warunki ekspozycji, roczne zapotrzebowanie oraz wielkość zamówienia. Określ, czy taśmę PSA wymaga się wyłącznie do pozycjonowania montażowego, czy musi ona spełniać osobno zdefiniowane zadanie wiążące.
