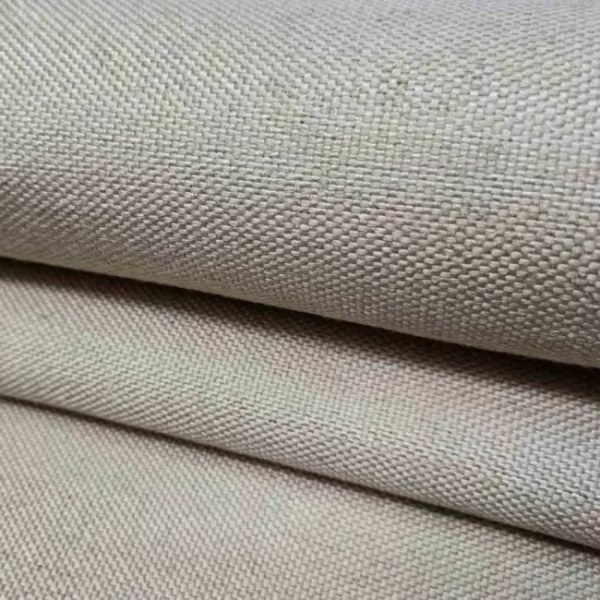

Tkanina z włókna szklanego powlekana wermikulitem jest stosowana w kompensatorach tkaninowych, w których elastyczna warstwa tekstylna musi wytrzymywać wysoką temperaturę, ścieranie powierzchni i powtarzalny ruch. W kompensatorze wielowarstwowym może pomóc w ochronie warstw wrażliwych na temperaturę, wzmocnić elastyczny pas i zapewnić dodatkową barierę termiczną.
Nie należy jej jednak określać w taki sposób, jakby jedna rolka tkaniny pełniła każdą funkcję kompensatora. Uszczelnianie gazowe, odporność chemiczna, izolacja, wzmocnienie mechaniczne, ochrona przed warunkami atmosferycznymi i kompensacja ruchu mogą wymagać innych materiałów i oddzielnych warstw.
BSTFLEX dostarczaTkanina szklana powlekana wermikulitemw kilku gramaturach i grubościach do zastosowań przemysłowych. BSTFLEX wytwarza również kompletneTkaninowe kompensatory niemetalowe zgodnie z wymiarami kanału, temperaturą, ciśnieniem, ruchem i warunkami procesu.
Materiał ten wybierany jest zazwyczaj ze względu na ochronę termiczną, wzmocnienie i trwałość, a nie jako uniwersalna bariera dla gazów czy chemikaliów.
Tkana osnowa z włókna szklanego zapewnia elastyczną strukturę tekstylną. Mineralna powłoka z wermikulitu pomaga chronić powierzchnię włókna szklanego przed wysoką temperaturą, kontaktem z płomieniem i ścieraniem.
W zależności od konstrukcji złącza kompensacyjnego tkanina z włókna szklanego powlekana wermikulitem może być stosowana do:
Dokładna funkcja musi być określona na przekroju złącza kompensacyjnego. Nazywanie jej po prostu „tkaniną złącza kompensacyjnego” nie wyjaśnia, czy jest to warstwa od strony gorącej, tkanina przytrzymująca izolację, warstwa wzmacniająca czy inna część zespołu.
Przemysłowe kompensatory tkaninowe są zazwyczaj budowane z kilku warstw, ponieważ żadna pojedyncza tkanina nie zapewnia zazwyczaj optymalnej odporności na temperaturę, odporności chemicznej, szczelności gazowej, elastyczności i trwałości na zewnątrz w tym samym czasie.
| Możliwa warstwa | Pierwotnafunkcja | Typowe zagadnienie doboru |
|---|---|---|
| Tkanina strony gorącej lub rura wewnętrzna | Zwrócona w stronę procesu i chroni komponenty wewnętrzne | Temperatura gazu, ścieranie, pył i warunki przepływu |
| Warstwa tkaniny termicznej | Zapewnia odporność na wysoką temperaturę i wspiera system izolacji | Temperatura na tkaninie, elastyczność i zachowana wytrzymałość |
| Warstwa izolacyjna | Ogranicza transfer ciepła w kierunku materiałów pasa zewnętrznego | Grubość, gęstość, ściskanie i maksymalna temperatura robocza |
| Bariera dla gazów lub par | Ogranicza przenikanie gazów procesowych lub wilgoci | Skład chemiczny, kondensacja i wymóg szczelności |
| Warstwa wzmacniająca | Zwiększa stabilizację wymiarową i wytrzymałość mechaniczną | Cykle ruchu, obciążenie rozciągające, ciśnienie i wibracje |
| Osłona zewnętrzna | Chroni zespół przed czynnikiem atmosferycznym i uszkodzeniami zewnętrznymi | Promieniowanie UV, woda, olej, ścieranie i ekspozycja na warunki otoczenia |
Włókno szklane powlekane wermikulitem może pełnić więcej niż jedną funkcję wspierającą, ale nie należy go automatycznie określać jako warstwy gazoszczelnej, odpornej chemicznie lub odpornej na warunki atmosferyczne.
Tkany materiał z włókna szklanego nie jest automatycznie gazoszczelny. Splot, powłoka, szwy, połączenia, otwory na śruby i zaciśnięte krawędzie mogą tworzyć drogi wycieku.
Jeśli złącze kompensacyjne musi kontrolować wyciek gazu technologicznego, należy określić:
Bariera gazowa lub parowa może wymagać innego materiału dobranego pod kątem rzeczywistej chemii procesu. Włókno szklane powlekane wermikulitem może wówczas służyć jako warstwa termiczna i wzmacniająca, która pomaga chronić tę barierę przed nadmierną temperaturą.
Oświadczenie typu „włókno szklane z wermikulitem jest odporne na wysokie temperatury” nie potwierdza nieprzepuszczalności gazu ani kompatybilności chemicznej.
Jednym z najważniejszych pytań zakupowych jest miejsce pomiaru temperatury.
Kanał może przesyłać gaz o temperaturze 700°C, podczas gdy zewnętrzna osłona złącza kompensacyjnego pracować w znacznie niższej temperaturze, ponieważ izolacja i warstwy wewnętrzne ograniczają transfer ciepła. I odwrotnie, tkanina znajdująca się blisko strumienia gazu może doświadczać temperatury zbliżonej do temperatury procesu.
Dlatego zapytanie ofertowe powinno rozróżniać:
Tkanina z włókna szklanego powlekana wermikulitem BSTFLEX jest przeznaczona do zastosowań w wysokich temperaturach do około 815°C / 1500°F w zależności od czasu ekspozycji i warunków pracy. Wartość tę należy odnieść do wybranej warstwy tkaniny, a nie automatycznie do całego złącza kompensacyjnego.
Ciągła temperatura robocza opisuje długotrwałą eksploatację w warunkach przypisanych do wybranej klasy tkaniny. Temperatura szczytowa lub przerywana opisuje wyższą, tymczasową ekspozycję.
Gdy w kanale występują wahania temperatury, należy podać:
Tkanina, która pozostaje fizycznie nienaruszona po krótkim epizodzie cieplnym, może nadal tracić elastyczność, integralność powłoki lub zachowaną wytrzymałość. „Brak widocznych dziur” nie jest kompletnym kryterium akceptacji dla wielokrotnie przemieszczającego się złącza kompensacyjnego.
Odporność na wysokie temperatury nie gwarantuje odporności na każdy gaz technologiczny.
Należy określić skład gazu, poziom wilgotności, zapylenie oraz wszelkie oczekiwane skropliny. W stosownych przypadkach należy uwzględnić związki siarki, kwasy, zasady, rozpuszczalniki, mgłę olejową lub inne zanieczyszczenia procesowe.
Kondensacja może być szczególnie ważna, ponieważ gaz, który wydaje się bezproblemowy w temperaturze roboczej, po schłodzeniu systemu podczas postoju może tworzyć bardziej agresywną ciecz.
W miejscach, gdzie wymagana jest odporność chemiczna lub zatrzymywanie oparów, konieczna może być dodatkowa warstwa bariery. Włókno szklane powlekane wermikulitem może chronić i wzmacniać konstrukcję, ale nie należy mu przypisywać właściwości bariery chemicznej bez odpowiednich dowodów.

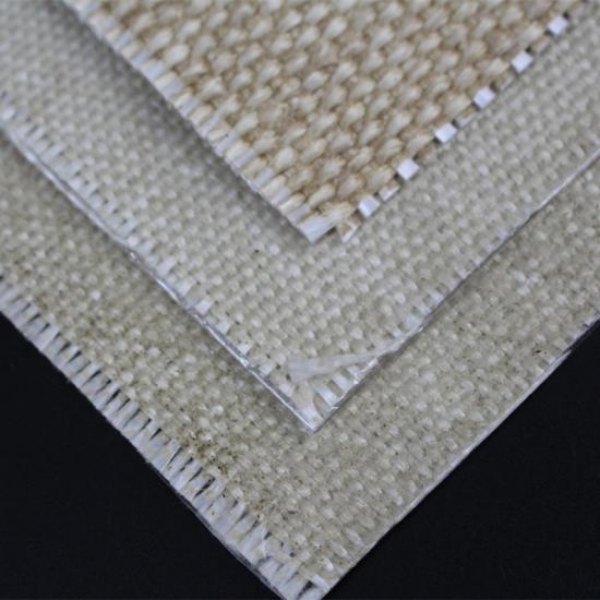

BSTFLEX dostarcza standardowe konstrukcje z włókna szklanego powlekanego wermikulitem o grubości od około 0,8 mm do 3,0 mm i standardowej gramaturze od około 615 g/m² do 1900 g/m².
Cięższa tkanina może zapewnić większą grubość, pojemność cieplną i wytrzymałość mechaniczną, ale nie zapewnia automatycznie:
Większa grubość może również wpływać na podatność na zginanie oraz grubość szwów. Bardzo ciężka tkanina może być odpowiednia dla warstwy izolacji termicznej, ale mniej odpowiednia tam, gdzie pas musi wielokrotnie zginać się przy małym promieniu ruchu.
Wybrana specyfikacja powinna równoważyć ochronę termiczną, elastyczność, wytrzymałość mechaniczną oraz wymagania produkcyjne.
| Numer katalogowy | Gramatura nominalna | Grubość nominalna | Szerokość standardowa |
|---|---|---|---|
| FGF-VC-0.8 | 615 g/m² | 0,8 mmm | 100 cm |
| FGF-VC-1 | 816 g/m² | 1,0 mm | 100 cm |
| FGF-VC-1.5 | 1020 g/m² | 1,5 mm | 100 cm |
| FGF-VC-2 | 1380 g/m² | 2,0 mm | 100 cm |
| FGF-VC-2.5 | 1680 g/m² | 2,5 mm | 100 cm |
| FGF-VC-3 | 1900 g/m² | 3,0 mm | 100 cm |

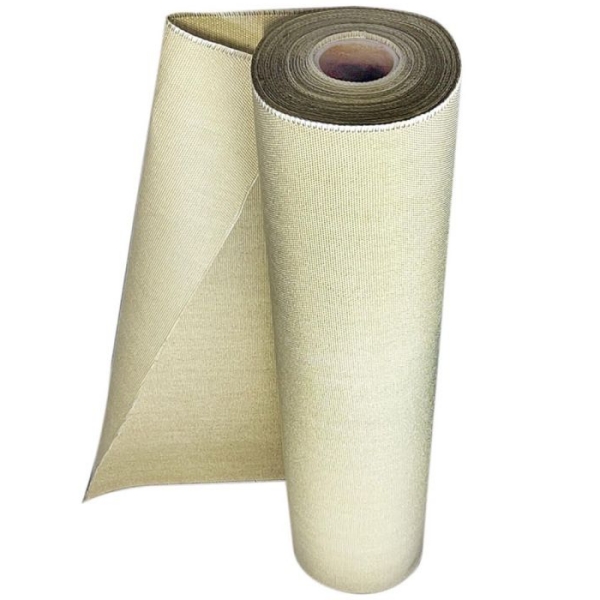

Są to standardowe opcje materiałów w rolkach. Odpowiednią konstrukcję dylatacji należy nadal dobrać na podstawie zastosowania. Specjalną szerokość, długość rolki, wycięte panele i elementy prefabrykowane można ocenić zgodnie z wymaganiami projektu.
Dylatacja musi kompensować określony ruch między połączonymi odcinkami kanałów lub urządzeniami. Tkanina jest tylko jednym z elementów elementu elastycznego.
Należy podać wymagania dotyczące ruchu osobno:
Nie należy zakładać, że maksymalny ruch osiowy i maksymalny ruch poprzeczny wymienione osobno mogą wystąpić jednocześnie. Ruch złożony może powodować inne obciążenie taśmy.
Zdolność do ruchu zależy również od:
Grubsza tkanina wermikulitowa może poprawić ochronę termiczną, ale może również zmienić zachowanie gięcia i składania gotowej taśmie.
Sama grubość tkaniny nie określa odporności ciśnieniowej dylatacji.
Zapytanie ofertowe (RFQ) powinno określać:
Należy stosować jasne jednostki ciśnienia i określić, czy wartości są ciśnieniem manometrycznym czy absolutnym.
Podciśnienie może wciągnąć elastyczną taśmę do wewnątrz w kierunku wkładki przepływowej lub krawędzi kanału. Ciśnienie dodatnie może obciążać taśmę, szwy i zaciski. Warunki te wymagają przeglądu pełnej konstrukcji dylatacji, a nie tylko wytrzymałości warstwy włókna szklanego pokrytego wermikulitem.
Wysoka prędkość gazu, ścierny pył i turbulencje mogą uszkodzić elastyczne warstwy tekstylne nawet wtedy, gdy ich odporność temperaturowa jest odpowiednia.
Metalowa wkładka przepływowa może być użyta do osłony elementu elastycznego przed bezpośrednim przepływem i ścieraniem przez cząstki stałe. Geometria wkładki musi umożliwiać określony ruch złącza bez dotykania lub przecinania taśmy z tkaniny.
Poduszka izolacyjna może być użyta do obniżenia temperatury docierającej do warstw zewnętrznych. Konstrukcja poduszki może obejmować powłoki tekstylne odporne na wysokie temperatury, materiał izolacyjny i siatkę podtrzymującą.
Gdy wokół poduszki izolacyjnej stosowane jest włókno szklane powlekane wermikulitem, należy określić, czy działa ono jako:
Rola tkaniny powinna być wyraźnie zaznaczona na rysunku.
Płaska tkanina może spełniać wymagania materiałowe, podczas gdy wykonane złącze ulega awarii na szwie, spoinie lub zaciśniętej krawędzi.
Określ:
Nici muszą być dobrane pod kątem temperatury i obciążenia mechanicznego na szwie. Tkanina wysokotemperaturowa nie chroni automatycznie nici do szycia o niższej klasie odporności.
W miarę możliwości szwy należy również umieszczać z dala od miejsc o silnym zginaniu lub dużych naprężeniach.
Złącza prostokątne kumulują naprężenia wokół narożników. Geometria narożników, położenie szwów i rozwinięcie taśm wymagają dokładnej weryfikacji.
Płaskiego paska tkaniny nie należy zamawiać wyłącznie na podstawie szerokości i wysokości kanału. Dostawca potrzebuje również zainstalowanej szczeliny, układu kołnierzy, konstrukcji narożników i wymaganego ruchu.
Złącza okrągłe mogą być dostarczane jako taśmy zamknięte lub taśmy otwarte do łączenia na miejscu. Zapytanie ofertowe powinno określać średnicę, wymiar czołowy, metodę mocowania oraz informację, czy wymagane jest łączenie w terenie.
Dla obu kształtów należy odróżnić wymiary kanału od rozwiniętych wymiarów tkaniny. Nie muszą być one takie same.
Przed porównaniem ofert należy ustalić, co dostawca ma zapewnić.
Kupujący otrzymuje tkaninę z włókna szklanego powlekaną wermikulitem do własnego cięcia i produkcji. Zamówienie powinno określać gatunek, gramaturę, grubość, szerokość, długość rolki oraz wymagania dotyczące inspekcji.
Dostawca dostarcza panele, osłony poduszek izolacyjnych lub inny wykonany element tekstylny zgodnie z rysunkiem. Należy uwzględnić wymagania dotyczące szwów, nici i wymiarów.
Dostawca dostarcza taśmę wielowarstwową lub element elastyczny, ale niekoniecznie metalowe ramy, wykładzinę lub elementy złączne.
Oferta może obejmować elastyczną taśmę, ramy, listwy zaciskowe, wykładzinę, elementy izolacyjne oraz osprzęt montażowy.
Ceny materiału w rolce nie należy bezpośrednio porównywać z ofertą na kompletny, zaprojektowany kompensator.
Przed wymianą taśmy kompensatora należy zarejestrować wzorzec uszkodzeń i historię eksploatacji.
Sprawdź pod kątem:
Rozdarcie obok metalowej krawędzi może wskazywać na kontakt lub niedostateczny prześwit. Uszkodzenie w pobliżu zacisku może wskazywać na problem z mocowaniem. Ogólne uszkodzenie cieplne może wskazywać na niewystarczającą izolację lub wyższą niż oczekiwana temperaturę warstwy.
Zmiana na grubszą tkaninę bez zidentyfikowania przyczyny awarii może jedynie opóźnić wystąpienie tego samego problemu.
| Pozycja zapytania ofertowego (RFQ) | Wymagane informacje |
|---|---|
| Zakres dostawy | Rolka tkaniny, przycięty panel, zszyty element, taśma wymienna lub kompletne złącze |
| Geometria kanału | Wymiary okrągłe lub prostokątne, układ kołnierzyi zainstalowana szczelina |
| Temperatura | Normalna temperatura gazu, temperatura projektowa, wahania oraz oczekiwana temperatura warstwy tkaniny |
| Czynnik procesowy | Skład gazu, wilgoć, pył, substancje chemiczne i możliwa kondensacja |
| Ciśnienie | Normalne, projektowe, próżniowe i zmienne warunki ciśnienia |
| Przemieszczenie | Ruch osiowy, poprzeczny, kątowy i złożony wraz z częstotliwością cykli |
| Wymagania dotyczące tkaniny | Konstrukcja bazowa, grubość, masa, szerokość i obowiązujące tolerancje |
| Funkcja warstwy | Tkanina strony gorącej, osłona izolacyjna, warstwa wzmacniająca lub inna określona pozycja |
| Wykonanie | Nici, szwy, łączenia, mankiety, otwory i wzmocnienia krawędzi |
| Dokumentacja | Wymagane dane techniczne, zapisy z inspekcji i specyfikacje klienta |
| Ilość | Prototyp, wymiana konserwacyjna lub zapotrzebowanie produkcyjne |
Może stanowić część taśmy złącza kompensacyjnego, ale cała konstrukcja zależy od temperatury, ciśnienia, składu gazu, ruchu i wymagań dotyczących szczelności. Sama tkanina wysokotemperaturowa może nie zapewniać wymaganej barierowości dla gazów, osłony pogodowej ani pełnych parametrów konstrukcyjnych.
Nie należy go automatycznie określać jako gazoszczelnego. Tkanina, szwy, cięte krawędzie i otwory mocujące mogą przepuszczać nieszczelności. W przypadku konieczności zatrzymania gazu należy określić warstwę barierową oraz test szczelności dla wykonanego złącza.
Obecna klasa BSTFLEX jest publikowana dla zastosowań wysokotemperaturowych do około 815°C / 1500°F w zależności od czasu ekspozycji i warunków pracy. Istotną wartością jest temperatura na warstwie tkaniny, a nie tylko temperatura gazu technologicznego.
Nie ma uniwersalnej grubości. Prawidłowa konstrukcja zależy od funkcji warstwy, temperatury, przemieszczenia, obciążenia mechanicznego i geometrii wykonania. Standardowe opcje BSTFLEX wahają się od około 0,8 mm do 3,0 mm.
Nie automatycznie. Odporność na ciśnienie zależy od kompletnego złącza, w tym wszystkich warstw, szwów, zacisków, geometrii i elementów podporowych. Sama grubość tkaniny nie określa ciśnienia znamionowego zespołu.
Nie jako bezpośredni substytut bez weryfikacji. Tkanina wermikulitowa jest zazwyczaj wybierana do ochrony termicznej w wyższych temperaturach, podczas gdy włókno szklane powlekane silikonem może być wybrane ze względu na elastyczność, odporność na wilgoć i ochronę powierzchni zewnętrznej. Mogą one pełnić różne funkcje w tym samym zespole.
Tak. BSTFLEX może dostarczać standardowe rolki, docięte panele i wykonane elementy tekstylne zgodnie z rysunkami, wymiarami i wymaganiami operacyjnymi.
W przypadku materiału w rolkach należy przesłać do BSTFLEX wymaganą grubość, gramaturę, szerokość, długość rolki, ilość i zamierzoną pozycję warstwy. Zapoznaj się z dostępnymi danymi Tkanina z włókna szklanego powlekanego wermikulitem jako punkt wyjścia.
W celu uzyskania zamiennika elastycznego pasa lub kompletnego zespołu należy podać wymiary kanału, szczegóły mocowania, temperaturę, ciśnienie, skład gazu, ruch oraz zdjęcia istniejącej instalacji. BSTFLEX może ocenić wymagania w ramach swojej oferty Niermetalowe złącze kompensacyjne z tkaniny.
Dodatkowe opcje włókna szklanego, krzemionki, ceramiki i tkanin powlekanych są dostępne w kategorii Tkaniny wysokotemperaturowe.
Skontaktuj się z BSTFLEX w celu doboru materiałów, uzyskania próbek i wyceny projektu. Należy wyraźnie określić, czy zapytanie dotyczy tkaniny w rolkach, wykonanego elementu tekstylnego, pasa zamiennego czy kompletnego złącza kompensacyjnego.
