Taśma izolacyjna z bazaltu do rurociągów przemysłowych: dobór materiału i mocowanie

Taśma izolacyjna bazaltowa to wąsko tkany materiał tekstylny wykonany z przędzy z włókien bazaltowych, stosowany do miejscowego owijania termicznego, izolacji rur i urządzeń. W przypadku rurociągów przemysłowych, materiał należy dobrać na podstawie rzeczywistej temperatury taśmy, wymaganego pokrycia, kontaktu mechanicznego i metody mocowania. Taśmy bazaltowej nie należy wybierać tylko dlatego, że włókno ma wyższą temperaturę niż inny materiał tekstylny.

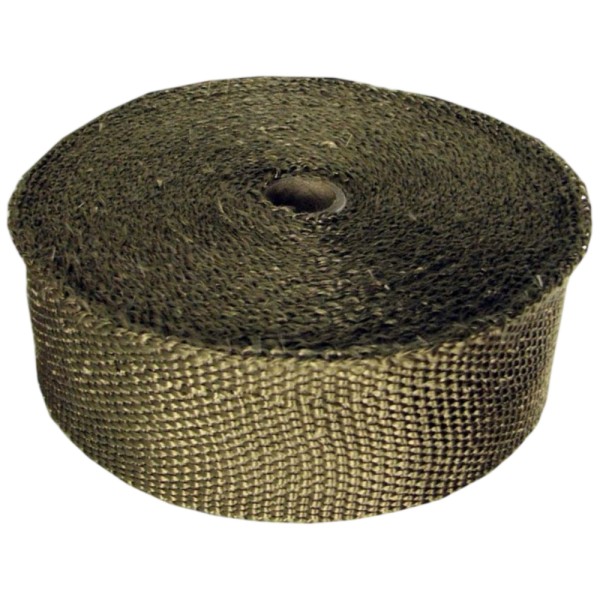

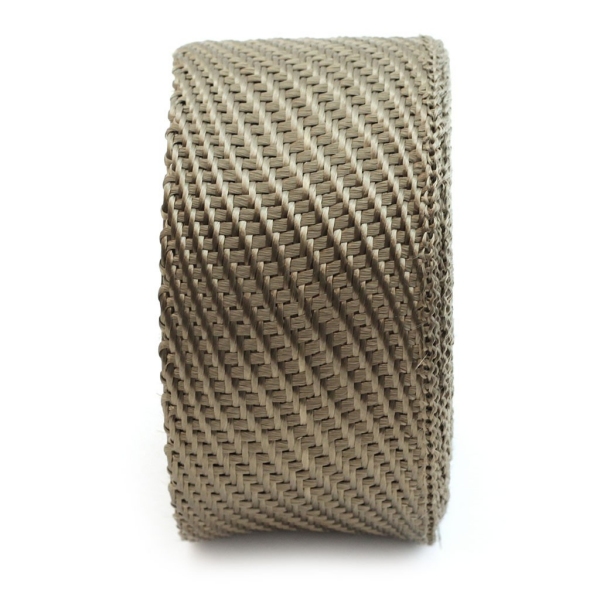

BSTFLEX Taśma bazaltowa wysokotemperaturowa Taśma bazaltowa jest dostarczana jako tkana przemysłowa taśma izolacyjna w różnych szerokościach. Niniejszy przewodnik wyjaśnia, co producent OEM, wykonawca prac konserwacyjnych lub nabywca izolacji powinien określić przed zastosowaniem taśmy bazaltowej na gorących rurach i urządzeniach.

Zacznij od rury i obowiązku izolacji

Najpierw określ, do czego ma służyć taśma. Wąski, tkany pasek może służyć jako izolacja miejscowa, zewnętrzna warstwa owijająca, materiał oporowy w prefabrykowanym zespole termicznym lub warstwa ochronna wokół wybranych gorących sekcji. To różne zadania.

Jeśli projekt ma określony limit strat ciepła lub maksymalną temperaturę powierzchni zewnętrznej, należy ocenić cały system izolacji. Średnica rur, temperatura procesu, grubość izolacji, ruch powietrza, emisyjność, powłoka zewnętrzna i jakość montażu mogą mieć wpływ na wynik. Temperatura robocza włókna bazaltowego sama w sobie nie prognozuje ostatecznej temperatury powierzchni.

W przypadku naprawy lub modernizacji należy ustalić, co było wcześniej zainstalowane. Nie należy zakładać, że ciemny tkany pasek to bazalt. W miarę możliwości należy sprawdzić poprzedni materiał, szerokość, grubość i sposób mocowania.

Kiedy należy rozważyć zastosowanie taśmy bazaltowej?

Taśmę bazaltową można rozważyć w przypadku, gdy do przemysłowego owijania termicznego wymagany jest tkany pasek z włókien mineralnych, a wybrana konstrukcja jest dostosowana do temperatury i warunków pracy. Typowe zastosowania przemysłowe obejmują:

• izolacja rur gorących;
• pakowanie parowe i pakowanie w linii technologicznej;
• konserwacja kotłów i pieców;
• szczegóły izolacji grzejników przemysłowych;
• konserwacja turbin i urządzeń generujących energię;
• uszczelki lub elementy uszczelniające odporne na wysokie temperatury, w których zastosowano pasek tkany;
• zespoły izolacyjne i elementy dylatacyjne, w których bazalt jest zatwierdzonym materiałem.

Te zastosowania nie oznaczają, że jedna konstrukcja taśmy nadaje się do każdej rury, uszczelki czy złącza kompensacyjnego. Należy określić rzeczywiste narażenie, obciążenie mechaniczne i kryteria akceptacji.

Bazalt kontra włókno szklane: nie porównuj tylko maksymalnej temperatury

Dla nabywców przemysłowych przydatne jest porównanie konkretnych gotowych konstrukcji taśm. Taśmy bazaltowe i z włókna szklanego mogą różnić się składem chemicznym włókien, strukturą przędzy, odpornością na ścieranie, elastycznością, dostępnymi rozmiarami i limitami użytkowania.

BSTFLEX dostarcza również taśma izolacyjna z włókna szklanego tkanego. Jeżeli oba materiały wydają się technicznie możliwe do zastosowania, należy je porównać, biorąc pod uwagę wymagania instalacji, zamiast zakładać, że materiał o wyższej opublikowanej temperaturze jest automatycznie lepszym zakupem.

Jeśli potwierdzona konstrukcja z włókna szklanego spełnia już warunki eksploatacyjne, zmiana na bazalt może zwiększyć koszty, nie rozwiązując rzeczywistego problemu. Jeśli włókno szklane nie spełnia wymaganych parametrów termicznych lub mechanicznych, należy udokumentować ten wymóg i porównać go z bazaltem.

Używaj temperatury roboczej gotowej taśmy, a nie temperatury topnienia

Aktualna informacja o produkcie BSTFLEX str. 118 zawiera wartość temperatury roboczej dla taśmy bazaltowej oraz osobno wyższą temperaturę topnienia. Wartości te nie są zamienne.

Temperatura topnienia opisuje przemianę materiału; nie jest to zalecana temperatura ciągłej pracy dla produktu tkanego. Granicę użytkowania można kontrolować poprzez wytrzymałość włókna, konstrukcję przędzy, obróbkę powierzchni, obciążenie mechaniczne i warunki instalacji.

Przed zakupem należy zapytać o temperaturę pracy ciągłej i ewentualne limity krótkotrwałej ekspozycji dla konkretnej konstrukcji taśmy. Jeśli rura doświadcza szczytowych wartości temperatury rozruchu lub cykli termicznych, należy osobno podać szczytową temperaturę, czas trwania i częstotliwość.

Nie należy publikować ani określać wyższej ciągłej temperatury tylko dlatego, że inny produkt bazaltowy, tkanina lub produkt konkurencji ma wyższą wartość.

Wybierz szerokość taśmy wokół geometrii rury

Szersza taśma pokrywa większy obszar na jednym zwoju, ale nie oznacza to automatycznie łatwiejszej instalacji. Wokół prostej, dostępnej rury, szerszy pasek może zmniejszyć liczbę zwojów. Wokół małych średnic, kolanek, odgałęzień i wsporników, węższa szerokość taśmy może zapewnić bardziej spójne dopasowanie.

Zmierz średnicę zewnętrzną na rzeczywistej powierzchni owijania. Jeśli taśma bazaltowa jest nakładana na inną warstwę izolacji, użyj średnicy zewnętrznej tej warstwy, a nie nominalnej średnicy rury.

Przed złożeniem zamówienia zapisz przeszkody:

• podpory i podstawy rur;
• zawory i kołnierze;
• połączenia instrumentów;
• spoiny wymagające dostępu kontrolnego;
• linie odgałęzione;
• tabliczki znamionowe lub identyfikacyjne, które muszą pozostać widoczne.

W miejscach, w których przewiduje się częste prace konserwacyjne, należy określić punkty początkowe i końcowe, tak aby można było usunąć taśmę bez naruszania większego systemu izolacyjnego.

Zdefiniuj nakładanie się jako wymóg instalacji

Nakładanie się wpływa na pokrycie, ilość materiału i grubość miejscową. Nie pozostawiaj decyzji każdemu instalatorowi, chyba że procedura projektu dopuszcza taką zmianę.

Określ nakładanie jako procent szerokości taśmy lub jako przesunięcie wymiarowe na obrót. Zastosuj tę samą metodę na rysunku, w instrukcji roboczej i w kosztorysie materiałowym.

Na zakrętach i przejściach, wizualny nakład może różnić się od wartości nominalnej na prostej rurze. Przed oszacowaniem wielkości produkcji należy wypróbować najtrudniejszą geometrię. Zmarszczki i duże lokalne nakłady mogą powodować nierównomierne nawarstwianie się materiału i kolidować z sąsiednimi elementami.

Dodanie kolejnych warstw zwiększa grubość materiału, ale nie podnosi dopuszczalnego limitu temperatury roboczej konstrukcji z włókien bazaltowych.

Mocowanie mechaniczne powinno być dostosowane do środowiska rurociągu

Taśma bazaltowa tkana w sposób prosty nie ma naturalnej funkcji klejącej, chyba że zamówiona zostanie specjalna konstrukcja podkładowa. Długotrwałe utrzymanie zależy zatem od zatwierdzonej metody owijania i mocowania.

W zależności od konstrukcji urządzenia, do mocowania można użyć odpowiedniego drutu, opasek zaciskowych, opaski zaciskowej lub innego rozwiązania mechanicznego zatwierdzonego do stosowania w danej temperaturze i środowisku. Mocowanie powinno utrzymywać opaskę bez przecinania materiału ani uszkadzania powłoki rury, kabla, węża lub izolacji znajdującej się pod spodem.

Należy wziąć pod uwagę rozszerzalność cieplną i wibracje. Mocowanie, które jest stabilne na zimnej, nieruchomej rurze, może zachowywać się inaczej po wielokrotnym nagrzewaniu i schładzaniu lub pod wpływem wibracji podłączonego sprzętu.

Nie należy używać taśmy ani jej mocowania jako podparcia konstrukcyjnego rurociągów. Utrzymywanie izolacji i podparcie rurociągów to dwie różne funkcje.

Zwróć uwagę na podpory, łokcie i punkty końcowe

Prosta rura jest zazwyczaj najprostszym elementem izolacji. Podpory, kolanka i punkty końcowe są bardziej narażone na nierównomierne pokrycie lub miejscowe zużycie.

Podpory rurowe

Sprawdź, czy taśma będzie stykać się z butem, zaciskiem lub krawędzią podporową. Powtarzające się ruchy mogą uszkodzić każdy materiał tekstylny. Jeśli nie da się uniknąć ocierania, montaż może wymagać osobnego elementu zabezpieczającego przed zużyciem.

Łokcie

Użyj szerokości i kąta opasania, które pozwolą materiałowi podążać za promieniem bez nadmiernego zaginania. Montaż próbny jest bardziej niezawodny niż zakładanie, że ten sam zakład zastosowany na prostym odcinku automatycznie sprawdzi się przy ciasnym zakręcie.

Końce i przejścia

Określ, jak zachować ostatni zwój. Nie pozostawiaj luźnej krawędzi w pobliżu ruchomych maszyn ani punktu kontrolnego. Jeśli owijka bazaltowa styka się z innym systemem izolacji, określ przejście, zamiast polegać na improwizowanym założeniu.

Sprawdź narażenie na działanie substancji chemicznych, używając rzeczywistego płynu procesowego

Bazalt jest często określany jako odporny chemicznie, ale ogólne stwierdzenie nie wystarcza do określenia specyfikacji przemysłowej. Zgodność zależy od konkretnego środka chemicznego, jego stężenia, temperatury i czasu ekspozycji.

Jeśli taśma może mieć kontakt z chemikaliami procesowymi, olejami, płynami czyszczącymi lub kondensatem, należy podać ich nazwy i warunki pracy. Należy poprosić o informacje dotyczące kompatybilności, aby uzyskać dokładną informację o strukturze bazaltu. Nie należy przekształcać ogólnych deklaracji materiałowych w uniwersalną odporność na kwasy, zasady lub rozpuszczalniki.

Należy również wziąć pod uwagę, co dzieje się po skażeniu. Tekstylia mogą pozostać nienaruszone, wchłaniając lub zatrzymując płyn procesowy. Wymagania dotyczące konserwacji, czyszczenia i wymiany powinny odzwierciedlać rzeczywiste warunki panujące w zakładzie.

Nie należy używać taśmy bazaltowej do naprawy rur ciśnieniowych

Taśma termoizolacyjna nie jest materiałem naprawczym utrzymującym ciśnienie. Nie należy jej używać do maskowania nieszczelnej rury, pękniętego spawu ani uszkodzonej granicy ciśnienia.

W przypadku uszkodzenia mechanicznego rurociągu należy postępować zgodnie z zatwierdzoną procedurą kontroli i naprawy. Taśma bazaltowa może być stosowana wyłącznie ze względu na jej określoną rolę izolacyjną lub ochronną po zatwierdzeniu systemu ciśnieniowego jako bezpiecznego.

Zatwierdź taśmę na reprezentatywnym odcinku rury

Przed ponownym zakupem należy zainstalować proponowaną taśmę bazaltową na reprezentatywnym odcinku, uwzględniając zamierzoną szerokość, nakładanie, liczbę przejść i metodę mocowania.

Nagrywać:

• numer części taśmy i jej budowa;
• szerokość i grubość nominalna;
• rura lub izolowana średnica zewnętrzna;
• zachodzić na siebie;
• liczba przebiegów owijania;
• materiał mocujący i odstępy;
• temperatura robocza i szczytowa;
• jakiekolwiek narażenie na działanie substancji chemicznych lub wilgoci;
• wynik kontroli po uzgodnionym cyklu operacyjnym.

Sprawdź osłonę pod kątem przesunięć, odsłoniętych rur, uszkodzonych krawędzi, luźnych mocowań i zużycia w punktach styku. W przypadku gdy wymagana jest izolacyjność cieplna, zmierz wymaganą temperaturę lub wynik strat ciepła, zamiast zatwierdzać system wyłącznie na podstawie wyglądu.

Co powinien umieścić nabywca przemysłowy w zapytaniu ofertowym?

Taśma izolacyjna z bazaltu do rurociągów przemysłowych

Aktualna strona produktu BSTFLEX p118 zawiera listę tkanych taśm bazaltowych o szerokościach od 25 mm do 200 mm, standardowej grubości 1,5 mm oraz rolkach 30 m. Specjalne szerokości, grubości, długości i opakowania można omówić po złożeniu zapytania. Przed ostatecznym zatwierdzeniem prosimy o potwierdzenie aktualnej specyfikacji produkcyjnej i obowiązujących danych technicznych.

BSTFLEX dostarcza Taśma bazaltowa wysokotemperaturowa Do przemysłowych izolacji termicznych i owijania. Prosimy o przesłanie wymiarów rur, temperatury roboczej, wymaganego rozmiaru taśmy, sposobu mocowania i ilości w celu doboru produktu i otrzymania wyceny.

W przypadku innych materiałów i konstrukcji przemysłowych należy porównać Taśmy przemysłowe wysokotemperaturowe BSTFLEX.

Poproś o wycenę taśmy izolacyjnej bazaltowej na potrzeby Twojego projektu dotyczącego rurociągów lub urządzeń przemysłowych.
