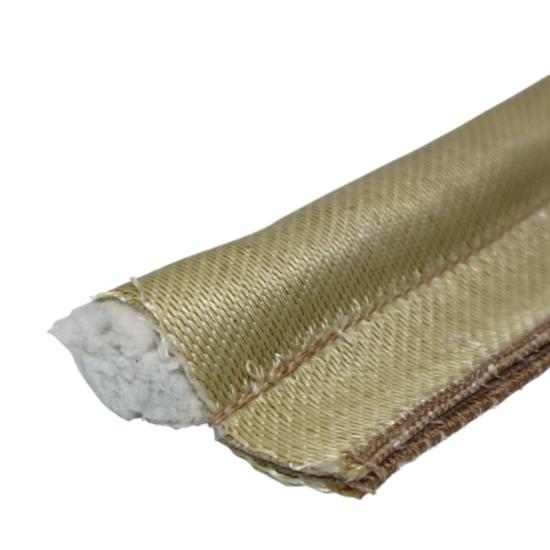

Uszczelka kijanki z rdzeniem ceramicznym pokrytym tkaniną krzemionkową

Uszczelka kijanka BSTFLEX z rdzeniem ceramicznym pokrytym tkaniną krzemionkową to elastyczne, wysokotemperaturowe rozwiązanie uszczelniające przeznaczone do drzwi pieców, pieców przemysłowych, pieców do obróbki cieplnej i innych systemów obróbki cieplnej. Jej profil typu „babka-ogon” łączy w sobie ściśliwą bańkę uszczelniającą z wydłużonym końcem montażowym, dzięki czemu uszczelka zapewnia ciągłe uszczelnienie wokół drzwi, paneli dostępowych i otworów w urządzeniach.

Uszczelnienie bańki wykonane jest wokół ceramicznego rdzenia i osłonięte wysokotemperaturową tkaniną krzemionkową. Rdzeń ceramiczny zapewnia strukturalne wsparcie bańki, a powłoka z tkaniny krzemionkowej tworzy odporną na wysokie temperatury warstwę zewnętrzną, idealną do pracy w wymagających warunkach termicznych. Część końcową można mechanicznie zamocować do ramy urządzenia, tworząc niezawodne uszczelnienie obwodowe.

Nazywany równieżceramiczna uszczelka kijanki,uszczelka kijanki z rdzeniem ceramicznym,uszczelka kijanki krzemionkowejLubtaśma uszczelniająca do kijanek, konstrukcję tę można wyprodukować w niestandardowych wymiarach i konfiguracjach, zgodnie z projektem sprzętu klienta.

Konstrukcja uszczelki kijanki z rdzeniem ceramicznym

Konstrukcja tej uszczelki kijanki opiera się na zaokrąglonej gruszce i wydłużonym ogonie. W przeciwieństwie do wersji z rdzeniem metalowym, gruszka uszczelniająca wykorzystuje rdzeń ceramiczny, zapewniający wewnętrzne wsparcie. Cała konstrukcja jest pokryta tkaniną krzemionkową, tworząc elastyczne uszczelnienie tekstylne odporne na wysokie temperatury.

Jak działa uszczelka kijanki z rdzeniem ceramicznym?

Uszczelka kijankowa uszczelnia połączenie poprzez ściskanie jej zaokrąglonej końcówki. Ogon montażowy jest dociskany do ramy urządzenia i mocowany za pomocą odpowiedniej metody mocowania mechanicznego. Po zamknięciu drzwi lub panelu końcówka jest dociskana do powierzchni styku.

Sprasowana gruszka wypełnia przestrzeń między dwiema powierzchniami, tworząc ciągłą barierę termiczną. Elastyczna konstrukcja tekstylna pozwala uszczelce dopasować się do obwodu otworu, jednocześnie dostosowując się do normalnego ruchu i drobnych odchyleń wymiarowych.

Ceramiczny rdzeń podtrzymuje żarówkę od wewnątrz, natomiast osłona z tkaniny krzemionkowej chroni konstrukcję uszczelki przed bezpośrednim działaniem otaczającego środowiska termicznego.

Dlaczego warto zastosować rdzeń ceramiczny w uszczelce kijanki?

Rdzeń ceramiczny można wybrać, gdy zastosowanie uszczelnienia wysokotemperaturowego wymaga niemetalowej struktury wewnętrznej. Materiały ceramiczne zapewniają doskonałą odporność termiczną i mogą utrzymać kształt uszczelki bez wprowadzania metalowego rdzenia do konstrukcji uszczelki.

Wybór pomiędzy rdzeniem ceramicznym, rdzeniem ze stali nierdzewnej, rdzeniem Inconel lub innym wzmocnieniem zależy od temperatury zastosowania, wymagań dotyczących ściskania, ruchu mechanicznego i warunków montażu.

W przypadku urządzeń termicznych, w których uszczelka jest narażona przede wszystkim na wysokie temperatury i wymaga lekkiej, odpornej na ciepło konstrukcji wewnętrznej,uszczelka kijanki z rdzeniem ceramicznymmoże być skuteczną metodą uszczelniania.

Powłoka z tkaniny krzemionkowej do uszczelniania w wysokich temperaturach

Zewnętrzna powłoka z tkaniny krzemionkowej jest przeznaczona do zastosowań w wysokich temperaturach, w których konwencjonalne materiały uszczelniające z gumy, polimerów lub standardowych materiałów tekstylnych się nie sprawdzają.

Tkanina krzemionkowa tworzy odporną na ciepło warstwę zewnętrzną wokół rdzenia ceramicznego i pomaga chronić uszczelkę przed promieniowaniem cieplnym i działaniem wysokich temperatur. Rzeczywista wydajność gotowej uszczelki zależy od gatunku tkaniny krzemionkowej, konstrukcji rdzenia ceramicznego, nici do szycia, wymiarów uszczelki i warunków pracy.

BSTFLEX może dobrać odpowiednią konstrukcję materiału tekstylnego do wymagań klienta dotyczących temperatury i uszczelnienia.

Zalety uszczelki kijanki z ceramiki krzemionkowej

Konstrukcja tekstyliów wysokotemperaturowych

Powłoka z tkaniny krzemionkowej jest przeznaczona do wymagających środowisk termicznych i stanowi ochronną warstwę zewnętrzną wokół rdzenia ceramicznego.

Podparcie rdzenia ceramicznego

Rdzeń ceramiczny podtrzymuje okrągłą bańkę i zapewnia niemetalową strukturę wewnętrzną do zastosowań uszczelniających w wysokich temperaturach.

Elastyczny profil cebulkowo-ogonowy

Zaokrąglona końcówka zapewnia uszczelnienie kompresyjne, natomiast wydłużony koniec tworzy wygodną sekcję montażową do przymocowania do sprzętu.

Opcje profilu niestandardowego

Średnicę żarówki, szerokość i grubość ogona, długość uszczelki i ogólną konfigurację można dostosować do dostępnej przestrzeni montażowej i wymaganego stopnia kompresji.

Nadaje się do cykli termicznych

Elastyczna konstrukcja tekstylna nadaje się do urządzeń, które są wielokrotnie nagrzewane, chłodzone, otwierane i zamykane, pod warunkiem, że uszczelka zostanie prawidłowo dobrana i zamontowana w zależności od zastosowania.

Opcja rdzenia niemetalowego

Rdzeń ceramiczny stanowi alternatywę dla uszczelek kijankowych wzmacnianych metalem, w których preferowany jest rdzeń wewnętrzny niemetalowy.

Produkcja niestandardowych uszczelek kijanek

Nie ma jednego standardowego profilu odpowiedniego dla każdego pieca. Rozmiar cebuli i wymiary ogona powinny odpowiadać dostępnej szczelinie, odległości ściskania i konstrukcji montażowej.

BSTFLEX produkuje na zamówienieuszczelki kijanki z rdzeniem ceramicznymZgodnie z rysunkami, próbkami i specyfikacjami wymiarowymi. Uszczelkę można skonfigurować do odcinków prostych, otworów okrągłych, ram prostokątnych i innych niestandardowych geometrii urządzeń.

Dane techniczne

Zastosowania uszczelek kijanek z rdzeniem ceramicznym

Uszczelki kijanki z rdzeniem ceramicznymstosowane są w urządzeniach pracujących w wysokich temperaturach, w których wymagane jest elastyczne uszczelnienie obwodowe wokół drzwi, paneli i otworów.

• Drzwi pieców przemysłowych
• Drzwi do piekarników przemysłowych
• Drzwi pieca
• Sprzęt do obróbki cieplnej
• Komory do obróbki cieplnej
• Piece wsadowe
• Piece przenośnikowe
• Piece suszarnicze
• Piece do malowania proszkowego
• Panele dostępowe do wysokich temperatur
• Drzwi inspekcyjne
• Komory grzewcze
• Sprzęt do obróbki szkła
• Obudowy wysokotemperaturowe

Ceramiczna uszczelka kijankowa do drzwi pieca

Drzwi pieca muszą utrzymywać kontrolowaną szczelność podczas wielokrotnego otwierania i zamykania podczas produkcji, kontroli lub konserwacji.ceramiczna uszczelka kijankizapewnia ściśliwą żarówkę, która dopasowuje się do obwodu drzwi, podczas gdy ogon jest przymocowany do ramy pieca.

Konstrukcja z tkaniny krzemionkowej i rdzenia ceramicznego zapewnia połączenie elastycznego uszczelnienia i odporności na wysokie temperatury. Profil można dostosować do szczeliny drzwi pieca, sposobu montażu i wymaganego stopnia kompresji.

Uszczelka kijanki krzemionkowej do pieców przemysłowych

Afoka kijanka krzemionkowaMożna go montować wokół drzwiczek piekarników przemysłowych i otworów dostępowych, gdzie wymagane jest elastyczne uszczelnienie odporne na wysokie temperatury. Uszczelnienie jest ściskane podczas zamykania drzwiczek, co pomaga zmniejszyć odstęp między drzwiczkami a ramą.

Ogon montażowy można zaprojektować tak, aby odpowiadał preferowanemu przez klienta sposobowi mocowania. Dzięki temu uszczelka nadaje się zarówno do nowego sprzętu, jak i do zastosowań w uszczelnieniach zamiennych.

Uszczelka kijanki, uszczelka kijanki i taśma kijanki

Klienci mogą używać różnych terminów podczas wyszukiwania tego typu produktów uszczelnianych w wysokiej temperaturze.Uszczelka kijankiIfoka kijankasą powszechnie stosowane do profilu cebulowo-ogonowego, podczas gdytaśma kijankowaItaśma uszczelniająca do kijaneksą również używane przez dostawców do opisu elastycznych konstrukcji uszczelniających.

Terminologia nie zawsze definiuje materiał. Uszczelka kijankowa może być produkowana z różnymi kombinacjami powłoki i rdzenia, w zależności od temperatury i wymagań mechanicznych danego zastosowania.

W przypadku tego produktu definiującą konstrukcją jestpokrycie z tkaniny krzemionkowej z rdzeniem ceramicznym.

Jak wybrać odpowiednią uszczelkę kijanki

Wybór odpowiedniej uszczelki wymaga czegoś więcej niż tylko doboru średnicy główki. Przed rozpoczęciem produkcji należy uwzględnić całe środowisko uszczelnienia.

• Temperatura pracy
• Maksymalna ekspozycja na temperaturę
• Odległość kompresji żarówki
• Dostępna przestrzeń instalacyjna
• Ruch drzwi lub panelu
• Metoda montażu
• Średnica żarówki
• Wymiary ogona
• Materiał rdzenia
• Gatunek tkaniny krzemionkowej
• Wymagana długość uszczelki
• Geometria sprzętu

Dostarczenie rysunku lub próbki pozwala firmie BSTFLEX na dokładniejszą ocenę wymaganego profilu i opracowanie odpowiedniej, niestandardowej konstrukcji uszczelki.

Dlaczego warto wybrać BSTFLEX?

Firma BSTFLEX opracowuje i produkuje wysokotemperaturowe produkty tekstylne, komponenty do ochrony termicznej oraz elastyczne rozwiązania uszczelniające do zastosowań przemysłowych. Nasze możliwości produkcji uszczelek typu kijanka pozwalają na produkcję profili niestandardowych, zamiast ograniczać klientów do jednego standardowego rozmiaru.

• Niestandardowe profile uszczelek kijanek z rdzeniem ceramicznym
• Pokrowce z tkaniny krzemionkowej odporne na wysokie temperatury
• Niestandardowe wymiary żarówki i ogona
• Długości niestandardowe i konfiguracje formowane
• Produkcja uszczelek zamiennych OEM
• Produkcja na podstawie rysunków lub próbek
• Materiał wsparcia konstrukcyjnego
• Nadaje się do przemysłowych zastosowań uszczelniających w wysokich temperaturach

Często zadawane pytania

Czym jest uszczelka kijanki z rdzeniem ceramicznym?

Uszczelka kijanki z rdzeniem ceramicznym to uszczelka wysokotemperaturowa typu „gruszka i ogon”, w której rdzeń ceramiczny znajduje się wewnątrz uszczelniającej gruszki, a wokół konstrukcji znajduje się powłoka tekstylna odporna na wysoką temperaturę.

Jaki jest cel pokrycia z tkaniny krzemionkowej?

Tkanina krzemionkowa tworzy zewnętrzną warstwę tekstylną odporną na wysoką temperaturę i chroni wewnętrzny rdzeń ceramiczny, zapewniając jednocześnie odsłoniętą powierzchnię uszczelniającą.

Czym jest foka kijankowa?

Uszczelka kijankowa to elastyczny produkt uszczelniający z zaokrągloną gruszką i końcówką montażową. Jest powszechnie stosowana w pobliżu drzwiczek pieców, piekarników, pieców kaflowych i otworów urządzeń cieplnych.

Czy uszczelka kijankowa jest tym samym co taśma kijankowa?

Terminy te mogą odnosić się do blisko spokrewnionych produktów do uszczelniania wysokotemperaturowego typu „bulb-and-tail”. Dokładna konstrukcja różni się w zależności od producenta i zastosowania.

Czy uszczelkę kijanki z rdzeniem ceramicznym można dostosować do indywidualnych potrzeb?

Tak. BSTFLEX może dostosować średnicę żarówki, wymiary ogona, długość, profil, konstrukcję pokrywy i inne wymiary do wymagań klienta.

Czy mogę dostarczyć rysunek lub próbkę?

Tak. Rysunek techniczny, specyfikacja wymiarowa lub próbka fizyczna mogą służyć jako punkt odniesienia przy produkcji niestandardowych uszczelek kijanek.

Gdzie stosuje się uszczelki kijanki z rdzeniem ceramicznym?

Typowe zastosowania obejmują piece przemysłowe, suszarnie, piece kaflowe, urządzenia do obróbki cieplnej, komory do obróbki cieplnej, urządzenia suszące i panele dostępowe do wysokich temperatur.

Jak poprosić o wycenę?

Należy podać profil uszczelki, średnicę żarówki, wymiary końcówki, wymaganą długość, temperaturę pracy i metodę montażu. W przypadku konieczności dopasowania uszczelki do istniejącego elementu zaleca się rysunek lub próbkę.

Zamów niestandardową uszczelkę z rdzeniem ceramicznym do kijanki

BSTFLEX dostarczauszczelki kijanki z rdzeniem ceramicznym pokrytym tkaniną krzemionkowąDo zastosowań w wysokotemperaturowych zastosowaniach przemysłowych w zakresie uszczelnień. Prześlij nam swój rysunek, próbkę lub wymagania wymiarowe, abyśmy mogli zaprojektować rozwiązanie dostosowane do Twojego pieca, suszarni, paleniska lub urządzeń do obróbki cieplnej.
