Pokrywa z tkaniny ceramicznej Uszczelka kijanki z rdzeniem ceramicznym

TenPokrywa z tkaniny ceramicznej Uszczelka kijanki z rdzeniem ceramicznymto wysokotemperaturowe rozwiązanie uszczelniające przeznaczone do urządzeń termicznych, w których konwencjonalne uszczelki gumowe, plastikowe lub tekstylne nie zapewniają wystarczającej odporności na ciepło. Łączy ono odporną na ciepło powłokę zewnętrzną z tkaniny ceramicznej z rdzeniem wewnętrznym na bazie ceramiki, tworząc elastyczny profil uszczelniający do drzwi, paneli, otworów dostępowych i innych połączeń narażonych na wysokie temperatury.

Charakterystyczna konstrukcja typu „bulb-and-tail” umożliwia dociśnięcie uszczelki do powierzchni styku, a przymocowany „tail” zapewnia praktyczną metodę montażu. W zależności od konstrukcji urządzenia, „tail” może być zabezpieczony mechanicznie lub wbudowany w kanał mocujący. BSTFLEX może wyprodukować uszczelkę o niestandardowych średnicach, długościach, profilach, konstrukcjach rdzenia i konfiguracjach mocowania, zarówno dla producentów OEM, jak i na części zamienne.

Budowa produktu

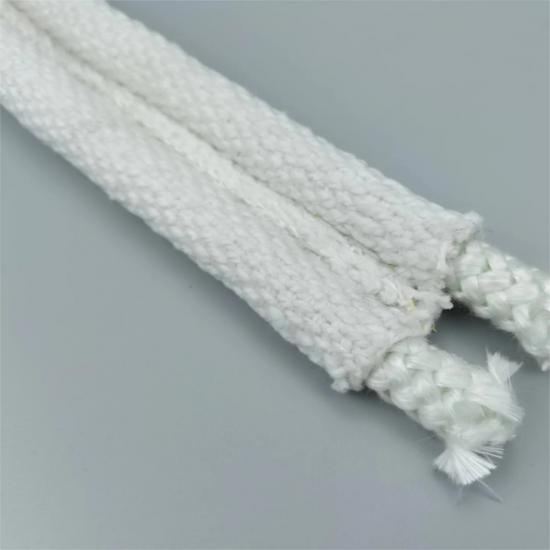

Ta ceramiczna uszczelka kijanka została zaprojektowana jako wieloelementowy zespół uszczelniający, a nie prosty pasek materiału. Zewnętrzna warstwa materiału ceramicznego chroni strukturę wewnętrzną przed bezpośrednim działaniem źródła ciepła, a rdzeń ceramiczny zapewnia korpus niezbędny do uformowania i utrzymania profilu uszczelnienia.

Jak działa uszczelka kijanki z rdzeniem ceramicznym

Uszczelka kijankowa wykorzystuje zaokrągloną sekcję uszczelniającą połączoną z płaskim lub wydłużonym końcem montażowym. Po zamknięciu drzwi lub panelu urządzenia, sekcja cylindryczna jest dociskana do powierzchni styku. To kontrolowane dociskanie pomaga zamknąć połączenie i ograniczyć przedostawanie się gorących gazów, ciepła, pyłu i innych mediów procesowych przez otwór.

W przeciwieństwie do uszczelki płaskiej, która opiera się głównie na kontakcie powierzchniowym, profil główkowy może kompensować pewien stopień ruchu i nieregularności między dwoma współpracującymi elementami. Dzięki temu konstrukcja ta jest szczególnie przydatna w przypadku drzwi termicznych i paneli dostępowych, które są wielokrotnie otwierane i zamykane.

Powłoka z tkaniny ceramicznej do uszczelniania w wysokich temperaturach

Powłoka z tkaniny ceramicznej jest wybierana do zastosowań, w których powierzchnia uszczelki jest narażona na znaczne obciążenia termiczne. Konstrukcje z tkaniny ceramicznej nadają się do wymagających środowisk ochrony termicznej i uszczelniania, zachowując swoją funkcjonalność w temperaturach znacznie przekraczających praktyczny zakres konwencjonalnych organicznych materiałów uszczelniających.

Konstrukcja z tkaniny zapewnia również elastyczność, co jest ważne, gdy uszczelka musi dopasować się do zakrzywionej ościeżnicy drzwi, nieregularnego obwodu lub powierzchni metalowej. Gotowa uszczelka może być produkowana w odcinkach ciągłych, formowanych odcinkach lub w postaci niestandardowych zespołów, w zależności od geometrii urządzenia.

Rdzeń ceramiczny do drzwi urządzeń termicznych

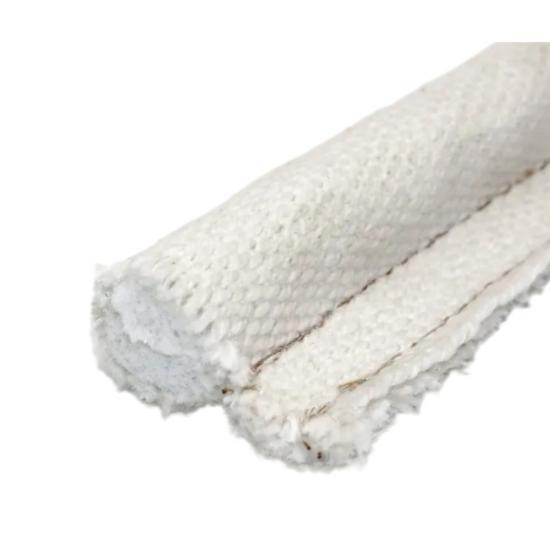

Ceramiczny rdzeń nadaje uszczelce kijanki charakterystyczny zaokrąglony profil uszczelniający. Zapewnia objętość wymaganą do kompresji, zachowując jednocześnie lekką, niemetalową konstrukcję wewnętrzną.

Rdzeń ceramiczny może być korzystny w urządzeniach, w których uszczelka musi wytrzymać wysokie temperatury bez wprowadzania rdzenia metalowego do profilu uszczelniającego. Gęstość, średnicę, elastyczność i konstrukcję rdzenia można dobrać w zależności od wymaganych właściwości ściskających i dostępnej przestrzeni montażowej.

Główne zalety

• Zaprojektowane do środowisk uszczelniających o wysokiej temperaturze
• Zewnętrzna powłoka z tkaniny ceramicznej do wymagających zastosowań termicznych
• Rdzeń ceramiczny zapewnia lekką, niemetalową konstrukcję uszczelniającą
• Profil żarówki zapewnia uszczelnienie kompresyjne wokół drzwi i paneli
• Elastyczna konstrukcja umożliwia dopasowanie do zakrzywionych i nieregularnych powierzchni sprzętu
• Nadaje się do wielokrotnego otwierania i zamykania drzwi urządzeń termicznych
• Możliwość produkcji w niestandardowych średnicach, długościach i profilach
• Dostępne dla sprzętu OEM i wymagań dotyczących uszczelek zamiennych
• Nadaje się do pieców przemysłowych, pieców kuchennych, palenisk i innych systemów cieplnych

Opcje uszczelek kijanek z tkaniny ceramicznej na zamówienie

Urządzenia przemysłowe rzadko wykorzystują jeden uniwersalny rozmiar uszczelki. BSTFLEX produkuje ceramiczne uszczelki z tkaniny kijankowej, dostosowane do wymiarów i wymagań montażowych danego zastosowania.

Zastosowania ceramicznych uszczelek kijanek

Uszczelnienia kijanki z rdzeniem ceramicznym są powszechnie stosowane w urządzeniach przemysłowych, w których elastyczne uszczelnienie obwodowe musi działać w pobliżu stref o wysokiej temperaturze. Typowe zastosowania obejmują:

• Drzwi pieców przemysłowych
• Obudowy pieców do obróbki cieplnej
• Drzwi do piekarników przemysłowych
• Drzwi pieca i panele dostępowe
• Sprzęt do obróbki cieplnej
• Drzwi inspekcyjne do wysokich temperatur
• Panele dostępu do urządzeń spalania
• Sprzęt wyłożony materiałem ogniotrwałym
• Systemy suszenia i utwardzania
• Niestandardowe obudowy termiczne OEM

Uszczelnianie drzwi pieca i drzwi pieca

Drzwi pieców i pieców stanowią szczególnie wymagające środowisko uszczelnień. Uszczelka może być narażona na wysokie temperatury, powtarzające się cykle termiczne, ściskanie mechanizmu zamykającego oraz ruchy spowodowane rozszerzaniem się i kurczeniem otaczającej ją konstrukcji metalowej.

Część gruszkowa ceramicznej uszczelki kijankowej jest umieszczona wzdłuż obwodu uszczelnienia, a ogon jest przymocowany do drzwi lub ramy. Podczas zamykania drzwi gruszkowata część jest ściskana, aby utworzyć kontakt z przeciwległą powierzchnią. Elastyczny profil pomaga kompensować drobne zmiany ustawienia, które mogą wystąpić podczas obróbki termicznej.

Uszczelka drzwi piekarnika przemysłowego

W przypadku pieców przemysłowych uszczelkę można umieścić na obwodzie drzwi uchylnych, podnoszonych, przesuwnych lub zdejmowanych. Ceramiczna powłoka materiałowa zapewnia odporną na ciepło powierzchnię tekstylną, a ceramiczny rdzeń zachowuje kształt uszczelki.

W przypadku projektów OEM firma BSTFLEX może pracować na podstawie rysunków, próbek, zdjęć z wymiarami lub istniejących specyfikacji uszczelek, aby opracować odpowiedni profil.

Uszczelka kijanki, uszczelka kijanki i taśma kijanki

Różne gałęzie przemysłu i dostawcy stosują różne nazwy dla tego typu elastycznej uszczelki odpornej na wysokie temperatury.Uszczelka kijanki,foka kijanka,taśma kijankowa, Itaśma uszczelniająca do kijanekmoże odnosić się do podobnych konstrukcji uszczelniających typu cebulka-ogon.

Termin używany dla konkretnego produktu często zależy od jego zastosowania i metody mocowania. Na potrzeby zaopatrzenia i poszukiwań inżynieryjnych, BSTFLEX może dostarczyć ceramiczne uszczelki z tkaniny kijankowej zgodnie z terminologią używaną w rysunkach, specyfikacjach lub dokumentacji konserwacyjnej klienta.

Informacje techniczne

Rzeczywistą temperaturę pracy należy ocenić wraz z czasem ekspozycji, atmosferą, sprężaniem, ruchem mechanicznym, bezpośrednim kontaktem z płomieniem, metodą montażu oraz konkretnymi materiałami ceramicznymi użytymi w gotowej uszczelce. BSTFLEX może zalecić odpowiednią konstrukcję po przeanalizowaniu warunków zastosowania.

Dlaczego warto wybrać BSTFLEX do ceramicznych uszczelek kijanek

BSTFLEX opracowuje i produkuje elastyczne produkty tekstylne chroniące przed wysoką temperaturą i chroniące przed działaniem temperatury do zastosowań przemysłowych. Nasza produkcja uszczelek kijanek może być dostosowana do wymiarów specyficznych dla danego zastosowania, zamiast ograniczać się do jednego standardowego profilu.

W przypadku projektów OEM i projektów zamiennych, możemy ocenić wymaganą średnicę żarówki, wymiary końcówki, konstrukcję tkaniny ceramicznej, charakterystykę rdzenia, długość całkowitą, konfigurację narożników oraz metodę montażu. Takie podejście pomaga inżynierom dobrać uszczelkę pasującą do konkretnego urządzenia, zamiast dostosowywać urządzenie do standardowego uszczelnienia.

Często zadawane pytania

Czym jest uszczelka kijanki z rdzeniem ceramicznym i powłoką z tkaniny ceramicznej?

Jest to wysokotemperaturowa uszczelka kijankowa, składająca się z zewnętrznej powłoki z ceramicznej tkaniny i ceramicznego rdzenia wewnętrznego. Konstrukcja typu „gruszka-ogon” pozwala zaokrąglonej części zapewnić uszczelnienie kompresyjne, a „ogon” stanowi powierzchnię mocowania.

Gdzie stosuje się uszczelki kijanki z rdzeniem ceramicznym?

Są one powszechnie stosowane w pobliżu drzwi pieców wysokotemperaturowych, drzwi pieców przemysłowych, paneli dostępowych do pieców, urządzeń do obróbki cieplnej, otworów inspekcyjnych i innych obudów termicznych.

Jaka jest różnica pomiędzy ceramiczną uszczelką kijanki a standardową uszczelką kijanki?

Główną różnicą jest konstrukcja materiałowa. Ceramiczna uszczelka kijanki wykorzystuje ceramiczne materiały tekstylne i ceramiczne rdzenie dobrane do środowisk wysokotemperaturowych. Inne konstrukcje uszczelek kijanki mogą wykorzystywać włókno szklane, krzemionkę, rdzenie metalowe lub różne powłoki tekstylne, w zależności od zastosowania.

Czy ceramiczną uszczelkę kijanki można dostosować do indywidualnych potrzeb?

Tak. Personalizacja może obejmować średnicę żarówki, szerokość ogona, długość uszczelki, konstrukcję rdzenia, specyfikację tkaniny, geometrię profilu, narożniki i konfigurację mocowania.

Czy można wyprodukować zamienną uszczelkę kijankową na podstawie istniejącej próbki?

Tak. Istniejący wzór uszczelki, rysunek techniczny, specyfikacja wymiarowa lub odpowiednie informacje dotyczące zastosowania mogą posłużyć jako podstawa do opracowania zamiennej uszczelki ceramicznej typu kijanka.

Czy ta uszczelka nadaje się do ciągłej pracy w wysokich temperaturach?

Przydatność zależy od wybranych materiałów ceramicznych i rzeczywistych warunków pracy. Przed wyborem ostatecznej konstrukcji należy wziąć pod uwagę temperaturę ciągłą, cykle termiczne, ściskanie mechaniczne, atmosferę, bezpośrednie narażenie na płomienie oraz warunki montażu.

Zamów niestandardową ceramiczną uszczelkę kijanki

Jeśli potrzebujeszuszczelka kijanki z tkaniny ceramicznejW przypadku pieca, suszarni, komory termicznej lub innego systemu wysokotemperaturowego prosimy o przesłanie do BSTFLEX wymaganych wymiarów i parametrów pracy. Możemy ocenić rozmiar żarówki, konfigurację ogona, tkaninę ceramiczną, konstrukcję rdzenia i ogólny profil pod kątem Państwa zastosowania.

Aby umożliwić szybszą ocenę techniczną, należy dostarczyć rysunek uszczelki, wymiary istniejącej próbki, wymaganą długość, metodę montażu, temperaturę roboczą i zastosowanie sprzętu, o ile są dostępne.

Skontaktuj się z BSTFLEX, aby uzyskać niestandardowe rozwiązanie uszczelki z rdzeniem ceramicznym do kijanki.
