Uszczelka typu „kijanka” do drzwi pieców przemysłowych: przewodnik po doborze, wymianie i produktach OEM

Drzwi pieców przemysłowych wymagają czegoś więcej niż zwykłej taśmy żaroodpornej. Uszczelka musi utrzymywać kontakt na całym obwodzie otworu, wytrzymując jednocześnie wielokrotne cykle zamykania, rozszerzalność cieplną, zmiany temperatury oraz ewentualne odkształcenia ramy drzwi.

Uszczelka typu „kijanka” do drzwi pieców przemysłowychwykorzystuje profil z wypukłością (bulb) i ogonem (tail), aby oddzielić funkcję uszczelniającą od montażowej. Ściśliwa wypukłość styka się z ramą drzwi, podczas gdy ogon zapewnia stabilną powierzchnię do mocowania.

BSTFLEX produkuje niestandardowe przemysłowe uszczelki typu „kijanka” oraz uszczelnienia drzwi piecówz wykorzystaniem włókna szklanego, krzemionki, ceramiki, tkanin powlekanych oraz konstrukcji z rdzeniem wzmocnionym, przeznaczone do zastosowań OEM i wymiany.

Dlaczego drzwi pieców przemysłowych wymagają odpowiedniej konstrukcji uszczelki

Piece przemysłowe działają inaczej niż zwykłe urządzenia domowe. Ich drzwi mogą otwierać się setki lub tysiące razy podczas produkcji, a uszczelka musi zapewniać niezawodny kontakt nawet po wielokrotnym ściskaniu.

Odpowiednia uszczelka drzwi pieca musi uwzględniać:

• Temperaturę roboczą
• Siłę zamykania drzwi
• Dystans ściskania
• Wyrównanie drzwi
• Rozszerzalność cieplną
• Częstotliwość otwierania
• Warunki czyszczenia
• Ekspozycję na ciepło promieniowania
• Wymagany okres eksploatacji

Wybór wyłącznie na podstawie klasy temperaturowej może prowadzić do zakupu nieodpowiedniego zamiennika. O wydajności uszczelki decyduje jej pełna konstrukcja, w tym pokrycie, rdzeń i geometria profilu.

Czym jest uszczelka typu „kijanka” do drzwi pieca?

Uszczelka typu „kijanka” to elastyczny profil uszczelniający składający się z zaokrąglonej wypukłości i płaskiego ogona montażowego.

Ta konstrukcja różni się od płaskiej taśmy uszczelniającej, ponieważ wypukłość tworzy dedykowaną strefę ściskania, podczas gdy ogon utrzymuje uszczelkę we właściwej pozycji.

Jak dobrać uszczelkę do drzwi pieca przemysłowego

1. Zmierz szczelinę przy zamkniętych drzwiach

Najważniejszym pomiarem nie jest średnica starej uszczelki. Jest to rzeczywista przestrzeń dostępna, gdy drzwi pieca są zamknięte.

Zmierz:

• Minimalną szczelinę uszczelniającą
• Maksymalna szczelina uszczelniająca
• Płaskość ościeżnicy
• Warunki narożne
• Miejsce montażowe na ogon

Zbyt duża uszczelka może wymagać nadmiernej siły zamykania. Zbyt mała uszczelka może nie zapewniać ciągłego kontaktu.

2. Określ wymagany stopień ściśnięcia

Element wypukły musi ulec wystarczającemu ściśnięciu, aby zapewnić kontakt, zachowując jednocześnie zdolność do powrotu do pierwotnego kształtu.

Wymagane ściśnięcie zależy od:

• Rozmiar elementu wypukłego
• Konstrukcja rdzenia
• Nacisk drzwi
• Geometria ramy
• Częstotliwość otwierania

Rdzeń z włókna szklanego, rdzeń ze stali nierdzewnej oraz rdzeń z metalu pustego w środku mogą wykazywać różne zachowanie podczas ściskania, nawet przy podobnych wymiarach zewnętrznych.

3. Wybierz materiał pokrycia

Środowisko pracy pieca determinuje odpowiedni materiał pokrycia.

Uszczelka typu tadpole do drzwi pieca z włókna szklanego

Włókno szklane jest powszechnie wybierane do pieców przemysłowych, ponieważ zapewnia elastyczne tkane pokrycie o dobrej stabilności termicznej.

BSTFLEX oferuje różne konstrukcje z włókna szklanego:

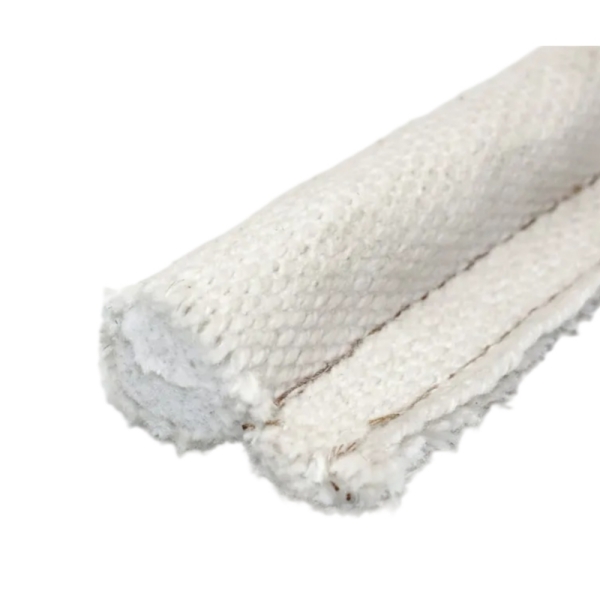

• Uszczelka typu tadpole z pokryciem z włókna szklanego i rdzeniem z włókna szklanego

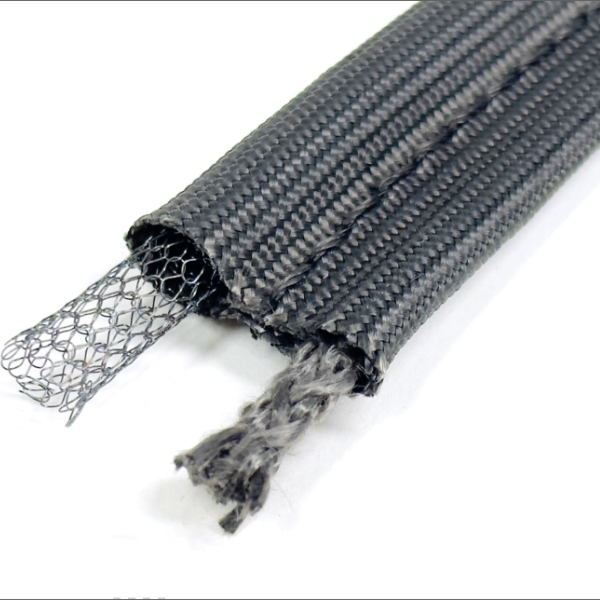

• Uszczelka typu tadpole z pokryciem z włókna szklanego i rdzeniem ze stali nierdzewnej
• Uszczelka typu tadpole z pokryciem z włókna szklanego i rdzeniem ze stali nierdzewnej pustym w środku

Uszczelka do drzwi pieca z krzemionki

Tkanina krzemionkowa jest stosowana, gdy wymagana jest wyższa wydajność termiczna tekstyliów w porównaniu ze standardowymi konstrukcjami z włókna szklanego.

Opcje z krzemionki obejmują:

• Uszczelka typu tadpole z pokryciem z tkaniny krzemionkowej i rdzeniem Inconel
• Uszczelka typu tadpole z pokryciem z tkaniny krzemionkowej i rdzeniem ceramicznym

Uszczelka typu tadpole do drzwi pieca ceramiczna

Konstrukcje z tkaniny ceramicznej są odpowiednie dla wymagających urządzeń do obróbki termicznej, gdzie uszczelka jest narażona na podwyższone temperatury.

• Uszczelka typu tadpole z pokryciem z tkaniny ceramicznej i rdzeniem ceramicznym
• Uszczelka typu tadpole z pokryciem z tkaniny ceramicznej i rdzeniem Inconel

Opcje rdzenia uszczelki drzwi pieca

Rdzeń określa, w jaki sposób element wypukły reaguje na ściskanie.

Proces wymiany uszczelki pieca przemysłowego

Krok 1: Usuń i sprawdź istniejącą uszczelkę

Zapisz:

• Oryginalny profil uszczelki
• Materiał pokrycia
• Konstrukcja rdzenia
• Metoda montażu
• Miejsce uszkodzenia

Krok 2: Zmierz oryginalny profil

Zmierz:

• Średnica główki
• Wysokość główki
• Szerokość ogona
• Całkowita szerokość profilu
• Gotowa długość

Krok 3: Potwierdź warunki pracy pieca

Podaj:

• Temperatura ciągła
• Temperatura maksymalna
• Częstotliwość cykli grzewczych
• Atmosfera wewnątrz pieca
• Środki chemiczne do czyszczenia

Krok 4: Wybierz konstrukcję zamiennika

Zamiennik powinien odpowiadać zastosowaniu, a nie tylko staremu wyglądowi.

Zastosowania uszczelek typu tadpole do pieców przemysłowych

• Piece przemysłowe komorowe
• Piece do malowania proszkowego
• Piece przelotowe
• Piece do obróbki cieplnej
• Piece suszarnicze
• Piece do utwardzania
• Piece wjezdne
• Przemysłowe komory grzewcze
• Urządzenia do obróbki termicznej
• Niestandardowe piece OEM

Uszczelka drzwi pieca do malowania proszkowego

Piece do malowania proszkowego wymagają uszczelek, które wytrzymują podwyższoną temperaturę i powtarzające się cykle produkcyjne.

Właściwa uszczelka zależy od temperatury pieca, konstrukcji drzwi, warunków zanieczyszczenia oraz wymaganego okresu międzyobsługowego.

Wybór uszczelki do pieca przelotowego

Piece przelotowe często pracują w sposób ciągły i podlegają częstym cyklom termicznym.

Konstrukcja uszczelki powinna uwzględniać:

• Częstotliwość otwierania drzwi
• Ekspozycję na ciepło
• Ruch mechaniczny
• Harmonogram konserwacji

Uszczelka drzwi pieca wózkowego

Duże piece wózkowe zazwyczaj wymagają elastycznego uszczelnienia obwodowego wokół dużych drzwi.

Konstrukcje z rdzeniem pustym i wzmocnionym mogą być brane pod uwagę w zależności od siły zamykania i zmienności szczeliny.

Produkcja uszczelek do pieców przemysłowych OEM

BSTFLEX wspiera klientów OEM wymagających powtarzalnej produkcji uszczelek do drzwi pieców.

Usługa OEM obejmuje:

• Opracowanie niestandardowego profilu
• Wybór materiału
• Produkcję prototypów
• Zatwierdzenie próbek
• Produkcję masową
• Zamówienia powtórne

Jak złożyć zapytanie ofertowe na uszczelkę typu tadpole do drzwi pieca

Często zadawane pytania

Jaka uszczelka jest najlepsza do drzwi pieca przemysłowego?

Najlepsza uszczelka zależy od temperatury pieca, konstrukcji drzwi, wymagań dotyczących kompresji i środowiska pracy. Konstrukcje z włókna szklanego, krzemionki, ceramiki oraz z rdzeniem wzmocnionym dobierane są zgodnie z rzeczywistymi warunkami.

Jak często należy wymieniać uszczelkę pieca przemysłowego?

Częstotliwość wymiany zależy od ekspozycji na temperaturę, cykli otwierania, kompresji, zanieczyszczeń oraz jakości montażu. Zaleca się regularną kontrolę.

Czy BSTFLEX może wyprodukować zamienne uszczelki do drzwi pieca?

Tak. Zamienne uszczelki mogą być produkowane na podstawie rysunków, próbek, wymiarów lub informacji o sprzęcie.

Czy możecie wykonać niestandardowe rozmiary uszczelek do drzwi pieca?

Tak. Średnica uszczelki, szerokość ogona, długość, materiał pokrycia oraz konstrukcja rdzenia mogą być dostosowane do indywidualnych potrzeb.

Producent niestandardowych uszczelek typu tadpole do drzwi pieców przemysłowych

BSTFLEX produkuje niestandardowe uszczelki typu tadpole do drzwi pieców przemysłowych dla producentów sprzętu OEM, firm serwisowych oraz użytkowników przemysłowych.

Aby uzyskać niestandardowe rozwiązanie, należy dostarczyć:

• Próbkę istniejącej uszczelki
• Rysunek
• Model pieca
• Wymagania temperaturowe
• Wymiary
• Ilość

Skontaktuj się z BSTFLEX w sprawie produkcji niestandardowych uszczelek do drzwi pieców.
