Jak zmierzyć uszczelkę typu tadpole w celu wymiany

Aby zmierzyć uszczelkę typu tadpole w celu jej wymiany, należy zanotować wysokość i szerokość główki (bulb), wymiary ogona montażowego, całkowitą szerokość profilu, konstrukcję rdzenia oraz wymaganą długość. Następnie należy zmierzyć szczelinę zamkniętego urządzenia w miejscu styku główki.Zużyta próbka pomaga zidentyfikować starą konstrukcję, ale jej sprasowane wymiary nie powinny automatycznie stawać się specyfikacją dla nowej uszczelki.

W przypadku drzwi pieca przemysłowego, panelu dostępowego pieca lub ogrzewanej obudowy, zamiennik musi pasować do układu montażowego i zapewniać wymagany styk po zamknięciu urządzenia. Dopasowanie widocznej tkaniny lub zamówienie uszczelki o najbliższej średnicy główki to tylko część pracy.

Poniższy proces pomiarowy łączy próbkę, geometrię urządzenia i wymagania eksploatacyjne w jedną specyfikację wymiany.

Zacznij od zainstalowanej uszczelki

Przed przystąpieniem do jakichkolwiek prac należy upewnić się, że upoważniony personel konserwacyjny zabezpieczył urządzenie zgodnie z instrukcjami OEM i procedurami zakładowymi. Należy kontrolować niebezpieczną energię, pozwolić gorącym komponentom ostygnąć, usunąć uwięzione ciśnienie oraz zabezpieczyć ruchome drzwi lub pokrywy. Nie należy wkładać rąk do mechanizmu zamykającego, który jest pod napięciem lub nie jest podparty, w celu dokonania pomiaru.

Sfotografuj uszczelkę w jej położeniu. Pokaż, w którą stronę skierowana jest główka, gdzie zamocowany jest ogon i jak uszczelka przechodzi przez narożniki. Zaznacz punkt odniesienia, np. górny narożnik od strony zawiasów, aby pomiary i próbki można było przypisać do tego samego miejsca.

Zanotuj również model urządzenia, numer części uszczelki i wersję rysunku, jeśli są dostępne. Zwróć uwagę, gdzie istniejąca uszczelka jest spłaszczona, wystrzępiona, przemieszczona lub ociera się o metal. Obserwacje te należy oddzielić od docelowych wymiarów: uszkodzony odcinek dokumentuje stan awaryjny, a niekoniecznie oryginalny projekt.

Umieść krytyczne wymiary na przekroju poprzecznym

Szkic przekroju poprzecznego jest bardziej użyteczny niż nieopisany wpis, taki jak „1-calowa uszczelka tadpole”. Zaznacz kierunek zamykania i rzeczywiste punkty końcowe pomiaru. Użyj jednego podstawowego układu jednostek i określ wszelkie uzgodnione tolerancje wymiarowe.

Używaj średnicy główki tylko wtedy, gdy przekrój jest okrągły. Spłaszczoną, używaną główkę należy rejestrować według zaobserwowanej wysokości i szerokości, a nie przeliczać na założoną średnicę oryginalną.

Zmierz główkę bez jej ściskania

Umieść autoryzowaną próbkę w stanie rozluźnionym, bez rozciągania lub zwijania jej w okrągły kształt. W przypadku wstępnego pomiaru w terenie, zbliż szczęki suwmiarki do zewnętrznej osłony tak, aby lekko się z nią stykały, zamiast dociskać, aż główka się odkształci. Jeśli specyfikacja zakupu wymaga kontrolowanego nacisku pomiarowego, należy postępować zgodnie z tą metodą.

Dokonaj odczytów w kilku zidentyfikowanych miejscach, stosując tę samą metodę. Uwzględnij stosunkowo nieuszkodzony odcinek, jeśli jest dostępny. Zanotuj zakres, zamiast podawać jeden nietypowo wysoki lub niski odczyt jako rozmiar nominalny.

Rozluźniona wysokość zużytej uszczelki niekoniecznie jest jej oryginalną wysokością swobodną.Oznacz pomiary próbki jako „stan używany”. Nieużywana część zapasowa lub zatwierdzony oryginalny rysunek stanowią lepsze odniesienie dla oryginalnych wymiarów; w przypadku braku obu, pozostaw rozmiar nominalny niepotwierdzony do czasu sprawdzenia złącza i proponowanego zamiennika.

Oddziel szerokość ogona od szerokości całkowitej

Ogon montażowy może rozciągać się pod listwą mocującą, zawijać wokół krawędzi lub zawierać złożoną sekcję. Zarejestruj te szczegóły przed potraktowaniem widocznego paska jako kompletnego ogona.

Na rysunku pokaż granicę uszczelki, linię szwu, krawędź mocującą i wolną krawędź ogona. Eliminuje to niejednoznaczność, gdy różne katalogi używają różnych liter wymiarowych lub punktów odniesienia. W przypadku profilu z podwójnym ogonem zmierz oba rozszerzenia niezależnie, zamiast zakładać, że są równe.

Sprawdź, czy zamienny ogon można zamocować bez odsuwania uszczelki od zamierzonej linii styku. Dopasowanie szerokości całkowitej nie gwarantuje, że uszczelka znajdzie się we właściwej pozycji.

Zmierz zamkniętą szczelinę w miejscu, w którym uszczelka faktycznie przylega

Użyteczna szczelina znajduje się w miejscu styku uszczelki, a niekoniecznie na widocznej zewnętrznej krawędzi drzwi. Poproś wykwalifikowany personel techniczny o ustalenie tego wymiaru za pomocą odpowiedniego dostępnego sprawdzianu, zatwierdzonej metody pomiarowej lub zweryfikowanego rysunku technicznego urządzenia.

Odwzoruj szczelinę wokół obwodu, w tym stronę zawiasów, stronę zamka, górę, dół i narożniki. Zarejestruj wartości minimalne i maksymalne wraz z ich lokalizacją. Średnia może ukryć ciasną sekcję, która powoduje nadmierne ściśnięcie uszczelki, oraz szeroką sekcję, w której styk jest niewystarczający.

Zachowaj zamierzoną pozycję zamkniętą. Usunięcie starej uszczelki może pozwolić niektórym drzwiom lub zatrzaskom na większy ruch niż podczas eksploatacji. Szczelina zmierzona po takim dodatkowym ruchu może nie odzwierciedlać wymaganej wysokości montażowej.

Zaznacz, czy każdy pomiar jest wykonany na zimno, czy na podstawie zatwierdzonej oceny warunków pracy. Same wymiary na zimno nie opisują wszystkich skutków ruchu termicznego. Jeśli zamkniętej szczeliny nie można zmierzyć bezpiecznie lub wiarygodnie, zarejestruj ją jako nieznaną i dostarcz rysunek złącza zamiast szacować ją „na oko”.

Użyj obliczeń kompresji jako sprawdzenia

Gdy znana jest proponowana wysokość swobodna uszczelki i wysokość montażowa w tym samym kierunku obciążenia, nominalną kompresję można obliczyć jako:

Kompresja nominalna (%) = (wysokość swobodna uszczelki - wysokość montażowa uszczelki) / wysokość swobodna uszczelki x 100

Jako przykład wymiarowy rozważmy proponowaną wysokość swobodną uszczelki 20 mm i wysokości montażowe w zakresie od 14 mm do 17 mm. Obliczona kompresja waha się od 30% w najciaśniejszym miejscu do 15% w najszerszym miejscu.

Wartości te ilustrują zmienność szczeliny; nie są one zalecanym zakresem roboczym. Dopuszczalną kompresję i siłę zamykania należy ustalić dla wybranej osłony, rdzenia i złącza. Nie obliczaj oryginalnego współczynnika kompresji na podstawie trwale spłaszczonej wysokości starej próbki.

Zidentyfikuj rdzeń przed wyborem zamiennika

Dopasowanie wymiarów zewnętrznych nie gwarantuje równoważnego zachowania kompresji. Zarejestruj osłonę i rdzeń oddzielnie, korzystając w miarę możliwości z oryginalnej specyfikacji lub zweryfikowanych informacji o materiale. Zdjęcie może sugerować konstrukcję, ale nie może określić gatunku stopu, składu włókien ani klasy temperaturowej.

W przypadku zamienników z osłoną z włókna szklanego, te konstrukcje BSTFLEX stanowią wyraźne punkty wyjścia:

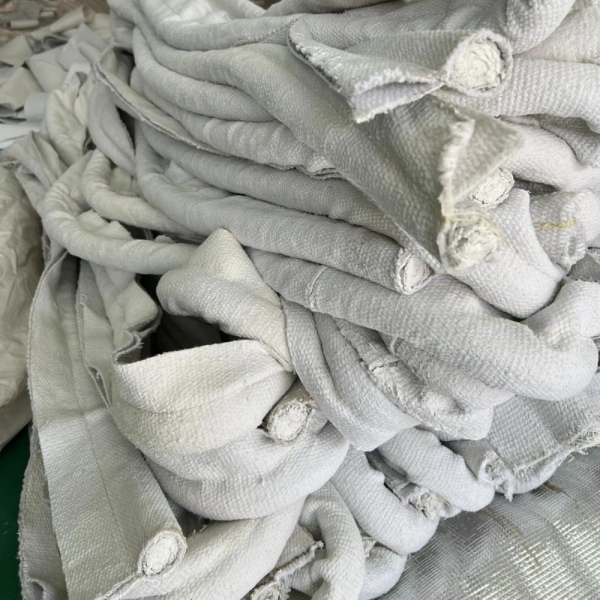

Uszczelka typu tadpole z osłoną z włókna szklanego i rdzeniem z włókna szklanego wykorzystuje wewnętrzną uszczelkę na bazie włókien. Potwierdź konstrukcję rdzenia i wymaganą reakcję na kompresję, zamiast zamawiać tylko według średnicy.

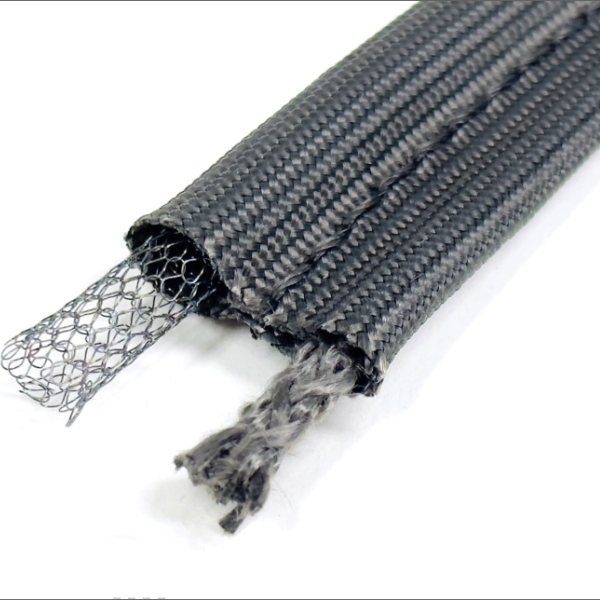

Uszczelka typu tadpole z osłoną z włókna szklanego i rdzeniem ze stali nierdzewnej zapewnia wewnętrzne wsparcie metalowe. Określ rzeczywistą geometrię rdzenia i stop, jeśli są znane; sama „stal nierdzewna” nie jest kompletną specyfikacją rdzenia.

Uszczelka typu tadpole z osłoną z włókna szklanego i pustym rdzeniem ze stali nierdzewnej zawiera metalową strukturę z otwartym środkiem. W tej konstrukcji „pusty” nie oznacza, że uszczelka z tkaniny nie ma wewnętrznego wsparcia.

Aby uzyskać pełniejsze porównanie, przejrzyj typy rdzeni uszczelek typu tadpole z włókna szklanego i zastosowania przemysłowe. Jeśli stary materiał lub zanieczyszczenie są nieznane, zleć odpowiednio przeszkolonemu personelowi określenie bezpiecznego pobierania próbek i obchodzenia się z nimi przed cięciem lub naruszeniem uszczelnienia.

Zmierz trasę montażową, a nie tylko otwór drzwiowy

W przypadku zamiennika ciętego na długość, ustal ścieżkę, po której uszczelka biegnie w urządzeniu. Zaznacz, czy wymiary odnoszą się do linii środkowej uszczelki, krawędzi wewnętrznej, krawędzi zewnętrznej czy innego uzgodnionego punktu odniesienia. Obwód otworu może różnić się od trasy uszczelki.

Zmierz proste odcinki i geometrię narożników bez napinania starego materiału. Pokaż promienie gięcia, lokalizacje złączy i wszelkie oddzielne elementy na rysunku obwodu. W przypadku wykonanej ramy podaj wymiary ramy i orientację profilu, a nie tylko całkowitą długość.

Oddziel długość gotową od naddatku na zamówienie. Określ, czy wymagana jest gotowa rama, zatwierdzone długości cięcia czy materiał ciągły do przycięcia. Uzgodnij wszelkie dodatkowe zapasy z dostawcą; nie dodawaj automatycznie długości do gotowej uszczelki ani nie nakładaj jej końców, jeśli projekt wymaga innego złącza.

Zamienniki z podwójną uszczelką i podwójnym ogonem wymagają więcej szczegółów

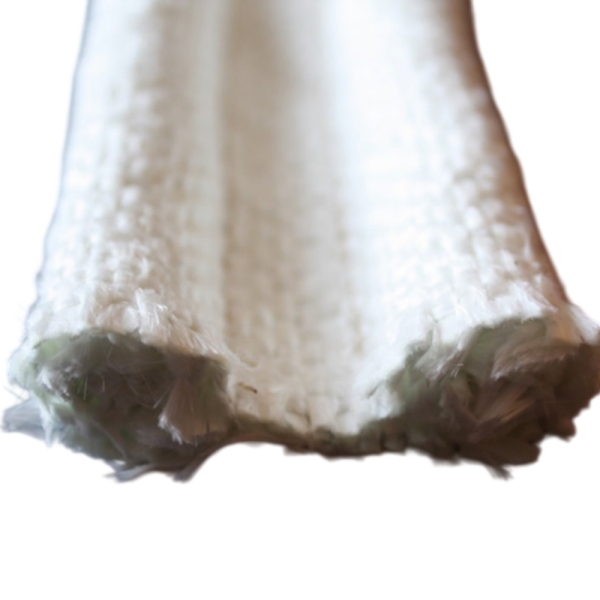

W przypadku dwóch uszczelek zarejestruj wysokość i szerokość każdej z nich, ich rozstaw między środkami oraz łączącą je membranę. Ustal szczelinę montażową przy każdym torze uszczelniającym. W przypadku dwóch ogonów zarejestruj oba rozszerzenia montażowe i ich mocowanie.

Przewodnik projektowania uszczelek typu tadpole z podwójną uszczelką wyjaśnia różnice w profilach. Zidentyfikuj rzeczywisty przekrój poprzeczny, zamiast zakładać, że każdy produkt opisany jako „podwójna uszczelka” ma ten sam kształt.

Wyślij zdjęcia, które odpowiadają na konkretne pytania

Przydatny zestaw referencyjny pokazuje kompletny zainstalowany obwód, przekrój poprzeczny z boku, widok zwymiarowany ze skalą w tej samej płaszczyźnie, elementy mocujące, narożnik lub złącze oraz wszelkie oryginalne etykiety identyfikacyjne. Zaznacz gorącą stronę i kierunek zamykania, jeśli nie są oczywiste.

Trzymaj aparat prostopadle do mierzonego elementu. Zdjęcia ukośne pomagają wyjaśnić montaż, ale są słabą podstawą do dokładnych wymiarów. Dołącz pisemne pomiary do zdjęć i odróżnij zużytą próbkę od nieużywanej części zapasowej.

Zbuduj zapytanie ofertowe (RFQ) na zamiennik w oparciu o rejestr pomiarów

Prześlij zwymiarowany rysunek przekroju poprzecznego i obwodu wraz z następującymi informacjami serwisowymi. Oznacz niepotwierdzone pozycje jako nieznane, zamiast wypełniać je wartościami szacunkowymi.

Możliwości temperaturowe nowej uszczelki muszą zostać zweryfikowane jako kompletny zespół, w tym pokrywa, rdzeń, przeszycia oraz wszelkie powłoki lub materiały pomocnicze. Samo dopasowanie wymiarowe nie stanowi o przydatności do środowiska pracy.

Zatwierdź wymianę przed przywróceniem urządzenia do eksploatacji

Niech odpowiedzialny personel sprawdzi próbkę pod kątem uzgodnionego rysunku i rzeczywistego układu montażowego. Potwierdź mocowanie ogona, położenie główki, dopasowanie narożników i prawidłowe zamykanie drzwi. Większa główka nie powinna być używana do ukrycia źle ustawionej ramy lub zużytego zatrzasku.

W przypadku zmiany materiału lub rdzenia, przed zatwierdzeniem produkcji należy ocenić wymagane ściskanie, odkształcenie powrotne i reprezentatywną ekspozycję termiczną. Wykonaj kontrole uszczelnienia specyficzne dla urządzenia: widoczny kontakt nie jest dowodem określonej szczelności, a tekstylna uszczelka typu tadpole nie powinna być uznawana za gazoszczelną lub odporną na ciśnienie.

Zachowaj zatwierdzony rysunek, specyfikację materiałową i odniesienie do próbki dla powtarzanych zamówień. Zapewnia to kontrolowaną dokumentację wymiany, zamiast zmuszać kolejny zespół konserwacyjny do mierzenia kolejnej zużytej uszczelki.

Pytania dotyczące pomiaru wymiany

Co oznacza rozmiar uszczelki tadpole 1 cal?

Liczba jest niekompletna bez odniesienia do katalogu lub rysunku. Potwierdź, czy identyfikuje ona średnicę główki, szerokość całkowitą czy inny wymiar. Dostarcz opisany przekrój poprzeczny zamiast zamawiać wyłącznie na podstawie rozmiaru nominalnego.

Czy mogę zamawiać na podstawie spłaszczonej wysokości starej uszczelki?

Zapisz to jako pomiar w stanie zużytym, ale nie zakładaj, że jest to oryginalna wysokość swobodna. Porównaj ją z nieużywaną częścią zamienną lub oryginalnym rysunkiem, jeśli jest dostępny, i sprawdź szczelinę montażową urządzenia.

Co jeśli brakuje starej uszczelki?

Zacznij od odniesienia do części OEM, przekroju poprzecznego złącza, geometrii montażu, pomiarów zamkniętej szczeliny i warunków pracy. Bez zweryfikowanej oryginalnej specyfikacji, proponowana wymiana wymaga przeglądu projektu i zatwierdzenia dopasowania, a nie twierdzenia o dokładnym odwzorowaniu.

Czy powinienem wybrać większą główkę, jeśli drzwi przeciekają?

Nie automatycznie. Najpierw sprawdź ustawienie, mocowanie, połączenia narożne, uszkodzenia pokrywy i zmienność szczeliny. Większa główka zmienia ściskanie i obciążenie zamykające; wymaga to oceny w rzeczywistym złączu.

Zamów uszczelkę tadpole na wymianę w BSTFLEX

BSTFLEX zapewnia produkcję niestandardowych uszczelek tadpole na podstawie rysunków i próbek dla projektów OEM i przemysłowych wymian. Zapoznaj się z ofertą uszczelek tadpole i uszczelnień tadpole dla istniejących kombinacji pokrywy i rdzenia.

Prześlij wymiary swojej uszczelki zamiennej w celu uzyskania wyceny.Dołącz przekrój poprzeczny, zapis szczeliny montażowej, wymiary obwodu, informacje o materiale, warunki pracy oraz ilość. Zużyta próbka może wspomóc weryfikację, ale wymiary urządzenia powinny pozostać częścią specyfikacji.
