Tkaninowe kompensatory dylatacyjne dla hut stali i kanałów spalin piecowych

A tkaninowy kompensator dylatacyjny dla huty stali musi być określony dla swojej dokładnej pozycji w układzie wydechowym. Połączenie w pobliżu pieca, chłodzony kanał odciągowy i wlot wentylatora mogą należeć do tej samej linii technologicznej, ale niekoniecznie są narażone na tę samą temperaturę, ciśnienie, zapylenie lub ruch.

Tkaninowe kompensatory dylatacyjne zapewniają elastyczne połączenia w odpowiednich kanałach gazowych niskiego ciśnienia. Kompensują one określone rozszerzalności cieplne i przemieszczenia urządzeń, zachowując jednocześnie wymagane uszczelnienie gazowe. W instalacjach wyciągowych pieców elastyczny pas, izolacja, mocowania i zabezpieczenia wewnętrzne muszą współpracować jako jeden zespół.

BSTFLEX produkuje niestandardowe niemetalowe tkaninowe kompensatory dylatacyjne do kanałów przemysłowych, zastosowań z gorącym powietrzem, spalinami i gazami odlotowymi. Okrągłe, prostokątne i specyficzne dla projektu konfiguracje mogą być oceniane na podstawie rysunków klienta i danych operacyjnych.

Gdzie tkaninowe kompensatory dylatacyjne pasują do kanałów w hucie stali

Nazwa urządzenia jest punktem wyjścia, a nie pełną specyfikacją. Zidentyfikuj połączenie na rysunku instalacji i wyjaśnij, co do niego dociera podczas normalnej pracy, rozruchu, wyłączenia i wiarygodnych stanów awaryjnych.

Wylot pieca łukowego wymaga przeglądu specyficznego dla lokalizacji

System odpylania pieca łukowego może obejmować chłodzone wodą kanały główne, dodatkowe chłodzenie gazu, wtórny odciąg oparów, filtrację i wentylatory wyciągowe. Sekcje te pełnią różne funkcje i nie powinny otrzymywać jednej ogólnej specyfikacji kompensatora dylatacyjnego.

Tkaninowy łącznik nie jest automatycznym zamiennikiem kanału chłodzonego wodą, połączenia ślizgowego lub innego elementu zaprojektowanego do bezpośredniego gazu z pieca. Projektant systemu musi zatwierdzić proponowany punkt instalacji i limity operacyjne. Temperatura procesu pieca nie jest substytutem zmierzonej lub obliczonej temperatury gazu w tym połączeniu.

Podobnie, nie należy zakładać, że stacjonarny kompensator dylatacyjny kanału skompensuje przechylanie pieca, podnoszenie dachu lub inny duży ruch urządzenia, chyba że ruch ten został wyraźnie uwzględniony w jego projekcie.

Cykle termiczne mają tak samo duże znaczenie jak temperatura szczytowa

Dla kompensatora dylatacyjnego kanału pieca, zapisz, jak zmienia się temperatura, zamiast podawać tylko jej najwyższą wartość. Stałe obciążenie wydechowe i połączenie narażone na powtarzające się skoki temperatury mogą wymagać różnych ocen, nawet jeśli ich temperatury maksymalne są podobne.

Przydatne informacje obejmują normalną temperaturę pracy, maksymalną temperaturę skoku, czas trwania skoku, częstotliwość nagrzewania i chłodzenia oraz odpowiadający im ruch kanału. Unikaj zakładania, że każdy kanał wylotowy pieca powraca do temperatury otoczenia po każdym cyklu produkcyjnym.

A tkaninowe złącze kompensacyjne wysokotemperaturowe może wykorzystywać izolację i ochronę gorącej powierzchni, aby utrzymać materiały uszczelniające w przewidzianym zakresie roboczym. Odporność temperaturowa dotyczy całej konstrukcji, a nie tylko tkaniny o najwyższej deklarowanej klasie.

Zewnętrzne ciepło promieniowania to oddzielny parametr projektowy

Gaz wewnątrz kanału nie jest jedynym możliwym źródłem ciepła. Pobliski otwór pieca, gorąca powierzchnia urządzenia lub nagrzany produkt mogą wystawić zewnętrzną stronę elementu elastycznego na promieniowanie.

Należy zgłosić położenie, odległość i orientację złącza względem pobliskich źródeł ciepła. Zdjęcia otaczającego wyposażenia mogą pomóc w zidentyfikowaniu narażenia, którego nie uwzględniono w specyfikacji temperatury kanału.

Każda proponowana zewnętrzna osłona lub pokrywa powinna zostać sprawdzona pod kątem rozpraszania ciepła, luzu ruchowego i dostępu serwisowego. Nie należy zakładać, że owinięcie całego złącza dodatkową izolacją poprawi jego działanie.

Aby dowiedzieć się więcej o zależności między temperaturą procesu, izolacją a temperaturą warstwy uszczelniającej, przeczytaj wysokotemperaturowe tkaninowe złącza kompensacyjne do kanałów spalin.

Ochrona przed pyłem zaczyna się od ścieżki przepływu

Tam, gdzie wylot przenosi ścierne ciała stałe, wykładzina może chronić elastyczny pas przed bezpośrednim przepływem. Bariera akumulacyjna rozwiązuje inny problem: gromadzenie się cząstek wewnątrz wnęki złącza. Żaden z tych elementów nie powinien być traktowany jako substytut membrany uszczelniającej gaz.

Należy określić warunki dotyczące cząstek, kierunek przepływu i dostępne dane dotyczące prędkości. Na rysunku należy uwzględnić pobliskie kolanka, przepustnice lub zmiany przekroju. Należy sprawdzić zakładkę wykładziny i luz w całym wymaganym zakresie ruchu, a nie tylko w pozycji wyłączonej.

Grubszy pas nie wyeliminuje kontaktu metalu z tkaniną ani nie przywróci przestrzeni ruchowej zajętej przez osady.

Podciśnienie i pulsacja wentylatora wymagają oddzielnej uwagi

Podciśnienie może wciągać pas do wewnątrz; wahania ciśnienia w pobliżu wentylatorów lub przepustnic mogą powodować powtarzające się trzepotanie. Oba warunki wymagają oceny wraz z geometrią złącza i luzem wewnętrznym.

Należy podać ciśnienie robocze i projektowe wraz z jego znakiem i jednostkami. Należy zgłosić znane stany przejściowe, amplitudę drgań i częstotliwość, jeśli są dostępne. Nie należy interpretować widocznej elastyczności jako dowodu na to, że pas pracuje w granicach swoich limitów projektowych.

Niska siła sprężystości tkaniny nie oznacza również zerowego obciążenia otaczającej konstrukcji. Obciążenia związane z ciśnieniem i wymagania dotyczące wsparcia pozostają częścią projektu systemu kanałów.

Dobierz materiały zgodnie z ich funkcją w złączu

Element elastyczny może wymagać wzmocnienia, uszczelnienia gazowego, ochrony termicznej i odporności na warunki środowiskowe. Funkcje te nie muszą być zapewniane przez ten sam materiał.

Nasz przewodnik po materiałach na tkaninowe złącza kompensacyjne wyjaśnia różne role PTFE, silikonu, włókna szklanego i krzemionki. Poniższa tabela odnosi to rozróżnienie do projektów wylotów piecowych.

Są to możliwe funkcje komponentów, a nie standardowa kolejność warstw czy deklaracja, że każda wymieniona tkanina jest odpowiednia do każdego zastosowania w hutnictwie. Niepowlekana tkanina tkana nie powinna być traktowana jako kompletne uszczelnienie gazowe. Ogólnego przeznaczenia tkanina powlekana również wymaga potwierdzenia przydatności do zamierzonej konstrukcji złącza kompensacyjnego.

BSTFLEX dostarcza szeroką gamę tkanin wysokotemperaturowych. W przypadku złączy prefabrykowanych należy określić wydajność wymaganą od zmontowanego pasa i jego szwów, zamiast polegać wyłącznie na gramaturze, grubości lub nazwie powłoki tkaniny.

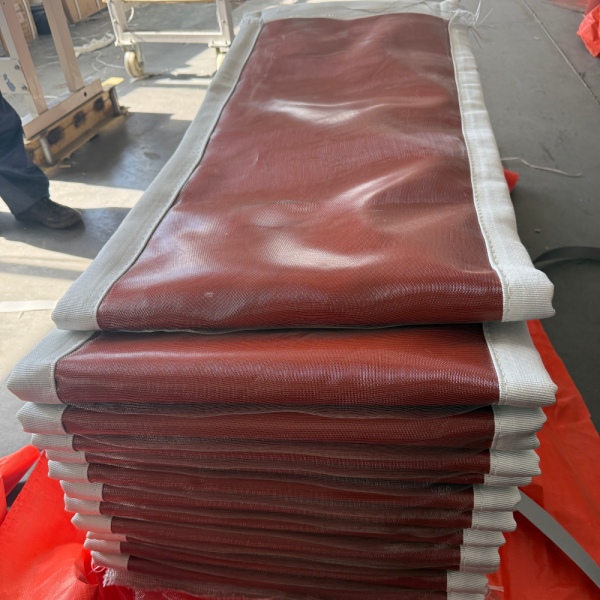

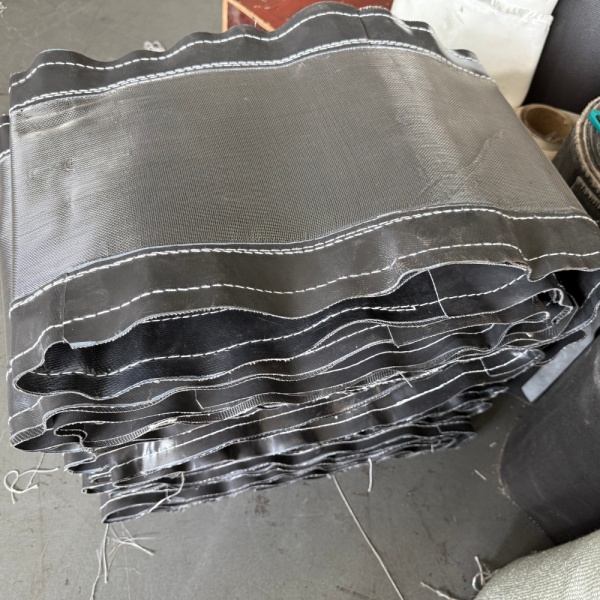

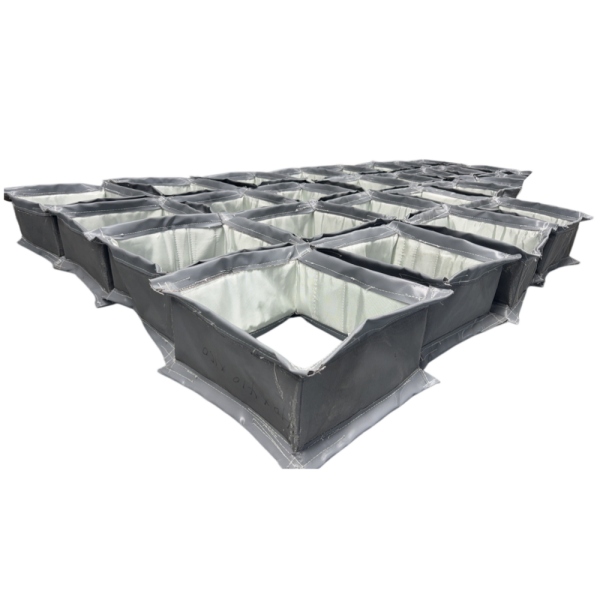

Kanały okrągłe i prostokątne wymagają różnych zapisów wymiarowych

Systemy wyciągowe w hutach wykorzystują różne geometrie kanałów. Nie należy zakładać, że otwór jest prostokątny tylko dlatego, że instalacja jest duża.

W przypadku połączeń okrągłych należy określić średnicę otworu, średnicę mocowania, szczegóły kołnierza oraz orientację układu otworów. W przypadku połączeń prostokątnych należy odnotować szerokość, wysokość, geometrię narożników oraz odpowiednie wymiary na obu końcach.

Należy oddzielić zainstalowaną odległość połączenia od rozwiniętej szerokości pasa tkaninowego. Obszary zaciskowe i swobodna część elastyczna muszą zostać uwzględnione w zatwierdzonym projekcie.

W przypadku dużych połączeń prostokątnych, nasz artykuł na temat prostokątnych tkaninowych złączy kompensacyjnych do kanałów przemysłowych omawia bardziej szczegółowo narożniki, geometrię mocowania i prześwit wykładziny.

Określ ruch od uzgodnionej pozycji montażowej

Wymaganie dotyczące ruchu powinno oddzielnie identyfikować ściskanie i rozciąganie osiowe, przemieszczenie boczne w obu kierunkach poprzecznych oraz ruch kątowy wokół zdefiniowanych osi. Należy określić, które ruchy występują jednocześnie.

Celowe wstępne ustawienie na zimno różni się od nieoczekiwanego niewspółosiowego montażu. Oba przypadki muszą zostać odnotowane, aby producent zrozumiał pozycję początkową i ruch wymagany podczas eksploatacji.

Poproś inżyniera systemu kanałów o ustalenie przemieszczenia roboczego. Nie należy szacować zdolności ruchu złącza na podstawie luzu istniejącego pasa. Potwierdź, że wykładziny, elementy izolacyjne i otaczające konstrukcje pozostają wolne w całym zatwierdzonym zakresie ruchu.

Wymiana powinna dotyczyć awarii, a nie tylko wymiarów

Ponowne zamówienie jest proste tylko wtedy, gdy poprzednia specyfikacja pozostaje odpowiednia. Przed wymianą złącza kompensacyjnego w hucie należy zebrać historię jego eksploatacji, zdjęcia, zapisy wymiarowe oraz wszelkie zmiany procesowe od momentu instalacji.

Należy rejestrować obserwacje, zamiast zakładać przyczynę. Zużycie obok wykładziny, rozdarcie przy zacisku, osady wewnątrz wnęki i miejscowe odbarwienia wymagają różnych dochodzeń. Tkanina o wyższej temperaturze niekoniecznie rozwiąże uszkodzenia spowodowane kontaktem, niewspółosiowością lub ograniczonym ruchem.

Procedurę przeglądu i zamawiania można znaleźć w wymiana tkaninowych złączy kompensacyjnych: jak mierzyć i określać istniejące złącze.

Praktyczna inspekcja i demontaż muszą być wykonywane przez upoważniony personel zgodnie z procedurami izolacji, bezpiecznego dostępu i zezwoleń obowiązującymi w zakładzie. Przed naruszeniem złącza należy potwierdzić bezpieczne warunki temperatury i ciśnienia, odpowiednie podparcie kanału oraz wszelkie zagrożenia związane z zanieczyszczeniami. Nie należy luzować działającego połączenia wyciągowego.

Informacje techniczne do wyceny złącza kompensacyjnego dla huty

Przygotuj jedną specyfikację dla każdego znacznika urządzenia. Brakujące informacje oznacz jako nieznane, zamiast zakładać, że wszystkie złącza na tej samej linii wyciągowej mają identyczne wymagania.

Produkcja niestandardowa i planowanie przestojów

BSTFLEX wspiera produkcję elastycznych taśm i niestandardowych zespołów na podstawie rysunków do zastosowań w kanałach przemysłowych. Jako producent tekstylnych kompensatorów dylatacyjnych, oceniamy żądaną geometrię, konstrukcję materiałową i zakres dostawy na podstawie informacji dostarczonych dla projektu.

W przypadku wymian podczas przestojów należy odróżnić element elastyczny od wszelkich ram, wykładzin, izolacji i elementów mocujących. Należy uzgodnić, czy taśma jest dostarczana w formie otwartej czy zamkniętej, w jaki sposób zostanie wykonane zamknięcie na miejscu oraz które części są uwzględnione w wycenie.

Przed zatwierdzeniem produkcji należy wyjaśnić różnice wymiarowe i brakujące dane operacyjne. Rysunek końcowy powinien określać odniesienie instalacyjne, wymagania dotyczące ruchu, konstrukcję materiałową oraz połączenia z zachowanym wyposażeniem.

Zamów tekstylny kompensator dylatacyjny do kanałów spalin piecowych

W przypadku nowej linii wyciągowej w hucie stali lub połączenia zamiennego, prześlij do BSTFLEX lokalizację urządzenia, rysunek i warunki pracy. Konfiguracje produktów i opcje dostosowywania są dostępne na naszej stronie niestandardowy tekstylny kompensator dylatacyjny.

Przydatne zapytanie zawiera wymiary kanału, temperaturę normalną i maksymalną, ciśnienie, warunki gazowe i pyłowe, ruch, narażenie na ciepło zewnętrzne oraz wymagany zakres dostawy. Wnioski o wymianę powinny również zawierać zdjęcia, historię serwisową i planowane okno przestoju.

Poproś o wycenę niestandardowego tekstylnego kompensatora dylatacyjnego
