Osłona ogniowa do ochrony kabli i rur przemysłowych: Dopasowanie, prowadzenie i ekspozycja termiczna

Kabel biegnący obok gorącej maszyny wymaga czegoś więcej niż tylko koszulki o wysokiej odporności temperaturowej. Osłona musi pasować do trasy, umożliwiać serwisowanie połączeń i współgrać z własnymi limitami cieplnymi kabla. Koszulka, która przetrwa w danym otoczeniu, nie oznacza jeszcze, że znajdujące się pod nią żyły pracują w sposób bezpieczny.

Rękaw przeciwpożarowy do kabli i przewodów elektrycznych to zewnętrzna osłona termiczna. Konstrukcje z włókna szklanego powlekanego silikonem można oceniać pod kątem narażenia na pobliskie gorące urządzenia, iskry lub określone odpryski stopionego metalu. Nie zastępują one izolacji kabla, systemu przewodów ani zatwierdzonej instalacji ognioodpornej.

Dla konstruktorów maszyn i zespołów utrzymania ruchu pierwszym krokiem jest zaznaczenie odsłoniętego odcinka na rysunku trasy okablowania. Oferta BSTFLEX fire sleeve range obejmuje wykonania rurkowe i rozpinane, co umożliwia przeanalizowanie tego odcinka bez traktowania każdego kabla w maszynie jako tej samej aplikacji.

Określ, co znajdzie się wewnątrz koszulki

Kabel w powłoce, gotowa wiązka przewodów i rura instalacyjna zawierająca kilka obwodów wymagają różnych informacji. Należy wyspecyfikować rzeczywisty zespół, zamiast zamawiać rurkę ochronną wyłącznie na podstawie rozmiaru przewodu.

Nominalny rozmiar handlowy rury nie jest wiarygodnym zamiennikiem jej zmierzonej średnicy zewnętrznej. Podobnie średnica jednego kabla nie opisuje gotowej wiązki. Należy uwzględnić największą złączkę na ścieżce instalacji, ale nie czynić z tej złączki jedynej podstawy ostatecznego dopasowania koszulki.

Przeanalizuj ciepło wnikające do kabla i ciepło generowane w jego wnętrzu

Zewnętrznym problemem może być ciepło promieniowania ze ściany pieca, gorąca rura technologiczna lub pobliski układ wydechowy. Najpierw należy sprawdzić, czy zmiana trasy, oddzielenie lub bariera fizyczna mogą zmniejszyć tę ekspozycję. Następnie należy określić rolę koszulki termicznej kabla tam, gdzie ekspozycja nadal występuje.

Obciążony przewód elektryczny również wytwarza ciepło. Jego dopuszczalny prąd zależy od konstrukcji i warunków instalacji kabla, w tym temperatury otoczenia i układu innych obciążonych przewodów. Dodatkowa powłoka zmienia drogę, którą ciepło opuszcza zespół.

Należy poprosić projektanta instalacji elektrycznej o sprawdzenie dopuszczalnego prądu dla osłoniętej instalacji. Nie należy przenosić obciążalności prądowej dla powietrza swobodnego do nowo zaizolowanego układu bez sprawdzenia założeń. W zależności od względnych zewnętrznych i wewnętrznych obciążeń cieplnych koszulka może pomagać przeciw źródłu zewnętrznemu, a jednocześnie ograniczać uwalnianie ciepła generowanego wewnątrz.

Należy określić obciążenie robocze, czas trwania ekspozycji, temperaturę otoczenia i długość pokrycia. Zespół należy ocenić pod kątem odpowiedniego cyklu pracy, a nie tylko podczas krótkiego testu bez obciążenia.

Należy zachować osobno trzy wartości: deklarowany limit roboczy koszulki, dopuszczalną temperaturę pracy kabla oraz temperaturę faktycznie osiąganą w instalacji. Nie istnieje uniwersalna redukcja temperatury, którą można wywnioskować wyłącznie na podstawie grubości koszulki lub nazwy materiału.

Śledź trasę od strefy gorącej do połączenia

W miejscu źródła ciepła

Zaznacz, gdzie ekspozycja się zaczyna i kończy. Oddziel stałe nagrzewanie radiacyjne od okazjonalnych iskier lub kropel stopionego metalu. W przypadku ekspozycji na odpryski należy podać materiał procesowy, prawdopodobny kierunek i oczekiwany czas trwania, aby proponowany rękaw mógł zostać oceniony pod kątem rzeczywistego zagrożenia.

W przypadku osłony rozpinanej należy wskazać pozycję szwu i zakładki na rysunku montażowym. Należy upewnić się, że gotowy układ zachowuje osłonę na łukach i wspornikach. Nie należy używać koszulki do usprawiedliwiania kontaktu między kablem a gorącą powierzchnią.

Na ruchomym odcinku

Kabel maszynowy może poruszać się w pętli serwisowej, prowadnicy kablowej lub ramieniu przegubowym. Należy przeanalizować trasę przy uwzględnieniu dodatkowej grubości ścianki i elementów mocujących. Należy potwierdzić, że osłona nie ogranicza przestrzeni w prowadnicy, nie zahacza o krawędź ani nie przenosi dodatkowej siły ciągnącej na złącze.

Elastyczność podczas próby ręcznego dopasowania nie jest dowodem określonej trwałości zmęczeniowej. Należy zachować wymagania producentów kabli i rur dotyczące gięcia oraz ocenić zamierzony ruch zgodnie z zatwierdzoną procedurą maszynową. Nie należy zastępować koszulki wymaganym wspornikiem kabla lub elementem odciążającym.

Przy dławnicy, złączce lub wpuście do szafy

Przed zamówieniem gotowych odcinków należy określić punkt końcowy koszulki. Pierścienie blokujące, kontrola połączeń, etykiety i punkty kontrolne muszą pozostać dostępne. Estetycznie wyglądająca osłona, która uniemożliwia technikowi dotarcie do złącza, nie jest kompletnym rozwiązaniem instalacyjnym.

Nie należy przeciągać zewnętrznego rękawa termicznego przez dławnicę, chyba że taki układ jest zatwierdzony dla danej dławnicy i systemu kablowego. W przeciwnym razie dławnica może już nie działać na powierzchnię i wymiary, dla których została wybrana. Należy zachować określone uszczelnienie, odciążenie i połączenia wyrównawcze zamiast oczekiwać, że koszulka je zapewni.

Dopasuj konstrukcję produktu do trasy

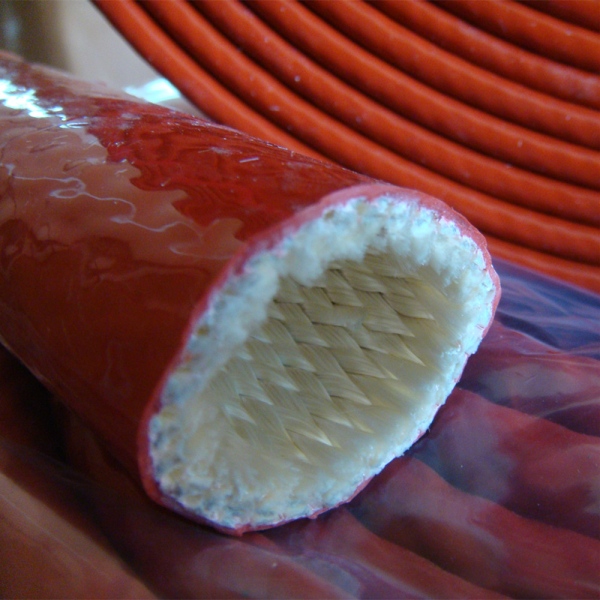

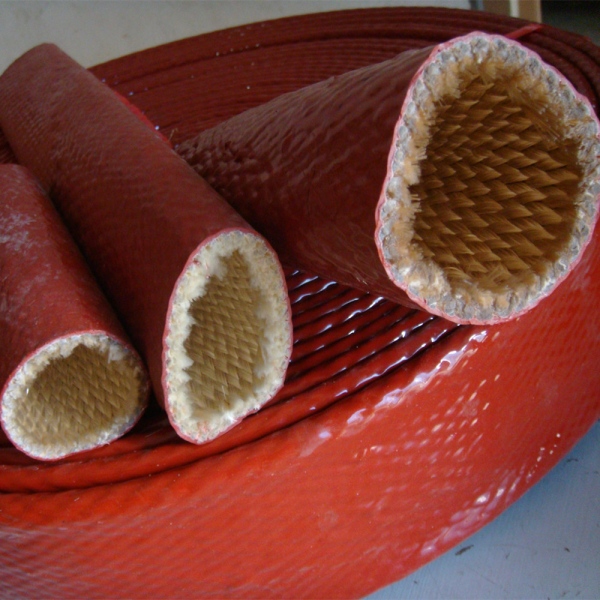

W przypadku instalacji rurkowej, BSTFLEX osłona ognioodporna poddana obróbce cieplnej do węży i kabli wykorzystuje podłoże z plecionego włókna szklanego poddanego obróbce cieplnej pod powłoką z gumy silikonowej. Uwzględnij tę konstrukcję w przeglądzie próbek, jeśli projekt określa podłoże tekstylne poddane obróbce cieplnej.

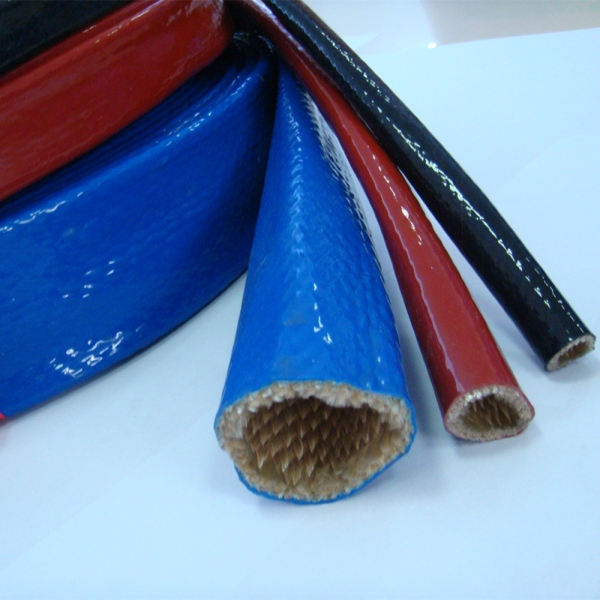

The EFRS pleciona silikonowa osłona ognioodporna z włókna szklanego to kolejna opcja rurkowa. Porównaj proponowany rozmiar, konstrukcję ścianki i ścieżkę instalacji zamiast zakładać, że dwie pozycje z katalogu są zamienne tylko dlatego, że obie mają silikonową powłokę zewnętrzną.

Tam, gdzie złącza uniemożliwiają montaż od końca, należy rozważyć osłonę ognioodporną zapinaną na rzep do istniejących kabli. Konstrukcja BSTFLEX VFRS wykorzystuje plecione włókno szklane pokryte silikonem z wewnętrznie przyszytym ognioodpornym zapięciem na rzep z nylonu. Należy sprawdzić zapięcie, przeszycie i zakładkę jako część kompletnego pokrycia, a nie tylko korpusu osłony.

Poproś o odpowiednie limity operacyjne dla wybranej konfiguracji. Format otwierany zapewnia dostęp do montażu i inspekcji; sam w sobie nie ustanawia wyższej odporności termicznej ani kwalifikacji elektrycznej.

Przykład: Dwie trasy kablowe obok tej samej maszyny

Rozważmy hipotetyczną instalację, w której kabel czujnika i kabel zasilający silnik przechodzą w pobliżu tej samej nagrzanej obudowy. Oba wymagają przeglądu pod kątem ekspozycji zewnętrznej, ale pomyślna próba osłony na jednym nie zatwierdza drugiego.

W przypadku kabla czujnika należy sprawdzić pełne limity temperatury przewodu, złącza i strony czujnika, wraz z rzeczywistym obciążeniem elektrycznym i wymaganą wydajnością sygnału. W przypadku kabla silnika należy uwzględnić w ocenie termicznej jego prąd roboczy, cykl pracy i układ instalacji.

Jeśli kabel silnika biegnie w elastycznym peszlu, należy ocenić całą osłoniętą sekcję przewodu. Nie należy używać temperatury zewnętrznej nowej osłony jako bezpośredniego pomiaru temperatury żyły. Metoda pomiaru i limity akceptacji powinny zostać dobrane przez odpowiedzialnego inżyniera elektryka.

Zatwierdź obie trasy pod kątem ich własnych wymagań, nawet jeśli ten sam materiał osłony jest odpowiedni dla obu.

Oddziel osłony termiczne od innych wymagań dotyczących ochrony

Izolacja elektryczna i ekranowanie elektromagnetyczne

Silikonowa osłona ognioodporna z włókna szklanego nie powinna być traktowana jako zamiennik podstawowej izolacji elektrycznej ani używana do naprawy uszkodzonej powłoki kabla bez zatwierdzonej specyfikacji naprawy. Ocena termiczna nie jest klasą napięciową. Nie należy deklarować ekranowania elektromagnetycznego ani parametrów uziemienia ze zwykłej osłony termicznej bez odrębnych kwalifikacji.

Obwody odporne na ogień

Utrzymanie działania obwodu podczas określonej ekspozycji na ogień wymaga dowodów dla odpowiedniego kabla lub kompletnego systemu ochronnego oraz jego instalacji. Dodanie osłony przeciwpożarowej nie tworzy automatycznie ognioodpornego zespołu kablowego ani nie ustala czasu pracy w czasie pożaru.

Jeśli specyfikacja wymaga określonych parametrów, należy zażądać odpowiedniej dokumentacji systemowej. Krótkotrwały test płomieniowy materiału koszulki nie daje zamiennych wyników.

Przejścia przez ściany i stropy

Przemysłowa ochrona kabli przed wysoką temperaturą różni się od zabezpieczania ogniochronnego przejść przez ściany lub stropy o określonej klasie odporności ogniowej. Produkty opisywane na tym rynku jako przepusty kablowe mogą być pąchnące (puchnące) pod wpływem ognia lub stanowić część określonego systemu przejść.

Nie należy zastępować koszulki z włókna szklanego powlekanego silikonem określoną przegrodą ogniową. Jeśli chroniona trasa kablowa przechodzi przez przegrodę o określonej klasie, należy zlecić przegląd szczegółów przejścia dla konkretnego kabla, rury instalacyjnej i dodatkowego zabezpieczenia.

Zatwierdzaj instalację, a nie tylko próbkę materiału

Rozpocznij próbę z zidentyfikowanym zespołem kabla lub rury instalacyjnej w stanie zdatnym do użytku. Przed zamontowaniem osłony zewnętrznej należy sprawdzić, czy nie wystąpiły uszkodzenia termiczne, luźne połączenia lub nietypowe temperatury. Nowa koszulka nie może ukrywać nierozwiązanej usterki elektrycznej.

Zaplanuj montaż i demontaż zgodnie z procedurą bezpiecznej pracy elektrycznej obowiązującą w zakładzie. Wykwalifikowany personel musi odłączyć odpowiednie zasilanie, kontrolować zmagazynowaną energię i sprawdzić stan beznapięciowy przed przystąpieniem do prac ręcznych. Możliwość owinięcia koszulki wokół podłączonych kabli nie czyni montażu pod napięciem akceptowalnym.

Zarejestruj zatwierdzony produkt, punkty końcowe pokrycia, pozycję szwu (jeśli dotyczy) oraz szczegóły mocowania. Sprawdź dopasowanie w wymaganych pozycjach maszynowych, dostęp do połączeń i identyfikację. Zaplanuj wszelkie zasilane testy termiczne lub funkcjonalne za pomocą autoryzowanej procedury, zapewniając ochronę personelu przed zagrożeniami elektrycznymi i ruchomymi elementami urządzeń.

Użyj reprezentatywnego cyklu roboczego i uzgodnionych limitów akceptacji. Zarejestruj, czy pomiar temperatury dotyczy powierzchni koszulki, powłoki kabla czy innej lokalizacji; nie przedstawiaj tych odczytów jako równoważnych.

W przypadku powtarzalnych czynności konserwacyjnych należy zachować rysunek montażowy i uzgodnione kryteria kontroli. Określ wymianę lub ponowną ocenę po uszkodzeniu, znacznym narażeniu termicznym lub zmianie obciążenia kabla, trasy albo parametrów pracy urządzenia.

Przygotuj zapytanie ofertowe dotyczące koszulki ogniochronnej na kable lub rury instalacyjne

Zespół: Wyślij oznaczenie kabla lub rury instalacyjnej, rzeczywiste wymiary zewnętrzne, rysunki złączy, lokalizacje odgałęzień i chronioną długość. Określ, czy koszulka jest instalowana przed zakończeniem (zarobieniem) kabla, czy wokół istniejącego podłączonego zespołu.

Eksploatacja: Zidentyfikuj źródło ciepła, czas trwania ekspozycji, tryb pracy, ruch oraz spodziewane ciecze lub zanieczyszczenia. Uwzględnij limity temperaturowe kabla oraz wszelkie wymagania dotyczące projektowania instalacji elektrycznej, które osłona zewnętrzna musi zachować.

Akceptacja i dostawa: Określ ocenę próbki, odpowiednie dokumenty produktu, ilość, gotowe długości i identyfikację. Traktuj wymagania dotyczące oznakowania, pakowania i inspekcji jako szczegóły zamówienia, a nie wyprowadzaj ich ze zdjęcia w katalogu.

BSTFLEX dostarcza koszulki ogniochronne z włókna szklanego powlekanego silikonem do zewnętrznej ochrony kabli, węży i przewodów. Poproś o dane produktu, próbki lub wycenę przemysłowej koszulki ogniochronnej na kable wraz z rysunkiem trasy i szczegółami ekspozycji. Proponowaną osłonę można wówczas ocenić w powiązaniu z projektem kabla i rury instalacyjnej, a nie jako ich substytut.
