Oplot z włókna glinowego do okablowania pieców: Wymiary i pytania dotyczące temperatury

Przewód termoelementu poprowadzony wzdłuż ścianki pieca może napotkać inną temperaturę niż kabel przechodzący przez gorący otwór. Oba mogą wymagać rękawa ochronnego, ale ich narażenie, konstrukcja przewodów i luzy instalacyjne są różne. Przesłanie tylko wartości zadanej pieca i nominalnego przekroju przewodu utrudnia dobranie odpowiedniego oplotu.

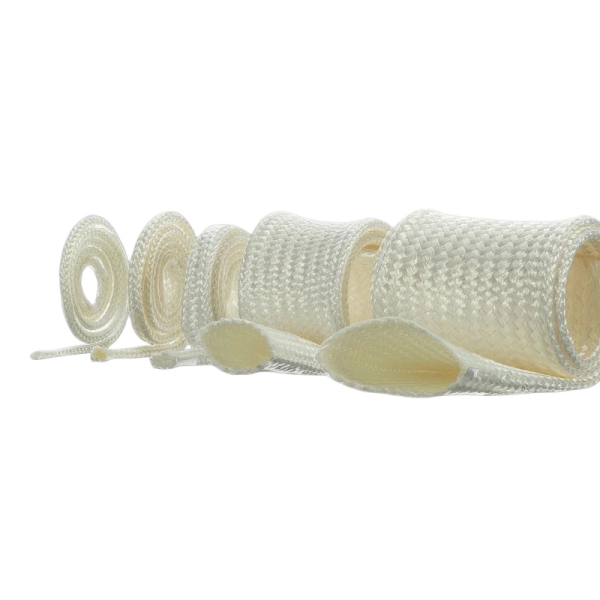

Produkt Alumina Fiber Sleeve to elastyczny wyrób włókienniczy o przekroju rurkowym przeznaczony do ochrony wysokotemperaturowej wokół przewodów, kabli i innych podłużnych elementów. Przed zleceniem go do montażu w piecu należy ustalić, czego rękaw będzie dotykał, jak wysoką temperaturę osiąga jego miejsce montażu oraz czy okablowanie posiada już własną, kwalifikowaną izolację elektryczną.

Zmierz narażenie na działanie czynników w miejscu zamontowania rękawa

Rozpocznij od rzeczywistej trasy. Zaznacz odcinek wewnątrz strefy gorącej, odcinek w pobliżu drzwi lub otworu inspekcyjnego oraz przejście do chłodniejszego odcinka kabla. Określ, czy rękaw ma bezpośredni kontakt z gorącą powierzchnią, ciepłem promieniującym, poruszającym się powietrzem, chwilowo otwartymi drzwiami pieca czy powtarzalnym nagrzewaniem i chłodzeniem. Temperatura procesu sama w sobie nie opisuje temperatury w każdym punkcie wzdłuż rękawa.

Dla każdego odcinka podaj spodziewaną temperaturę ciągłą, najwyższą krótkotrwałą ekspozycję oraz jej czas trwania. Określ częstotliwość cykli pracy urządzenia. Jeśli te wartości pochodzą z obliczeń, a nie z pomiaru, poinformuj dostawcę, jakie założenia przyjęto. Poproś o dane temperaturowe wybranej konstrukcji rękawa oraz warunki, w jakich ustalono jego klasyfikację. Sam typ włókna nie stanowi pełnej specyfikacji temperaturowej dla gotowego rękawa ani chronionego kabla.

Dobierz rozmiar na podstawie zainstalowanego kabla, a nie samego żyły przewodzącej

Zmierz średnicę zewnętrzną całego kabla lub wiązki przewodów w miejscu, w którym znajdzie się rękaw. Uwzględnij istniejącą izolację, powłokę ochronną i wszelkie inne warstwy znajdujące się pod rękawem z tlenku glinu. Jeśli rękaw musi nasunąć się na złącze, zaciśnięcie lub końcówkę, podaj maksymalny wymiar zewnętrzny tego elementu oraz dostępną długość montażową.

Zarejestruj również zagięcia, rozgałęzienia i miejsca, w których kabel jest przytrzymywany przez zacisk. Plecionka rurkowa może zmienić swoją średnicę podczas dopasowywania, co może wpłynąć na stopień pokrycia i grubości ścianki na całej długości trasy. Przetestuj krótki odcinek na największym elemencie, a następnie sprawdź jego dopasowanie na najmniejszym fragmencie. Sprawdź, czy oplot nie rozchodzi się, nie strzępi, nie zbija w grudki ani nie ociera o metalową krawędź. Potwierdź ostateczną długość po zamontowaniu rękawa i wykończeniu jego końców.

Oddziel ochronę termiczną od kwalifikacji elektrycznej

Tekstylny materiał ceramiczny wokół przewodu może stanowić jedną z warstw zespołu okablowania. Nie określa on znamionowego napięcia tego zespołu. Poinformuj dostawcę, czy rękaw będzie nakładany na już zaizolowany kabel, przewód grzejny, przewód termoelementu czy inny komponent. Jeśli projekt polega na wykorzystaniu rękawa jako izolacji elektrycznej, określ wymaganą metodę badania, napięcie, warunki środowiskowe oraz dokumentację dla dokładnie kupowanej konstrukcji.

Sprawdź własny limit temperaturowy przewodu, materiały zakończeń oraz trasę przez piec. Rękaw nie może podnieść dopuszczalnej temperatury nieodpowiedniego przewodnika, powłoki ani złącza. Jeśli kabel może stykać się z ostrymi arkuszami blachy, ruchomym elementem mocującym lub materiałem stopionym, opisz to narażenie osobno, aby można było ocenić cały zespół ochronny. Nie zakładaj, że niepowlekany materiał włókienniczy stanowi szczelną barierę przed cieczami lub silnym ścieraniem.

Potwierdź konstrukcję tekstyliów

Zapytaj, jaki rodzaj włókna i konstrukcja przędzy zostaną dostarczone. W strona produktu opisano rękaw rurkowy na bazie tlenku glinu oraz wspomniano o formach plecionych lub tkanych. W przypadku zamówienia produkcyjnego potwierdź, która forma dotyczy Twojego rozmiaru, deklarowany skład, wszelkie zabiegi wykończeniowe, tolerancję średnicy wewnętrznej oraz długość dostawy. Jeśli zespół wymaga niskiego pylenia lub specjalnego zabezpieczenia obciętych końców, uwzględnij to w zatwierdzeniu próbek.

Krótki próbny montaż jest przydatny przed zamówieniem całej rolki. Dopasuj kandydacką tuleję do reprezentatywnego kabla i poprowadź ją przez zamierzone zaciski oraz otwory. Sprawdź promień gięcia, mocowanie końców, dostęp do konserwacji i odległość od otaczających części. Jeśli zespół będzie poddany kontrolowanemu testowi cieplnemu, użyj rzeczywistego przewodu i materiałów zakończeń oraz sprawdź je po zalecanym cyklu.

Co należy uwzględnić w zapytaniu ofertowym

• Szkic lub zdjęcie przedstawiające trasę przez piec, strefę gorącą, otwory, zaciski i chronioną długość.
• Średnica zewnętrzna kabla lub wiązki, maksymalna średnica złączki i dostępny luz montażowy.
• Ekspozycja ciągła i krótkotrwała na rękawie, a także cykl grzewczy oraz wszelkie ciepło kontaktowe lub promieniujące.
• Istniejąca izolacja przewodu oraz wszelkie testy elektryczne lub dokumentacja, jakich wymaga gotowy zespół.
• Narażenie na ścieranie, zachlapania, chemikalia lub powtarzalne czynności konserwacyjne.
• Wymagana ilość próbek, długość rolki lub odcinków, szacowane roczne zużycie i kontrole odbiorcze.

Prześlij te szczegóły wraz z rysunkiem do BSTFLEX. Możemy przeanalizować żądaną konstrukcję rękawa i przygotować próbkę do testów dopasowania i aplikacji. Przed złożeniem zamówienia produkcyjnego należy potwierdzić specyficzne dla danego gatunku dane techniczne oraz kryteria akceptacji gotowego zespołu. W przypadku innych materiałów i konstrukcji rękawów zobacz sekcję Rękawy wysokotemperaturowe kategoria.
