Pomiar rury wydechowej dla dzianego bazaltowego rękawa izolacyjnego

Widoczna prosta rura jest zazwyczaj najłatwiejsza do zmierzenia. Tuleja może wymagać przejścia przez obrzeże zaciskowe, kołnierz, złączkę czujnika lub spaw, zanim dotrze do tego prostego odcinka. Jeśli układ wydechowy został już zmontowany, dostępny kierunek montażu może mieć większe znaczenie niż nominalny rozmiar rury. Należy zapisać zarówno wymiary rury, jak i trasę, którą będzie pokonywać tuleja.

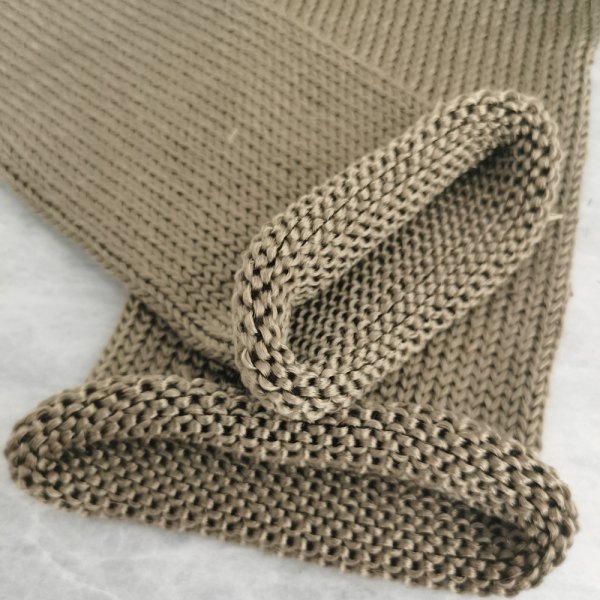

BSTFLEX dostarczadzianinowy bazaltowy rękaw izolacyjny do odprowadzania spalindo przewodów wydechowych silników i generatorów. W opublikowanej tabeli rozmiarów podano nominalne średnice wewnętrzne 25, 38, 50, 63, 76, 90, 102 i 127 mm, a inne rozmiary są dostępne na zamówienie. Są to rozmiary wyjściowe do próby dopasowania, a nie gwarancja, że ​​konkretna tuleja będzie pasować do każdego przyłącza na rurze o danej średnicy.

Zaznacz sekcję, która wymaga omówienia

Zacznij od zdjęcia lub rysunku całej trasy wydechu. Zaznacz odcinek, który ma zostać zakryty, jego punkt początkowy i końcowy, a także najbliższy czujnik, wspornik, wieszak, zacisk i złącze serwisowe. Zapisz wszystkie odcinki, które muszą pozostać dostępne do inspekcji lub konserwacji. Tuleja zakrywająca złącze czujnika na rysunku może stwarzać problemy serwisowe, nawet jeśli jej średnica jest prawidłowa.

Pomiar należy wykonać wzdłuż osi rury, uwzględniając zagięcia, zamiast mierzyć w linii prostej między punktami końcowymi tulei. Jeśli tuleja ma zostać docięta przed montażem, należy zapisać żądaną długość pokrycia na zamontowanej części i poprosić o uzgodnienie naddatku na cięcie po wykonaniu próbnego dopasowania. Zagięcia i zmiany średnicy mogą wpłynąć na sposób, w jaki tuleja tekstylna przylega do rury; długość cięcia na płasko należy sprawdzić na rzeczywistym montażu.

Rejestruj średnicę zewnętrzną rury w więcej niż jednym punkcie

Zmierz zewnętrzną średnicę rury w miejscu, w którym ma pozostać tuleja, uwzględniając farbę, powłokę lub inną trwałą warstwę, jeśli występuje. Odczytaj wartości w pobliżu obu końców i w najgorętszym miejscu. Na gotowej rurze zwróć uwagę na owalność, spoiny i stopnie, które mogłyby zaczepić tuleję podczas montażu. Określ, czy dostarczona wartość jest wymiarem próbki pomiarowej, czy maksymalną tolerancją produkcyjną na rysunku OEM.

Utrzymuj wymiary w prostej kolejności, na przykład: średnica zewnętrzna rury prostej; średnica zewnętrzna przekroju powiększonego; maksymalny obrys łącznika; długość zakrytej linii środkowej. Oznacz każdą pozycję na zdjęciu. Umożliwi to odróżnienie tulei, która powinna przylegać ściśle do rury, od luzu potrzebnego tylko do montażu.

Znajdź największą przeszkodę na ścieżce instalacji

Zdecyduj, czy tuleja zostanie zamontowana przed, czy po spawaniu i montażu układu wydechowego. W przypadku tulei wsuwanej montowanej później, zmierz największy element, przez który musi przejść od otwartego końca do pozycji końcowej. W zależności od układu, może to być koniec rozszerzony, kołnierz, złączka, kołnierz spawany, obrzeże zacisku lub występ czujnika. Nieregularne dopasowanie wymaga również fizycznej próby: jeden odczyt suwmiarki nie pokaże, jak chwyta ona dzianinę podczas przeciągania wokół zagięcia.

Nie należy zakładać, że opublikowany nominalny rozmiar wewnętrzny to maksymalny otwór montażowy tulei. Zakres rozszerzenia i wynikające z niego dopasowanie zależą od konkretnej konstrukcji i rozmiaru. Poproś o próbkę lub zatwierdzony zakres rozszerzenia dla proponowanej tulei, a następnie sprawdź, czy jest ona w stanie przejść przez przeszkodę bez uszkodzeń i nadal zakrywać rurę zgodnie z przeznaczeniem.

Zwróć uwagę na zagięcia, końce i pobliskie elementy

Dla każdego zagięcia należy podać średnicę zewnętrzną rury, promień zagięcia (jeśli znany) oraz kąt lub wyraźne zdjęcie. Należy zwrócić uwagę na wszelkie ciasne odstępy od elementu ramy lub obudowy, które mogą uniemożliwić wciągnięcie tulei na miejsce. Jeśli oba końce rury są zablokowane przez większe elementy, należy określić etap montażu, na którym można zamontować tuleję rurową.

Wskaż, gdzie tuleja będzie się kończyć względem kołnierza, zacisku lub wieszaka. Gotowe końce muszą być ustawione tak, aby możliwe było zmontowanie i sprawdzenie złącza wydechowego. Jeśli wymagane jest zamocowanie końcówek, podaj proponowaną metodę i potwierdź, że wybrany osprzęt jest odpowiedni do lokalnej temperatury i luzu. Nie umieszczaj zacisku ani opaski w miejscu, w którym blokuje ona czujnik lub złącze serwisowe.

Do rysunku dołącz warunki eksploatacji

Sam rozmiar rury nie jest wystarczający do określenia jej przydatności termicznej. Należy podać zmierzoną lub przewidywaną temperaturę powierzchni rury, normalny czas pracy, szczytowe wartości temperatury i warunki narażenia. Strona produktu KBS zawiera dane dotyczące parametrów roboczych i szczytowych, a także tabelę techniczną; należy poprosić o aktualną specyfikację i podstawę badań dla konkretnej oferowanej konstrukcji. Temperatura spalin i temperatura powierzchni rury to różne pomiary i żaden z nich nie odzwierciedla temperatury zewnętrznej powierzchni zamontowanej tulei.

Jeśli powodem dodania izolacji są pobliskie przewody, węże lub podłoga pojazdu, należy określić ich położenie i dopuszczalne temperatury. Jeśli docelowa temperatura powierzchni lub prześwit są krytyczne, należy przetestować proponowany zespół w reprezentatywnych warunkach pracy. Rzeczywisty wynik zależy od rury, przepływu, warunków otoczenia i instalacji.

Co wysłać wraz z zapytaniem ofertowym

• Wniosek oraz rysunek lub zdjęcia pokazujące kompletną trasę wydechu.
• Średnica zewnętrzna rury w części zakrytej i jej tolerancja wykonania.
• Średnica i kształt każdego kołnierza, kołnierza lub złączki muszą przechodzić przez tuleję.
• Długość pokrycia mierzona wzdłuż rury, z uwzględnieniem miejsc zagięć i punktów końcowych.
• Etap i kierunek instalacji, łącznie z ewentualnymi zablokowanymi końcami rur.
• Normalne i szczytowe temperatury powierzchni rur, czas ekspozycji i wymagania testowe.
• Ilość, wymagana długość sztuki lub rolki oraz metoda zatwierdzania próbki.

Wyślij te pomiary przezStrona produktu Rękaw dzianinowy bazaltowy KBSPoproś o proponowane nominalne ID, tolerancję rozmiaru, potwierdzenie konstrukcji oraz próbkę rzeczywistej trasy instalacji. Ta próbka to najszybszy sposób na rozstrzygnięcie dwóch pytań, na które rysunek nie daje odpowiedzi: jak tuleja omija największą przeszkodę i jak leży na gotowej rurze.
