Taśma drabinkowa z włókna ceramicznego do uszczelnień śrubowych wysokotemperaturowych

Przykręcana pokrywa pieca wymaga czegoś więcej niż tylko paska dopasowanego do śrub. Uszczelka termiczna musi pozostać na swoim miejscu, zachować zamierzony kontakt i wytrzymać cykl pracy. Zmiana z włókna szklanego na włókno ceramiczne powinna zatem zaczynać się od wymagań złącza, a nie tylko od najwyższej temperatury wydrukowanej obok nazwy produktu.

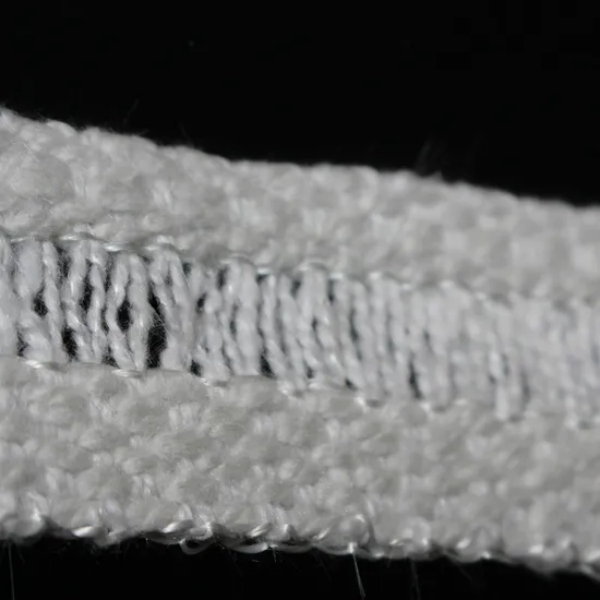

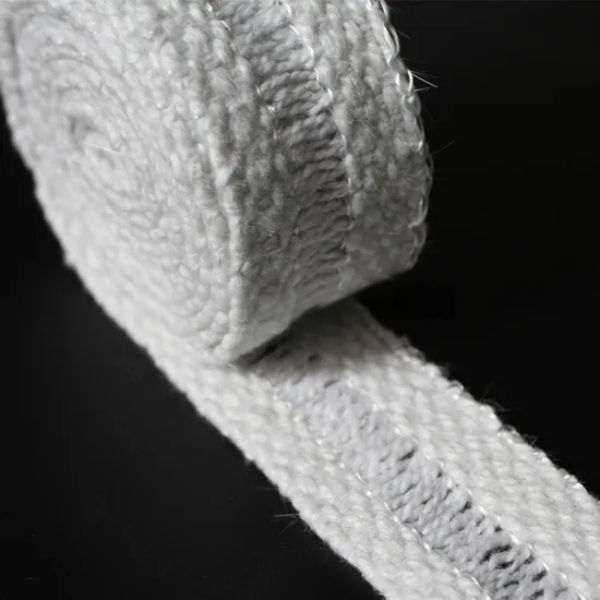

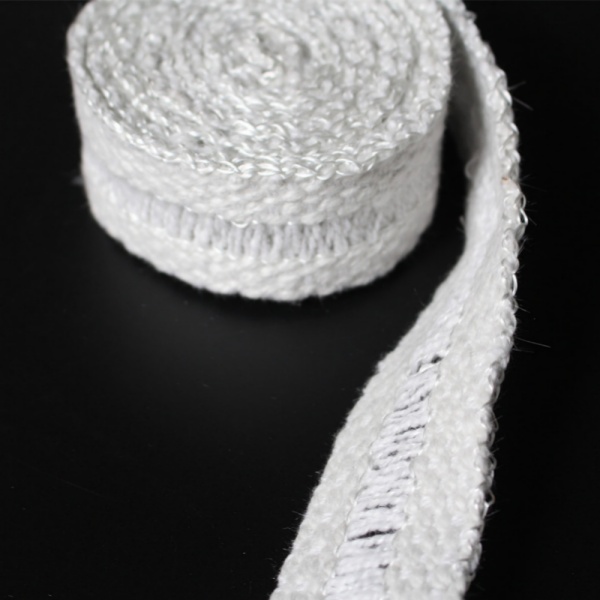

Taśma drabinkowa z włókna ceramicznego to tkany materiał termiczny z wybranymi przędzami wzdłużnymi pominiętymi w centralnej strefie mocowania.Nazywana również taśmą z włókna ceramicznego z otworami lub taśmą z otworami na śruby, mieści elementy mocujące, zapewniając jednocześnie tkany materiał po obu stronach linii mocowania. BSTFLEX taśma drabinkowa z włókna ceramicznego zapewnia taką konstrukcję dla izolacji przemysłowych i detali uszczelnień termicznych.

Sekcja drabinkowa rozwiązuje problem mocowania

Centralna sekcja z pominiętymi przędzami pomaga ustawić materiał wokół śrub, kołków lub wkrętów. Nie definiuje ona standardowego rozstawu otworów, a przędze poprzeczne mogą pozostać w strefie mocowania. Potwierdź jej geometrię, korzystając z rzeczywistej próbki produktu, zamiast traktować środek jako nieograniczony otwór.

Co ważniejsze, pokaż, gdzie uszczelka ma stykać się z urządzeniem. Ścieżka elementu mocującego i ścieżka kontaktu termicznego to różne cechy. Sprawdź, czy tkane części spoczywają na przeznaczonych do tego powierzchniach styku i czy strefa mocowania nie przerywa wymaganego kontaktu. Tam, gdzie żaden element mocujący nie musi przechodzić przez materiał, zwykła tkana taśma z włókna ceramicznego może być konstrukcją do rozważenia w zamian.

Kiedy konstrukcja ceramiczna ma sens?

Taśma drabinkowa ceramiczna jest kandydatem, gdy udokumentowane możliwości konstrukcji z włókna szklanego nie spełniają wymagań termicznych złącza. Odpowiednie detale do oceny obejmują paski kontaktowe na drzwiach pieców przemysłowych, przykręcane pokrywy inspekcyjne i zdejmowane panele wokół urządzeń grzewczych. Każdy z nich wymaga potwierdzenia zgodnie z projektem urządzenia.

Przed zmianą materiału zidentyfikuj, czego obecny pasek nie spełnia. Uszkodzenia spowodowane długotrwałym ciepłem wymagają innego dochodzenia niż pasek rozerwany przez ostry element mocujący. Nierówny kontakt spowodowany zniekształconymi drzwiami nie zostanie naprawiony jedynie przez zmianę włókna.

Tam, gdzie obecna taśma drabinkowa z włókna szklanego już spełnia potwierdzone warunki, ceramika nie jest automatycznie lepszym wyborem. Porównaj wymaganą żywotność, obsługę, dopasowanie i procedurę konserwacji. Dopasowanie całkowitej szerokości i nominalnej grubości nie oznacza, że dwa różne materiały będą zachowywać się identycznie w złączu ściskanym.

Traktuj klasę temperaturową jako specyfikację konstrukcyjną

Temperatura klasyfikacji włókna ceramicznego, limit pracy ciągłej gotowej taśmy i limit krótkotrwałej ekspozycji nie są wymienne. Zapytaj, który z nich podaje oferta. Uwzględnij temperaturę w miejscu umieszczenia taśmy, czas ekspozycji i atmosferę procesu, zamiast podawać tylko nastawę pieca.

Wzmocnienie również należy do specyfikacji. Przędze tekstylne ceramiczne mogą zawierać włókno szklane lub wzmocnienie metalowe, z różnymi ograniczeniami wytrzymałości na gorąco. Potwierdź wzmocnienie w konkretnej oferowanej taśmie drabinkowej; nie zakładaj, że opcja wymieniona dla innej taśmy ceramicznej jest dostępna w tej samej konstrukcji drabinkowej.

Wzmocnienie, które pomaga podczas tkania i montażu, nie jest automatycznie kwalifikowane do przenoszenia stałego obciążenia mechanicznego w temperaturze roboczej. Podobnie, taśma wzmocniona metalem nie jest ogranicznikiem nośnym. W pobliżu elektrycznych elementów grzejnych uwzględnij obecność przewodzącego wzmocnienia w przeglądzie urządzenia.

Określ warunki kontaktu, a nie tylko grubość bez ściskania

Dla paska termicznego z retencją zapisz oddzielnie nominalną grubość taśmy i zamierzony stan instalacji. Określ, czy rysunek urządzenia kontroluje zamkniętą szczelinę, ściśniętą grubość czy przyłożone obciążenie. Pomiar grubości na nieobciążonej rolce nie jest pełnym opisem działającego złącza.

Rozróżnij również elementy mocujące, które utrzymują pasek na miejscu, od elementów, które zamykają drzwi. Śruba mocująca może ustalić położenie taśmy bez ustalania końcowego obciążenia uszczelniającego. Próbkę należy ocenić z rzeczywistym elementem mocującym, układem zamykania i powierzchniami styku.

Sprawdź stan po zamierzonym cyklu cieplnym, a także podczas montażu na zimno. Szukaj utraty kontaktu, przemieszczenia i uszkodzeń wokół krawędzi mocujących. Nie kompensuj niewyjaśnionej zmiany poprzez dodanie kolejnej warstwy lub mocniejsze dokręcenie bez przeglądu konstrukcji złącza. Nazwa produktu nie zapewnia ani uniwersalnego procentu ściskania, ani momentu dokręcania.

Uwzględnij wstępne nagrzewanie w przeglądzie materiałowym

Niektóre tekstylia ceramiczne zawierają organiczne włókna przetwórcze lub spoiwa używane do produkcji przędzy. Ich usunięcie podczas nagrzewania może powodować dymienie i zmieniać stan dostarczonego produktu. Zapytaj, czy wybrana taśma zawiera te składniki i czy jest dostarczana po obróbce cieplnej.

Dla procesu zamkniętego lub instalacji z ograniczeniami dotyczącymi zanieczyszczeń, określ te wymagania przed zatwierdzeniem próbki. Uzyskaj aktualną kartę charakterystyki bezpieczeństwa i wszelkie udokumentowane wytyczne dotyczące pierwszego nagrzewania. Nie zakładaj, że każda taśma drabinkowa ceramiczna jest wolna od spoiw, wstępnie oczyszczona lub odpowiednia dla procesu z ograniczeniami dymienia.

Wstępna obróbka cieplna i powtarzane cykle pracy to różne kontrole. Próbka, która zakończyła pierwsze nagrzewanie, nadal musi spełniać wymagania dotyczące kontaktu i obsługi złącza. Użyj zatwierdzonych procedur uruchomienia i wentylacji urządzenia, zamiast tworzyć improwizowany proces wypalania.

Dopasuj próbę do sposobu użytkowania pokrywy

Pokrywa, która pozostaje zamknięta przez długi czas

Uwzględnij w ocenie zamierzony czas wygrzewania na gorąco. Sprawdź, czy taśma pozostaje podparta i czy połączenie spełnia określone kryteria akceptacji po ekspozycji. Krótka próba grzania nie potwierdza wydajności podczas długotrwałego okresu eksploatacji.

Drzwi otwarte między cyklami produkcyjnymi

Uwzględnij w próbie otwieranie, zamykanie i ponowne dopasowanie. Sprawdź, czy nie występuje tarcie, przemieszczenie materiału lub uszkodzenia w punktach mocowania. Sama odporność na ciepło nie gwarantuje odporności na powtarzające się zakłócenia mechaniczne.

Połączenie z określonym wymogiem szczelności

Użyj kwalifikowanej konstrukcji uszczelnienia i testu szczelności urządzenia. Nie należy zakładać, że tkana taśma termiczna zapewnia uszczelnienie gazoszczelne, ciśnieniowe lub w kontrolowanej atmosferze. Tam, gdzie wymagane są te funkcje, kompletne połączenie musi zostać ocenione pod kątem tych wymagań, a nie zatwierdzone na podstawie klasy temperaturowej taśmy.

Zarejestruj kryteria akceptacji przed ponowną dostawą

Zdefiniuj, co będzie sprawdzane lub mierzone przed przeprowadzeniem próby. Przydatne elementy obejmują zachowaną pozycję, ciągłość styku, stan wymiarowy, działanie zamknięcia oraz wszelkie określone wyniki termiczne lub dotyczące szczelności. Estetyczny wygląd taśmy nie jest dowodem na to, że wszystkie te kryteria zostały spełnione.

Zarejestruj konstrukcję próbki, wzmocnienie, rewizję rysunku, metodę instalacji i historię nagrzewania. Przeprowadź inspekcję podczas bezpiecznej przerwy konserwacyjnej po uzgodnionym cyklu. Ponowne użycie, wymiana i wszelkie regulacje powinny być zgodne z zatwierdzoną procedurą urządzenia; nie zakładaj, że pozornie nienaruszona taśma zawsze może zostać zainstalowana ponownie.

Zamów taśmę drabinkową z włókna ceramicznego do swojego uszczelnienia śrubowego

Przy składaniu zapytania ofertowego podaj całkowitą szerokość taśmy, wymagania dotyczące centralnej strefy mocowania, grubość nominalną, długość rolki lub odcinka oraz ilość. Dołącz rysunek połączenia, układ mocowania, wymagania dotyczące styku po instalacji, normalne i szczytowe warunki ekspozycji oraz cykl konserwacji. Jeśli to możliwe, dołącz specyfikację materiałową lub odniesienie do istniejącej zatwierdzonej próbki.

Poproś o potwierdzenie konstrukcji włókna i wzmocnienia, odpowiednich danych serwisowych oraz dostępnych wymiarów. Niestandardową geometrię, pakowanie i wymagania dotyczące dostaw należy omówić wraz z wyceną, zamiast zakładać je na podstawie ogólnego opisu produktu.
