Poliestrowe rękawy na przewody hydrauliczne do montażu OEM: Rozmiary, ścieranie i opcje dostaw

Zamówienie, w którym wskazano jedynie „rękaw poliestrowy”, pozostawia dostawcy kilka decyzji: konstrukcję tekstylną, użyteczny rozmiar wewnętrzny, długość gotowego produktu i format dostawy. Te szczegóły decydują o tym, czy materiał trafi na stół montażowy gotowy do użycia, czy też będzie wymagał dodatkowego sortowania, cięcia i kontroli dopasowania.

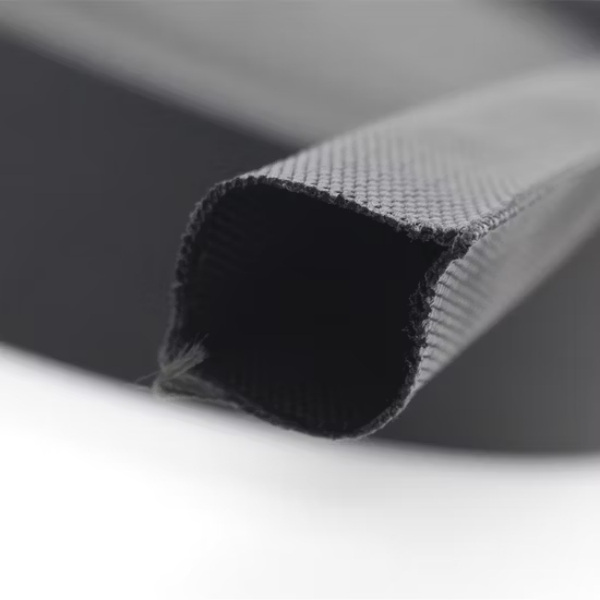

Osłony na węże hydrauliczne wykonane z poliestru to zewnętrzne osłony tekstylne, które chronią powierzchnie węży przed ścieraniem.Są one niezależne od konstrukcji węża, która zapewnia ciśnienie. W przypadku zestawu węża OEM należy określić tuleję wokół rzeczywistych wymiarów węża, kolejność montażu i warunki zużycia, a następnie uzgodnić sposób jego dostawy i kontroli.

BSTFLEXpoliestrowa osłona węża hydraulicznegostanowi punkt wyjścia do pozyskiwania materiałów pod kątem ścieralności. Poniższy poradnik zakupowy omawia, co należy uwzględnić w zapytaniu ofertowym, jak porównywać próbki i jakie szczegóły dostawy należy ustalić przed zatwierdzeniem produkcji.

Zacznij od rysunku węża, a nie szerokości rękawa

Należy użyć wymiarów zewnętrznych gotowego węża. Nominalny otwór węża i rozmiar dyszy to różne wymiary; żaden z nich nie określa wymaganego prześwitu wewnątrz tulei ochronnej. Należy uwzględnić największy profil łącznika, przez który musi przejść tuleja podczas montażu po zamocowaniu łączników.

W przypadku wiązki należy podać jej docelowy układ i ogólny profil zewnętrzny. Nie należy obliczać wymaganego rozmiaru tulei, po prostu sumując średnice węży. Należy również upewnić się, że grupowanie węży jest odpowiednie ze względu na ich ruchomość i wymagania konserwacyjne.

Jest to lista kontrolna zapytania, a nie tabela rozmiarów produktu.Szerokość po rozłożeniu na płasko nie jest średnicą wewnętrzną i nie należy jej zastępować średnicą zewnętrzną węża. Należy sprawdzić zakres dopasowania podanej konstrukcji i sprawdzić próbkę na rzeczywistym montażu. Nie należy przenosić wymiarów z innej serii tulei bez potwierdzenia, że ​​produkty są równoważne.

Uzgodnij, gdzie umieścić tuleję w procesie montażu

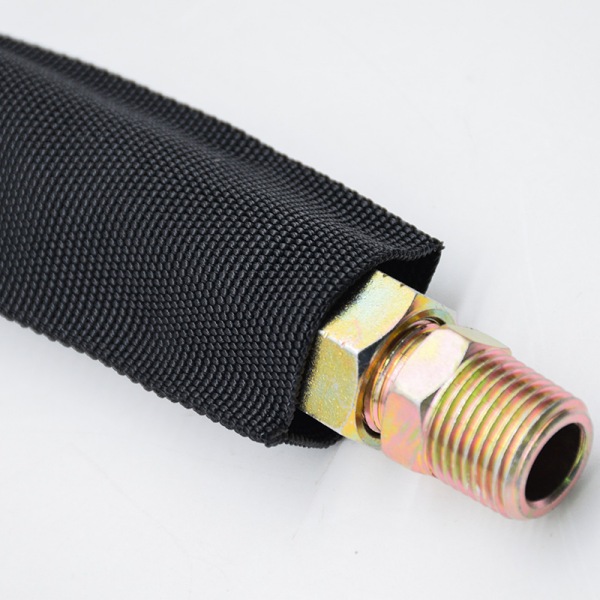

W przypadku rurowej tulei poliestrowej należy ustalić, czy zostanie ona zamontowana przed, czy za końcówkami węża. Uzgodnij kolejność prac z monterem węża, w tym dostęp do zaciskania, próby ciśnieniowej, identyfikacji i kontroli końcowej. Osłona ochronna nie może kolidować z zatwierdzoną procedurą montażu węża i końcówek.

Tuleja pasująca do korpusu węża może nie przejść przez zmontowane złącze. Z drugiej strony, dobranie znacznie większej tulei tylko po to, by umożliwić swobodne zamocowanie, może spowodować nieodpowiednie dopasowanie węża. Rozwiąż ten problem podczas zatwierdzania próbki, zamiast pozostawiać go operatorowi produkcji.

W przypadku gdy istniejąca instalacja nie ma praktycznego dostępu końcowego, należy osobno ocenić konstrukcję demontowalną.osłona węża nylonowego owijana dookoławykorzystuje inną metodę instalacji i materiały; nie jest to zamienna wersja produktu poliestrowego.

Zaznacz wymagane pozycje końcówek tulei na rysunku montażowym. Zapewnij dostęp do punktów kontrolnych i wymaganej identyfikacji węży, a także określ metodę mocowania końcówek. Przed montażem lub kontrolą zabezpieczeń na zainstalowanym sprzęcie, wykonaj procedury wyłączania, odcinania i obniżania ciśnienia, w tym kontroli zgromadzonej energii.

Oceń ścieranie w porównaniu z rzeczywistym kontaktem

Przed porównaniem materiałów opisz źródło zużycia. Wąż ocierający się o inny wąż, poruszający się po wsporniku i stykający się z szorstką powierzchnią maszyny przedstawiają różne warunki oceny. Prześlij zdjęcia lub rysunek przebiegu pokazujący miejsca styku i sposób poruszania się węża.

W celu porównania próbek, prosimy o podanie metody i wydania badania ścieralności, konstrukcji próbki, układu podpór, powierzchni styku, przyłożonego obciążenia i punktu końcowego. Liczba cykli bez tych danych nie stanowi pełnej specyfikacji zakupu. Wyników uzyskanych różnymi metodami badawczymi lub różnymi konstrukcjami tulei nie należy traktować jako bezpośrednio wymiennych.

Uzgodnij kryterium akceptacji odpowiednie dla danego zastosowania, a następnie oceń proponowaną tuleję na reprezentatywnym zestawie. Obserwuj zasięg, ruch, dopasowanie i zużycie miejscowe zgodnie z zatwierdzoną procedurą oceny. Wynik laboratoryjnego testu ścierania sam w sobie nie stanowi gwarancji trwałości eksploatacyjnej maszyny pracującej w różnych warunkach.

Skoryguj nieprawidłowe prowadzenie przewodów, kontakt z ostrymi krawędziami i niewystarczające podparcie, zamiast polegać na grubszej powłoce, aby to zrekompensować. Poliestrowa osłona przeciwścierna dodaje zewnętrzną warstwę ochronną; nie jest to konstrukcyjne podparcie węża ani sposób na przywrócenie uszkodzonego węża do eksploatacji.

Oddzielnie przestrzegaj wymagań dotyczących temperatury, narażenia na działanie cieczy i płomienia

Poliester identyfikuje rodzinę włókien, a nie pełną specyfikację produktu. W razie potrzeby należy podać rodzaj przędzy lub materiału tekstylnego, grubość, ewentualną powłokę lub wykończenie oraz warunki użytkowania. Nie należy zakładać, że dwa rękawy o tej samej nazwie materiału mają takie samo dopasowanie lub parametry.

Należy podać temperatury normalne i szczytowe, czas ekspozycji, pobliskie źródła ciepła oraz przewidywany kontakt z płynami hydraulicznymi, środkami czyszczącymi lub innymi chemikaliami. W celu sprawdzenia kompatybilności chemicznej należy zidentyfikować substancję, jej stężenie, temperaturę i wzór kontaktu. Należy potwierdzić przydatność do dostarczonej konstrukcji, zamiast polegać na nieograniczonym opisie „odporności chemicznej”.

Jeśli w projekcie określono odporność na ogień, należy zapoznać się zrękaw na wąż z poliestru trudnopalnegojako osobna opcja. W przypadku zastosowania określonego przez MSHA należy poprosić o szczegóły zatwierdzenia obejmujące oferowany produkt. Nie należy rozszerzać zatwierdzenia z jednego gatunku tulei na inny.

Odporność na płomienie i ścieranie nie gwarantują ochrony przed rozerwaniem ani przed przeciekami. Wymagania te wymagają oddzielnego potwierdzenia dla odpowiedniego systemu ochronnego. Zewnętrzna osłona nie zwiększa również znamionowego ciśnienia roboczego węża ani dopuszczalnej temperatury cieczy.

Porównaj rolki, gotowe długości cięcia i pakiety montażowe

Najniższa cena za metr nie musi oznaczać najniższego kosztu montażu. Zamawiając wycenę rękawa poliestrowego, porównaj poniższe formaty z możliwościami cięcia, asortymentem części i procesem montażu. Dostępność i warunki handlowe dla wybranej konstrukcji powinny zostać potwierdzone.

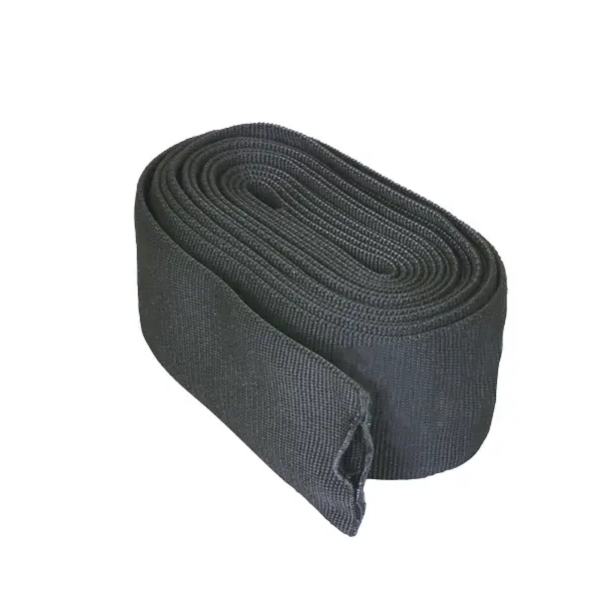

W przypadku zakupu rolek należy uzgodnić, czy podana długość ma być ciągła i jak postępować z krótkimi odcinkami. W przypadku ciętych elementów należy określić wymiar końcowy po uzgodnionej obróbce krawędzi. Nie należy zakładać, że każdy cięty produkt jest zgrzewany termicznie lub że jedna metoda wykończenia pasuje do każdej konstrukcji.

Porównaj oferty na tej samej podstawie: użyteczny materiał, cięcie i wykończenie, odpady, identyfikacja, pakowanie i obsługa montażu. Określ oddzielnie ilość próbki, zamówienie początkowe, przewidywane zapotrzebowanie powtórne i schemat dostaw. Prognoza ułatwia planowanie dostaw, ale nie powinna być traktowana jako ostateczna ilość wydania, chyba że zostanie uzgodniona.

Zatwierdź próbkę i zapisz specyfikację produkcji

Zachowaj zatwierdzoną próbkę wraz z jej rysunkiem i wymaganiami dotyczącymi rewizji i kontroli. Zapisz konstrukcję poliestru, wymiary, warunki pomiaru, wykończenie końcowe oraz wszelkie oznaczenia i szczegóły dotyczące opakowania. Sam wygląd nie wystarczy, aby zidentyfikować odpowiednik.

Sprawdź pierwszy artykuł dotyczący reprezentatywnego zespołu węża, uwzględniając odpowiedni profil i zagięcia. Upewnij się, że tuleja może zostać zamontowana zgodnie z planem, obejmuje przewidzianą strefę zużycia i nie koliduje z zaciskami ani kontrolą. Zapisz wynik przed zatwierdzeniem produkcji powtórnej.

Uzgodnij sposób identyfikacji partii produkcyjnych i rodzaj kontroli przychodzących. Poproś dostawcę o powiadomienie Cię przed zmianą konstrukcji przędzy, struktury materiału, powłoki, wymiarów lub procesu wykończenia. Określ, które zmiany wymagają nowej próbki lub ponownej oceny wniosku.

BSTFLEXUsługi OEM i produkcji niestandardowejObejmuje to przegląd aplikacji, opracowanie próbki i zatwierdzenie produkcji. Wykorzystaj ten proces, aby potwierdzić proponowaną tuleję poliestrową przed ustaleniem specyfikacji zakupu. Minimalna wielkość zamówienia i czas realizacji zależą od produktu i stopnia personalizacji.

Pytania dotyczące zakupu rękawów poliestrowych do węży

Czy jeden rozmiar tulei może pasować do kilku numerów części zespołów węży?

Możliwe, ale należy sprawdzić dopasowanie i ścieżkę instalacji dla każdego zespołu. Średnica zewnętrzna węża, profil przyłącza, długość zabezpieczona i sposób prowadzenia mogą się różnić. Zatwierdź wspólny rozmiar na podstawie każdego odpowiedniego rysunku, zamiast polegać wyłącznie na nominalnej średnicy węża.

Czy rękaw na wąż poliestrowy jest automatycznie trudnopalny?

Na podstawie słowa „poliester” nie należy wnioskować o klasyfikacji odporności na ogień. Należy określić wymaganą wydajność i uzyskać dokumentację dla oferowanej konstrukcji. Należy zachować rozróżnienie między standardowymi osłonami przeciwścieralnymi a oddzielnie zatwierdzonymi klasami trudnopalności.

Co jest potrzebne, aby prośba o próbkę była przydatna?

Prześlij rysunek węża lub jego wymiary, profil przyłącza, długość zabezpieczoną, warunki zużycia oraz proponowany format dostawy. Uwzględnij kontrole, które musi przejść próbka. Próbka z jasno określonym celem oceny jest bardziej przydatna niż bezwarunkowe zamówienie na standardową tuleję.

Zamów próbki rękawów poliestrowych lub dostawę OEM

DlaOsłona węża ochronnego z poliestru BSTFLEXPrześlij nam informacje dotyczące średnicy zewnętrznej węża, maksymalnego profilu przyłącza, długości pokrycia, warunków zastosowania i wszelkich wymaganych testów. Dodaj żądany format rolki lub gotowego elementu, ilości, wymagania dotyczące opakowania oraz przewidywany termin dostawy.

Skontaktuj się z firmą BSTFLEX, podając rysunek zespołu węża lub specyfikację zakupuW przypadku maszyny wymagającej kilku typów ochrony zewnętrznej należy zastosowaćstrona wyboru zabezpieczenia węża hydraulicznegoaby zidentyfikować odpowiedni produkt dla każdego narażenia.
