Przewodnik po rozmiarach koców spawalniczych: 6x6, 6x8, 8x8, 10x10, przelotki i rozmiary niestandardowe

Koc spawalniczy może być wystarczająco duży w zamówieniu, a mimo to pozostawiać część sprzętu odsłoniętą po instalacji. Tkanina użyta do zakładek bocznych, nakładek i fałd nie jest już dostępna do pokrycia głównej powierzchni. Podwinięcia i szwy mogą również sprawić, że rozmiar nominalny będzie różnił się od wymiarów gotowego produktu.

Ten przewodnik po rozmiarach koców spawalniczych porównuje formaty 6x6, 6x8, 8x8 i 10x10 stóp, a następnie wyjaśnia, jak określić gotowy rozmiar i układ przelotek dla Twojej instalacji.

BSTFLEX produkuje przemysłowe koce spawalnicze w tych wymiarach oraz innych rozmiarach niestandardowych. Cztery poniższe rozmiary to formaty referencyjne, a nie granice naszego zakresu produkcyjnego. Prześlij wymiary wymagane przez Twoje zastosowanie, zamiast zmieniać instalację, aby dopasować ją do krótkiej listy rozmiarów.

Tabela rozmiarów koców spawalniczych: 6x6, 6x8, 8x8 i 10x10 stóp

W tym przewodniku 6x6 oznacza 6 stóp na 6 stóp, a nie 6 cali czy 6 metrów. Poniższe wartości metryczne są dokładnymi przeliczeniami podanych wymiarów; nie są to tolerancje produkcyjne ani gwarancja gotowego rozmiaru dla nieokreślonego produktu.

Koc 1800 x 1800 mm nie ma dokładnie takiego samego rozmiaru jak koc 6x6 stóp. Podobnie 3000 x 3000 mm jest mniejszy niż 10x10 stóp. Użyj jednej jednostki kontrolnej w zamówieniu i zidentyfikuj wszelkie przeliczone wymiary jako wartości referencyjne.

Wybór między 6x6 a 6x8

Koc spawalniczy 6x8 dodaje dwie stopy w jednym kierunku w porównaniu z kocem 6x6. Ta dodatkowa długość może zostać przeznaczona na dłuższą powierzchnię krycia lub większy zwis, w zależności od układu. Nie zwiększa to obu wymiarów.

W przypadku prostokątnego panelu wiszącego zaznacz, która krawędź jest górną. Panel o szerokości 6 stóp i wysokości 8 stóp wymaga innego układu mocowania niż panel zainstalowany o szerokości 8 stóp i wysokości 6 stóp, mimo że oba wykorzystują tę samą powierzchnię tkaniny.

Wybór między 8x8 a 10x10

Koc spawalniczy 8x8 ma 64 stopy kwadratowe powierzchni płaskiej; 10x10 ma 100 stóp kwadratowych. Większy format zapewnia więcej materiału do pokrycia, ale także zwiększa wagę tkaniny, gdy konstrukcja jest poza tym identyczna.

Przed wyborem większego panelu sprawdź dostępne wsparcie, dostęp do instalacji oraz sposób, w jaki koc będzie zdejmowany i przechowywany. Większy rozmiar sam w sobie nie zapewnia wyższej odporności termicznej ani nie potwierdza przydatności do cięższych odprysków.

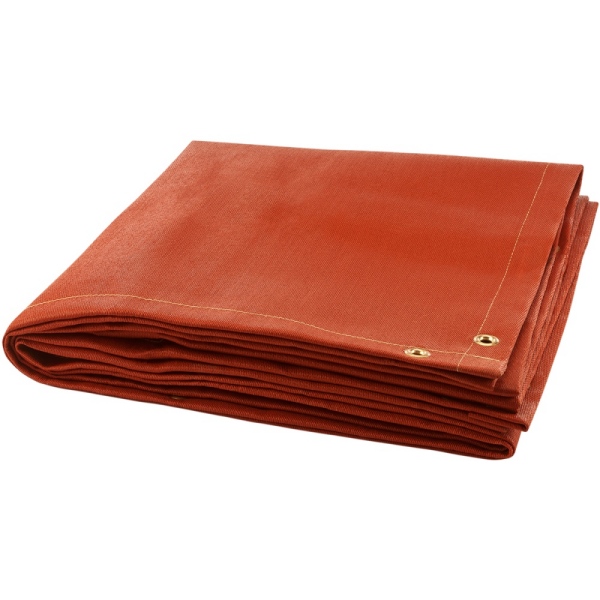

Określ gotowe wymiary po obszyciu

Należy rozróżnić trzy wymiary: rozmiar cięcia tkaniny, rozmiar gotowego koca oraz powierzchnię pokrycia pozostałą po instalacji.

Rozmiar cięcia to wymiar materiału przed szyciem. Rozmiar gotowy to wymiar zewnętrzny po wykonaniu obszyć i szwów. Powierzchnia instalacji to to, co pozostaje dostępne po rozłożeniu, nałożeniu na siebie lub zamocowaniu koca.

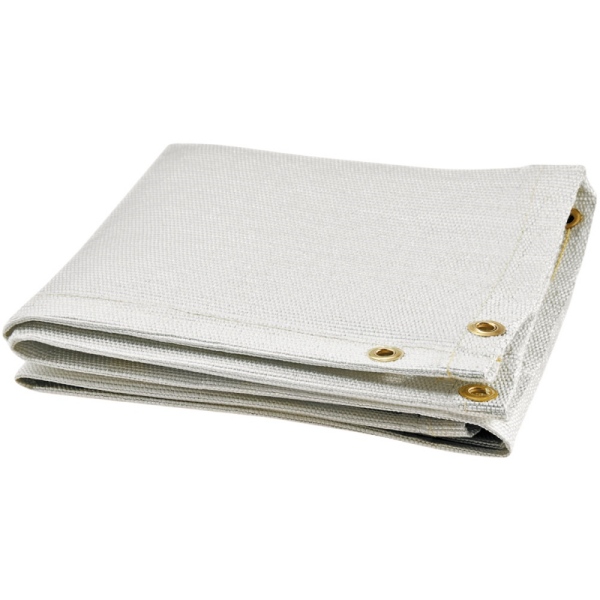

Na przykład nasza koc spawalniczy z tkaniny krzemionkowej strona wskazuje, że obszycia i szwy zmniejszają gotowe wymiary w stosunku do nominalnego rozmiaru początkowego. W przypadku nowego zamówienia niestandardowego określ wymagane wymiary końcowe i poproś o potwierdzenie naddatku na cięcie oraz tolerancji gotowego rozmiaru.

Jasna instrukcja brzmi: Wymagane wymiary gotowego koca: 2000 mm szerokości x 3000 mm długości po obszyciu i zszyciu. Przed rozpoczęciem produkcji należy potwierdzić tolerancję produkcyjną.

Jest to bardziej precyzyjne niż zamawianie koca 2 x 3 bez podania jednostki lub informacji, czy wymiary dotyczą stanu przed czy po wykonaniu.

Zmierz instalację, a nie tylko obiekt

Dla panelu wiszącego

Zanotuj wymaganą szerokość pokrycia i spadek pionowy, a następnie określ pozycje wsporników. Uwzględnij relację między linią wsporczą, środkami przelotek a gotowymi krawędziami koca. Wymiary zewnętrzne ramy mogą nie opisywać panelu, który pasuje do jej wnętrza.

W miejscach, gdzie panele się stykają, uwzględnij planowane zakładki. Zidentyfikuj wszelkie otwory wokół rur, kabli lub elementów konstrukcyjnych, aby układ mocowania mógł zostać zweryfikowany pod kątem wymagań dotyczących pokrycia.

Dla osłony sprzętu

Zmierz wzdłuż zamierzonej ścieżki tkaniny, uwzględniając podniesione sekcje i boczne spadki. Pomiar wykonany tylko w poprzek górnej części sprzętu nie obejmuje tkaniny potrzebnej do pokrycia jego boków.

W przypadku sprzętu o nieregularnych kształtach dostarcz zdjęcia i oznaczony szkic. Pokaż, które powierzchnie wymagają pokrycia i gdzie koc musi znajdować się z dala od ruchomych części, otworów wentylacyjnych lub punktów serwisowych.

Dla sąsiadujących koców

Sumowanie szerokości nadrukowanych na kilku kocach zawyża zainstalowane pokrycie, gdy ich krawędzie na siebie nachodzą. W przypadku płaskich paneli łączna szerokość pokrycia to suma ich gotowych szerokości minus całkowita zakładka między nimi. Fałdy i zmiany kierunku zużywają dodatkowy materiał.

Nie używaj stałego naddatku na zakładkę jako dowodu odpowiedniego zabezpieczenia przed iskrami. Miejsce pracy, ścieżka cząstek, otwory i metoda instalacji muszą zostać ocenione pod kątem konkretnej operacji gorącej.

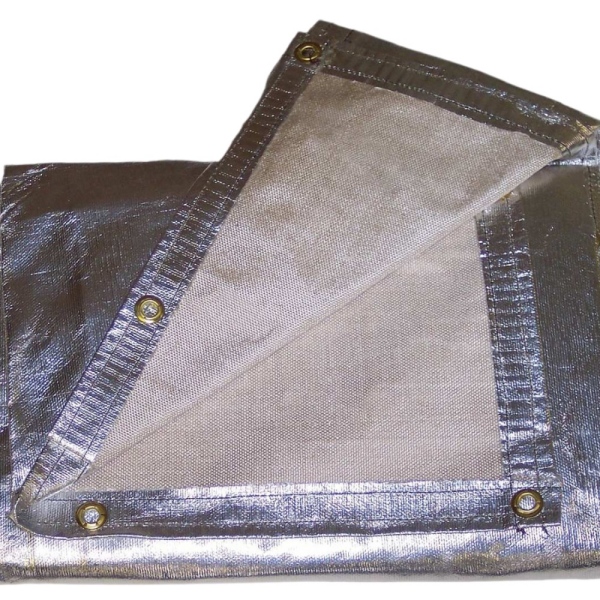

Koce spawalnicze z przelotkami: co umieścić na rysunku

Zamówienie koca spawalniczego z przelotkami to tylko część specyfikacji. Układ otworów musi pasować do instalacji. Koc przeznaczony do zawieszenia za górną krawędź może wymagać innego układu niż panel zabezpieczony na całym obwodzie.

Jeśli istniejąca rama ma stałe punkty mocowania, wyślij ich współrzędne lub zwymiarowany szkic. Nie zakładaj, że równomiernie rozmieszczone otwory będą pasować do ramy.

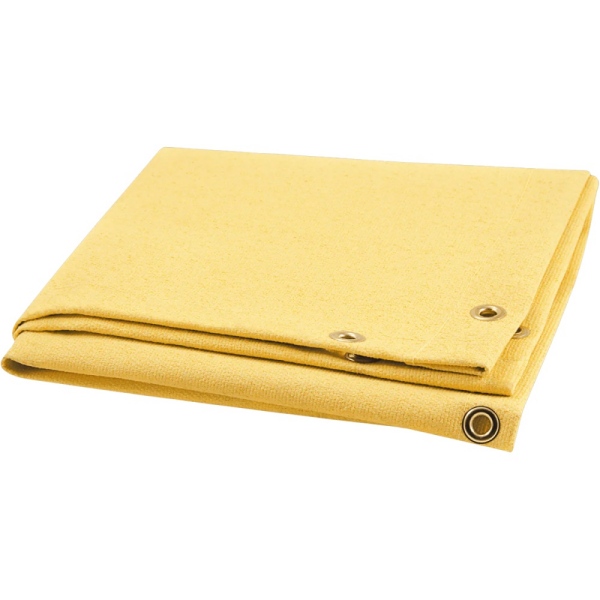

Rozstaw przelotek: maksymalna podziałka czy dokładne lokalizacje?

Te instrukcje różnią się od siebie. Maksymalna podziałka pozwala producentowi rozmieścić otwory, utrzymując każdy odstęp poniżej uzgodnionego limitu. Dokładne lokalizacje wymagają, aby środki otworów odpowiadały rysunkowi.

Określ, jak należy postępować z narożnikami i potwierdź całkowitą liczbę otworów. Gdy podziałka nie dzieli krawędzi równo, rysunek powinien pokazywać, jak rozłożona jest pozostała odległość.

Tutaj również zachowaj spójność jednostek. Podziałka 18 cali równa się 457,2 mm, a nie 450 mm. Różnica ma znaczenie, gdy koc musi pasować do istniejącego osprzętu.

Przelotki to elementy mocujące, a nie punkty podnoszenia sprzętu. Tkaninę, wzmocnienie, łączniki i konstrukcję wsporczą należy rozpatrywać łącznie; dodanie większej liczby otworów nie ustanawia bezpiecznego obciążenia znamionowego.

Duże i niestandardowe rozmiary koców spawalniczych

BSTFLEX może produkować koce spawalnicze o wymiarach innych niż 6x6, 6x8, 8x8 i 10x10 stóp. Wymagania mogą obejmować mniejsze panele, długie prostokątne koce, panele zamienne do istniejących instalacji oraz większe osłony sprzętu.

Na przykład kupujący może określić gotowy panel o wymiarach 1500 x 2500 mm lub koc o wymiarach 2000 x 3000 mm zamiast wybierać najbliższy format imperialny. Wymiary, tolerancje i szczegóły mocowania powinny zostać wspólnie uzgodnione.

Duże koce mogą wymagać połączenia paneli z tkaniny, w zależności od użytecznej szerokości wybranego materiału. Należy określić, czy szwy są akceptowalne, oraz wskazać miejsca, w których szew mógłby przeszkadzać w instalacji. Niestandardowy rozmiar całkowity niekoniecznie oznacza konstrukcję bezszwową o pojedynczej szerokości.

W przypadku paneli o nieregularnych kształtach, otworów dostępowych lub wycięć należy przesłać rysunek do weryfikacji konstrukcyjnej. W przypadku powtarzalnych zamówień OEM należy użyć zatwierdzonej wersji rysunku, aby koce zamienne zachowały te same wymiary i układ otworów.

Dopasuj rozmiar do materiału i przeznaczenia

Wymiary określają geometrię, a nie poziom ochrony. Przed sfinalizowaniem rozmiaru i układu mocowania należy wybrać materiał i gotową konstrukcję odpowiednią do warunków ekspozycji.

Aby poznać różnice między tymi konstrukcjami, przeczytaj nasz przewodnik po materiałach na koce spawalnicze. W przypadku ciągłej ekspozycji, limitów powłok i pozycji instalacji, zobacz klasyfikację i dobór wysokotemperaturowych koców spawalniczych.

Nie zakładaj, że koc przeznaczony do pionowego przechwytywania iskier nadaje się do poziomego zbierania żużla. Podobnie, duży koc nie zastępuje usuwania materiałów palnych, sprawdzania ukrytych otworów, utrzymywania wentylacji ani stosowania procedur prac gorących w zakładzie. Nie traktuj zwykłego koca spawalniczego jako certyfikowanej ochrony oczu przed promieniowaniem łuku spawalniczego.

Przykładowa specyfikacja niestandardowego koca spawalniczego

Poniżej znajduje się ilustracyjna specyfikacja zakupowa, a nie przetestowana konfiguracja produktu ani zalecenie dla konkretnego procesu spawania.

Dołącz zdjęcie lub szkic instalacji i opisz operację spawania, cięcia lub szlifowania. Daje to dostawcy zarówno wymagania wymiarowe, jak i kontekst operacyjny niezbędny do ich weryfikacji.

Pytania dotyczące rozmiarów koców spawalniczych

Czy BSTFLEX może dostarczyć rozmiary inne niż 6x6, 6x8, 8x8 i 10x10?

Tak. Inne rozmiary koców spawalniczych mogą być produkowane na zamówienie. Należy określić wymaganą szerokość i długość końcową w stopach, calach lub milimetrach, wraz z wymaganiami dotyczącymi materiału i mocowania.

Czy koc spawalniczy 6x6 ma zawsze wymiary 72 x 72 cale po zszyciu?

Niekoniecznie. Rozmiar nominalny może odnosić się do tkaniny przed wykonaniem obszyć i szwów. Zapytaj, czy podany rozmiar to rozmiar cięty czy gotowy, i potwierdź wymiary końcowe oraz tolerancję w zamówieniu.

Czy mogę zamówić koc spawalniczy bez oczek?

Tak. BSTFLEX oferuje konstrukcje bez oczek, a także niestandardowe układy mocowań. Określ, w jaki sposób koc będzie umieszczony lub zabezpieczony, aby można było odpowiednio dobrać wykończenie krawędzi.

Jaki jest prawidłowy rozstaw oczek?

Zależy to od układu mocowania i konstrukcji gotowego koca. W przypadku istniejącej ramy należy podać rzeczywiste lokalizacje punktów mocowania. W przypadku nowej instalacji należy uzgodnić układ wsporczy, rozstaw otworów i wzmocnienia przed rozpoczęciem produkcji.

Czy mogę przyciąć większy koc do odpowiedniego rozmiaru?

Przycięcie gotowego koca może usunąć jego obszycia, wzmocnienia lub punkty mocowania i może pozostawić krawędź wymagającą dalszego wykończenia. Określ wymagane wymiary końcowe na etapie składania zamówienia lub uzyskaj instrukcje wykonania specyficzne dla danego materiału przed modyfikacją koca.

Czy koc 10x10 zapewnia lepszą ochronę przed ciepłem niż 6x6?

Zapewnia większą powierzchnię płaską, a nie automatycznie wyższy poziom ochrony. Skuteczność termiczna i odporność na odpryski zależą od wybranego materiału, konstrukcji i warunków ekspozycji.

Zamów koc spawalniczy w wymaganym rozmiarze

Prześlij do BSTFLEX wymiary końcowe, preferowany materiał lub warunki pracy, rysunek oczek, ilość oraz wymagania dotyczące pakowania. W przypadku panelu zamiennego dołącz zdjęcia i pomiary istniejących punktów mocowania.

Niezależnie od tego, czy wymagany jest koc spawalniczy 6x6, panel wiszący 6x8, osłona sprzętu 8x8, koc 10x10 czy inny niestandardowy rozmiar, wycena może zostać przygotowana w oparciu o wymagane wymiary i konstrukcję.

Przeglądaj ofertę koców spawalniczych BSTFLEX lub prześlij specyfikację niestandardowego koca spawalniczego do wyceny.
