Dwóch dostawców może wycenić to samo zapytanie dotyczące materiału na osłonę termiczną katalizatora i zaoferować znacząco różne konstrukcje. Jeden może zaproponować cienką metalową osłonę uformowaną wokół katalizatora. Inny może wycenić szeroki panel podwozia. Trzeci może uwzględnić izolację pomiędzy metalowymi okładzinami. Porównywanie tych ofert wyłącznie na podstawie nazwy materiału i ceny pozostawia główne wymagania inżynieryjne nierozwiązane.
Materiał na osłonę termiczną katalizatora tworzy zewnętrzną barierę termiczną pomiędzy gorącym układem wydechowym a pobliskimi komponentami pojazdu. W przypadku zakupu materiału arkuszowego należy najpierw określić położenie bariery, metodę mocowania i konstrukcję warstwową. Dopiero wtedy można w sposób znaczący określić stop, grubość i profil tłoczenia.
Niniejszy przewodnik dotyczy blachy metalowej do osłon termicznych. Nie obejmuje on podłoża katalizatora, jego wewnętrznej maty wsporczej ani płyt antykradzieżowych.
Obudowa katalizatora i jego osłona termiczna to nie to samo. Obudowa otacza zespół katalizatora; zewnętrzna osłona termiczna zarządza ekspozycją na ciepło na zewnątrz niego. Przewodnik Walker dotyczący konstrukcji katalizatora rozróżnia korpus, matę tłumiącą katalizatora oraz zewnętrzne osłony termiczne korpusu i rury.

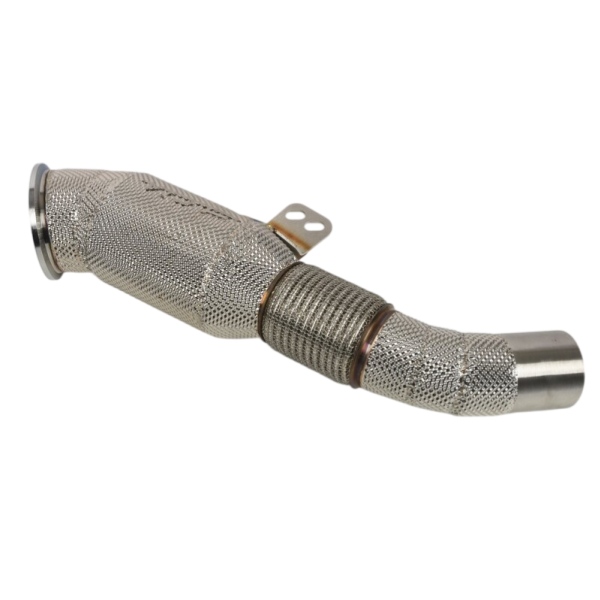

| Komponent | Funkcja w zespole | Co musi wiedzieć dostawca blachy |
|---|---|---|
| Obudowa katalizatora | Otacza katalizator i stanowi część obudowy układu wydechowego | Jest to zapytanie o materiał obudowy, a nie specyfikacja zewnętrznej blachy osłony termicznej |
| Osłona termiczna montowana na układzie wydechowym | Zapewnia barierę termiczną blisko korpusu katalizatora lub łączącej sekcji wydechowej | Lokalny kształt, szczegóły mocowania, prześwit i warunki pracy osłony |
| Osłona podpodłogowa montowana do nadwozia | Oddziela źródło ciepła układu wydechowego od podłogi, tunelu lub sąsiednich komponentów pojazdu | Zarys panelu, punkty mocowania od strony pojazdu i prześwit podczas ruchu układu wydechowego |
| Osłona izolowana z metalowymi okładzinami | Łączy warstwy metaliczne z określoną warstwą izolacyjną | Pełny stos warstw, a nie tylko widoczny zewnętrzny metal |
Na rysunku należy zaznaczyć stronę źródła ciepła i stronę nadwozia pojazdu. Dołącz widok montażowy: sam płaski zarys nie pokazuje, która powierzchnia jest skierowana w stronę katalizatora ani w jaki sposób gotowa część jest podparta.
Reakcje katalityczne mogą uwalniać ciepło podczas przekształcania zanieczyszczeń spalin. Walker opisuje to wytwarzanie ciepła w swoim wyjaśnieniu działania katalizatora. Specyfikację materiałową skopiowaną z pobliskiej osłony rury należy zatem sprawdzić pod kątem instalacji katalizatora, zamiast akceptować ją bez zmian.
Na etapie rozwoju należy określić, co bariera musi chronić: panel podłogowy, złącze przewodów, przewód płynu czy inny zespół. Każdemu chronionemu komponentowi należy nadać uzgodniony limit temperatury i miejsce pomiaru. Celem nie jest jedynie sprawienie, aby odsłonięta powierzchnia osłony wyglądała na nienaruszoną po teście.
Należy oddzielić nienormalne przegrzewanie się katalizatora od rozwoju osłony. Usterki silnika, w tym wypadanie zapłonu, mogą powodować nadmierne temperatury katalizatora. Inna osłona nie naprawia podstawowej usterki; wytyczne Walker dotyczące awarii katalizatora kładą nacisk na identyfikację i usunięcie przyczyny.

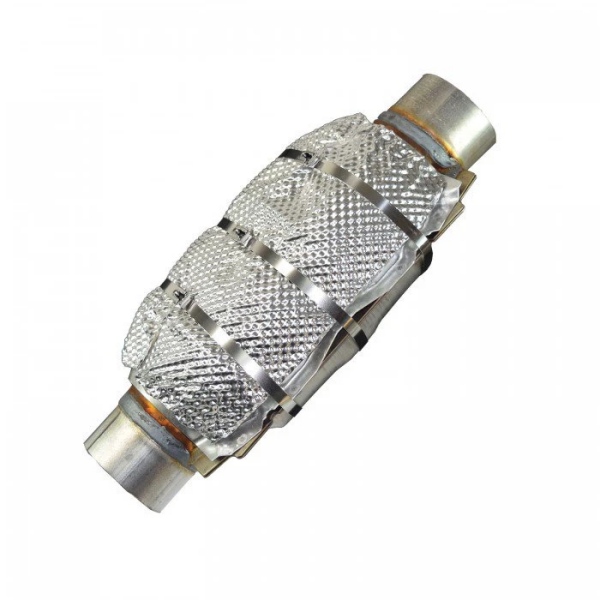

W przypadku uformowanej bariery blisko katalizatora należy ocenić stal nierdzewną pod kątem zmierzonej ekspozycji termicznej, warunków środowiskowych i wymagań dotyczących formowania. Należy określić gatunek, zamiast zatwierdzać ofertę, która mówi tylko „stal nierdzewna”. Odporność na utlenianie zależna od gatunku, wytrzymałość w podwyższonej temperaturze i rozszerzalność cieplna są udokumentowane w danych technicznych żaroodpornej stali nierdzewnej.
BSTFLEX tłoczona blacha z bariery termicznej ze stali nierdzewnej jest oferowana do niestandardowej produkcji osłon termicznych, w tym do zastosowań w katalizatorach. Należy dostarczyć wymagany stop, grubość metalu bazowego i rysunek formowania, aby proponowana blacha mogła zostać zweryfikowana pod kątem rzeczywistego komponentu.
Aluminium jest uznanym materiałem do osłon termicznych w motoryzacji, jednak jego przydatność musi być oceniana w temperaturze roboczej arkusza, a nie wnioskowana z nazwy elementu układu wydechowego. W przypadku panelu montowanego do nadwozia należy ocenić wybrany stop i stan utwardzenia wraz z odstępami, wspornikami i wymaganą trwałością.
BSTFLEX tłoczony aluminiowy materiał na osłony termiczne to formowalna opcja arkusza do niestandardowych barier radiacyjnych. Propozycja dotycząca aluminiowej osłony termicznej katalizatora powinna wskazywać, gdzie znajduje się arkusz oraz czy jest to samodzielna bariera, czy jedna z warstw większego zespołu.
Materiał na osłony termiczne Inconel Alloy 625 stanowi kolejną opcję dla wymagających projektów układów wydechowych. Należy ocenić go pod kątem określonych wymagań, takich jak zidentyfikowane ograniczenie trwałości materiału, zamiast traktować go jako domyślną specyfikację dla każdego katalizatora.
Czas ekspozycji ma znaczenie. Dane Haynes' Alloy 625 opisują użyteczną wytrzymałość i odporność na utlenianie, ale także ostrzegają przed kruchością po długotrwałej ekspozycji na podwyższoną temperaturę. Oznaczenie stopu wysokotemperaturowego nie jest gwarancją nieograniczonej pracy ciągłej.
Specyfikacje wymienne i OEM mogą wymagać stali aluminiowanej. Nie należy skracać tego opisu do słowa „aluminium”.
Stal aluminiowana posiada stalowe podłoże z powłoką zawierającą aluminium. Na przykład firma Cleveland-Cliffs opisuje swoją stal Aluminized Type 1 jako stal powlekaną metodą zanurzeniową warstwą aluminium i krzemu. Jest to inna konstrukcja materiałowa niż arkusz, którego metalem bazowym jest aluminium.
To rozróżnienie wpływa na decyzje o zamiennikach. Gdy rysunek techniczny określa stal powlekaną, należy zażądać wymagań dotyczących podłoża i powłoki. Nie należy wyceniać czystego aluminium jako odpowiednika na podstawie podobnego srebrnego wyglądu. Podobnie nie należy zakładać, że każda zewnętrzna osłona wykorzystuje ten sam stop, co znajdująca się pod nią obudowa katalizatora.

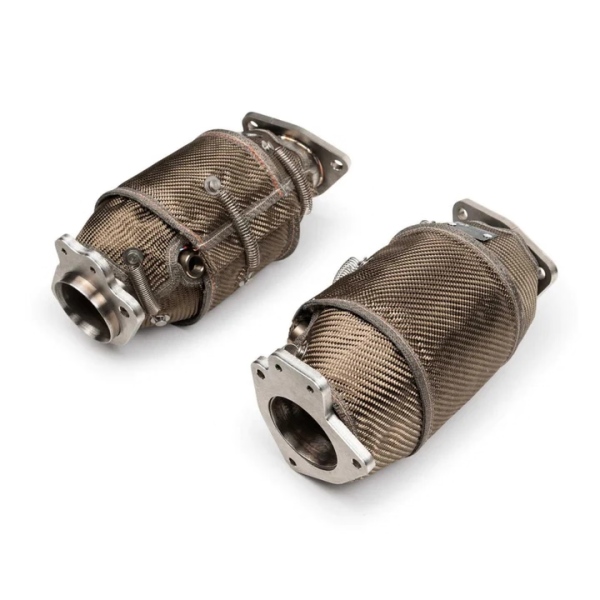

Czysty tłoczony arkusz i izolowana osłona katalizatora to różne produkty. Zewnętrzna warstwa aluminium nie ujawnia, czy część zawiera również izolację, inną warstwę metalu lub zaprojektowaną przestrzeń wewnętrzną.
W przypadku zapytania o konstrukcję wielowarstwową należy przedstawić kolejność warstw od katalizatora do nadwozia pojazdu, ich indywidualne specyfikacje, szczegóły zamknięcia krawędzi i mocowania. Należy określić, czy grubość odnosi się do pojedynczej powłoki metalowej, izolacji czy całego zespołu.
Nie należy przenosić oceny temperatury lub deklaracji redukcji ciepła z gotowej osłony kompozytowej na jej metalową okładzinę. Należy zapytać, co zostało przetestowane, w jaki sposób zostało zainstalowane i gdzie zmierzono wynik.
Podobnie nie należy stosować uniwersalnego procentowego pokrycia katalizatora do nowego projektu. Zmiany w zakresie pokrycia, izolacji i wentylacji powinny być konsultowane z inżynierem systemu katalizatora lub pojazdu i zatwierdzane dla danej instalacji. Większa obudowa sama w sobie nie stanowi udowodnionego ulepszenia.
W specyfikacji należy uwzględnić ekspozycję środowiskową, a nie tylko początkowy wynik termiczny. Walker identyfikuje uderzenia drogowe, korozję, szok termiczny i zmęczenie jako mechanizmy uszkodzeń związane z katalizatorem. W przypadku programu osłon podwozia stanowią one przydatne punkty wyjścia do zdefiniowania odpowiednich kontroli trwałości.
Należy przejrzeć elementy złączne, podkładki wsporcze, styki materiałów i przycięte krawędzie jako zespół. Należy zapytać, czy woda lub zanieczyszczenia mogą gromadzić się na zagiętej krawędzi, czy obszar montażowy jest odpowiednio podparty i czy sąsiadujące materiały wymagają środków ochrony przed korozją. Należy stosować rozwiązania zatwierdzone dla projektu, zamiast dodawać nieokreślone powłoki lub podkładki podczas produkcji.
Nie należy traktować cienkiej bariery termicznej jako osłony pod silnik (skid plate). Jeśli wymagana jest również ochrona przed uderzeniami, należy określić to jako oddzielne wymaganie wydajnościowe i odpowiednio zweryfikować konstrukcję.
Tłoczenie również powinno być uwzględnione w przeglądzie formowania. Należy sprawdzić, czy proponowany wzór pozostaje kompatybilny z kołnierzami, sekcjami zakrzywionymi i obszarami mocowania. Szersza rola strukturalna została omówiona w dlaczego samochodowe osłony termiczne wykorzystują tłoczony metal; w rysunku zakupowym należy zdefiniować wzór i akceptowalny stan uformowania.
Wyślij rysunek komponentu wraz z kontekstem jego montażu. W przypadku istniejącego projektu należy dołączyć zatwierdzoną specyfikację materiałową i jej wersję. W przypadku prac rozwojowych należy określić, które pola są ustalone, a które pozostają otwarte do weryfikacji przez dostawcę.
| Pole specyfikacji | Informacje do uwzględnienia |
|---|---|
| Zakres dostawy | Tłoczony arkusz, wycięta formatka lub uformowany komponent; określ, kto wykonuje każdą z kolejnych operacji |
| Odniesienie do instalacji | Lokalizacja katalizatora, układ montowany na wydechu lub na nadwoziu oraz orientacja źródła ciepła |
| Identyfikacja materiału | Stop lub gatunek, stan utwardzenia lub stan dostawy oraz specyfikacja powłoki, jeśli dotyczy |
| Wymiary arkusza i wzoru | Grubość metalu bazowego, wymiary arkusza, profil tłoczenia i tolerancje |
| Szczegóły interfejsu | Bazy montażowe, otwory, kołnierze, metoda mocowania, współpracujące komponenty i wymagane prześwity |
| Wymagania termiczne | Zmierzone lub przewidywane warunki wraz z lokalizacjami, czasem trwania i limitami dla chronionych komponentów |
| Wymagania odbioru | Obowiązujące kryteria formowania, termiczne, wibracyjne, korozyjne i kontrolne |
| Wymagania zakupowe | Ilość prototypów, zapotrzebowanie produkcyjne, forma dostawy i wymagana dokumentacja materiałowa |
Używana próbka może wyjaśnić kształt, ale należy zwrócić uwagę na wszelkie odkształcenia, korozję lub brakujące elementy mocujące. Nie należy przyjmować uszkodzonej krawędzi lub wydłużonego otworu montażowego jako nowej bazy produkcyjnej bez sprawdzenia zamierzonego projektu.
Uzgodnij metodę porównawczą przed wyborem materiału produkcyjnego. Użyj tego samego obciążenia konwertera, pozycji osłony, układu montażowego i punktów pomiarowych chronionego komponentu. Jeśli geometria lub izolacja zmieniają się między próbkami, odnotuj te zmiany; wynik jest wtedy porównaniem zespołów, a nie tylko metali.
Zdefiniuj, co stanowi wynik pozytywny. Przydatne kryteria mogą obejmować temperatury chronionego komponentu, zachowany prześwit, dopuszczalne odkształcenia i integralność mocowania po uzgodnionej ekspozycji. Tam, gdzie istotne jest zanieczyszczenie eksploatacyjne, należy uwzględnić określone kondycjonowanie, zamiast oceniać tylko czystą, nową próbkę.
Stwierdzenie typu „redukuje ciepło o określony procent” jest niekompletne bez podania mierzonej wielkości. Strumień ciepła promieniowania, wzrost temperatury powierzchni i temperatura powietrza w kabinie nie są wynikami zamiennymi. Przed podjęciem decyzji zakupowej na podstawie deklaracji wydajności należy zażądać informacji o układzie testowym i podstawie pomiaru.
Konstrukcja jest różna. Bariery ze stali nierdzewnej, stali powlekanej i aluminium mają znaczenie przy osłanianiu obszaru konwertera. Przed wyborem materiału określ, czy część znajduje się blisko konwertera, jest przymocowana do nadwozia pojazdu, czy zbudowana jako izolowany zespół. Stop Alloy 625 może być oceniany pod kątem konkretnie uzasadnionego zastosowania.
Nie. Osłona termiczna kontroluje ekspozycję na ciepło; płyta antykradzieżowa ma na celu ograniczenie dostępu do konwertera. Nie zakładaj, że jedna funkcja dowodzi drugiej. Każde połączone roszczenie wymaga własnego dowodu projektowego i walidacji.
Nie jako bezpośredni zamiennik bez walidacji. Usunięcie izolacji lub dodatkowej warstwy metalu zmienia zespół. Najpierw ustal oryginalną konstrukcję i wymaganą wydajność po stronie chronionej.
Zdjęcie jest przydatne do wstępnej dyskusji, ale dokładna wycena produkcyjna wymaga wymiarów, wymagań materiałowych, interfejsów i zakresu dostawy. Dołącz widok zespołu lub próbkę, gdy trudno jest przekazać zainstalowany kształt.
BSTFLEX oferuje tłoczone arkusze barier termicznych ze stali nierdzewnej i aluminium, wraz z materiałem na osłony termiczne Alloy 625, do niestandardowych projektów ochrony termicznej. Użyj powyższych linków do produktów, aby zidentyfikować rodzinę materiałów, a następnie prześlij rysunek i specyfikację do przeglądu.
W przypadku zastosowania w katalizatorze określ, czy potrzebujesz arkusza do własnego procesu formowania, wyciętych półfabrykatów czy gotowego komponentu. Wymagane gatunki, stany utwardzenia, grubości, wzory i opcje przetwarzania powinny zostać potwierdzone w odniesieniu do projektu, zamiast zakładać, że są one zamienne lub dostępne w magazynie.
Wyślij do BSTFLEX zapytanie ofertowe (RFQ) na materiał osłony termicznej katalizatora wraz z rysunkiem złożeniowym, wymaganym materiałem lub kryteriami wyboru, ilością prototypów i oczekiwanym zapotrzebowaniem produkcyjnym.
