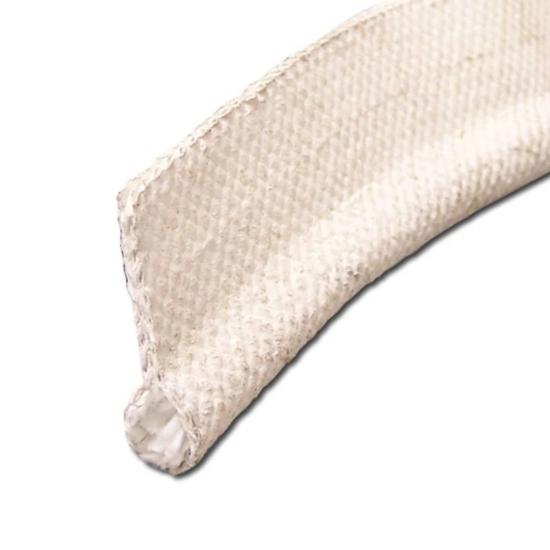

Powłoka z włókna szklanego powlekana PTFE, rdzeń z włókna szklanego, uszczelka kijanki

TenPowłoka z włókna szklanego powlekana PTFE, rdzeń z włókna szklanego, uszczelka kijankijest elastycznym rozwiązaniem uszczelniającym termicznie przeznaczonym do drzwi, pokryw, przepustnic, kanałów, złączy paneli, obudów i innego sprzętu wymagającego wytrzymałej uszczelki o dobrej odporności chemicznej i szerokim zakresie temperatur.

Jego konstrukcja łączy w sobiePowłoka z włókna szklanego powlekanego PTFEzrdzeń liny z włókna szklanegoPowlekana zewnętrzna warstwa z włókna szklanego tworzy trwałą powierzchnię ochronną, natomiast rdzeń z włókna szklanego tworzy ściskalną część uszczelniającą i pomaga uszczelce zachować swój profil podczas montażu i wielokrotnego ściskania.

Zaokrąglona główka kijanki została zaprojektowana tak, aby stykała się z powierzchnią styku, a przymocowany ogon stanowi praktyczną sekcję montażową. Taka konfiguracja pozwala uszczelce na dopasowanie się do zakrzywionych lub nierównych ścieżek uszczelniających i stanowi elastyczną barierę wokół drzwi, pokryw i otworów dostępowych.

BSTFLEX produkuje niestandardowe uszczelki z włókna szklanego powlekane PTFE do kijanek, przeznaczone do urządzeń OEM, zastosowań zamiennych i specjalistycznych systemów uszczelniających. Średnica główki, wymiary końcówki, długość całkowita i konfiguracja profilu mogą być dostosowane do wymaganego zastosowania.

Konstrukcja z włókna szklanego powlekanego PTFE i rdzenia z włókna szklanego

Ta uszczelka wykorzystuje dwa uzupełniające się materiały, zamiast polegać na jednej warstwie, która spełniałaby wszystkie funkcje. Zewnętrzna tkanina z włókna szklanego pokryta PTFE zapewnia odsłoniętą powierzchnię roboczą, a rdzeń z włókna szklanego nadaje kijance solidność i sprężystość.

Dlaczego warto stosować powłokę PTFE z włókna szklanego?

Zewnętrzna powłoka wykonana jest z plecionego włókna szklanego z powłoką PTFE. To połączenie jest przydatne w miejscach, gdzie powierzchnia uszczelki jest narażona na kontakt z chemikaliami, wilgocią, zanieczyszczeniami procesowymi lub powtarzającymi się zmianami temperatury.

PTFE zapewnia chemicznie odporną powierzchnię, a podłoże z włókna szklanego zapewnia elastyczność i stabilność termiczną. Razem materiały te tworzą warstwę zewnętrzną, która nadaje się do zastosowań, w których nieobrobiona uszczelka tekstylna może nie zapewnić pożądanych właściwości powierzchni.

• Konstrukcja z włókna szklanego pokrytego PTFE
• Dobra odporność na wiele chemikaliów przemysłowych
• Elastyczna struktura tekstylna
• Nadaje się do powtarzających się cykli termicznych
• Odporny na wilgoć i działanie czynników środowiskowych
• Przydatne w zastosowaniach wymagających niemetalowej powierzchni uszczelniającej
• Odpowiednie do pracy w niskich temperaturach, jeśli jest odpowiednio określone

Rdzeń z włókna szklanego zapewniający elastyczną kompresję

Wewnętrzny rdzeń z włókna szklanego nadaje uszczelce zaokrąglony profil uszczelniający. W przeciwieństwie do sztywnej wkładki metalowej, rdzeń tekstylny jest elastyczny i może ulegać kompresji podczas zamykania drzwi lub panelu.

Ta konstrukcja jest szczególnie przydatna, gdy łączone powierzchnie nie są idealnie jednorodne. Główka może odkształcać się pod wpływem ściskania i dostosowywać się do zmian w ścieżce uszczelnienia, pomagając utrzymać kontakt wzdłuż złącza.

Rdzeń z włókna szklanego sprawia, że ​​uszczelka jest lekka, a jednocześnie ma strukturę niezbędną do uzyskania spójnego profilu kijanki.

Zaprojektowany do cykli termicznych i nierównych powierzchni

Drzwi przemysłowe i panele dostępowe rzadko utrzymują stałą temperaturę. Podczas pracy uszczelka może podlegać cyklom nagrzewania, chłodzenia, ściskania i odzyskiwania.

Powłoka z włókna szklanego pokryta PTFE i rdzeń z włókna szklanego współpracują ze sobą, tworząc elastyczną konstrukcję, odporną na częste zmiany temperatury. Profil główki dostosowuje się również do drobnych odchyleń powierzchni styku, dzięki czemu ten typ uszczelki nadaje się do nierównych lub nieregularnych powierzchni uszczelniających.

Prawidłowe ściśnięcie jest ważne. Uszczelka powinna być wystarczająco ściśnięta, aby utworzyć ciągłą powierzchnię uszczelniającą bez nadmiernego zgniatania rdzenia z włókna szklanego.

Zdolność temperaturowa

Konstrukcje uszczelek kijanek z włókna szklanego powlekanego PTFE są powszechnie wybierane do zastosowań wymagających zarówno odporności na wysokie temperatury, jak i elastyczności w niskich temperaturach. Referencyjna konstrukcja z włókna szklanego/rdzenia z włókna szklanego powlekanego PTFE jest przeznaczona do pracy w zakresie około-100°F do +500°F (-73°C do +260°C). :contentReference[oaicite:1]{indeks=1}

Rzeczywistą dopuszczalną temperaturę roboczą uszczelki BSTFLEX należy określić na podstawie wybranej powłoki PTFE, konstrukcji z włókna szklanego, gęstości rdzenia, warunków ściskania, narażenia na działanie substancji chemicznych i środowiska pracy.

W przypadku zastosowań wykraczających poza ten zakres firma BSTFLEX może ocenić alternatywne konstrukcje kijanek wykorzystujące inne materiały pokrycia i rdzenia.

Doskonały wybór do uszczelniania w niskich temperaturach i kriogenicznego

Jedną z ważnych cech konstrukcji z włókna szklanego pokrytego powłoką PTFE jest ich zdolność do zachowania elastyczności w znacznie niższych temperaturach niż w przypadku wielu konwencjonalnych materiałów do uszczelniania termicznego.

Dzięki temu konstrukcja ta sprawdza się w wybranych zastosowaniach kriogenicznych i niskotemperaturowych, w których uszczelka musi zachować elastyczność, a nie stać się nadmiernie sztywna lub krucha.

W przypadku systemów kriogenicznych, cały zespół uszczelniający należy oceniać jako system. Przed wyborem ostatecznego profilu uszczelki należy uwzględnić zakres temperatur, ciśnienie, media, ściskanie, skurcz termiczny i konstrukcję mocowania.

Odporność chemiczna uszczelnień przemysłowych

PTFE jest powszechnie wybierany, gdy wymagana jest odporność chemiczna. Powłoka z włókna szklanego tworzy ochronną warstwę zewnętrzną, odporną na działanie wielu płynów przemysłowych i chemikaliów.

Cecha ta sprawia, że ​​uszczelki kijanki z włókna szklanego pokryte PTFE nadają się do urządzeń, w których tradycyjne osłony tekstylne mogą być narażone na działanie rozpuszczalników, paliw, wilgoci lub chemikaliów procesowych.

Zgodność chemiczną należy zawsze oceniać w odniesieniu do rzeczywistego stężenia, temperatury, czasu ekspozycji i kombinacji substancji chemicznych. Szczególnie agresywne media i środowiska chemiczne o wysokiej temperaturze mogą wymagać innej konstrukcji materiału.

Gdzie stosuje się uszczelki PTFE z włókna szklanego do kijanek

Uszczelka kijanki PTFE do drzwi piekarników i urządzeń

Konstrukcja typu „gruszka i ogon” sprawia, że ​​uszczelka ta jest szczególnie przydatna do uszczelniania obwodowego. Gruszka działa jako element dociskowy, a ogon stanowi dedykowaną sekcję montażową.

Podczas zamykania drzwi, gruszka jest dociskana do przeciwległej powierzchni. Tworzy to ciągłą, uszczelniającą powierzchnię wokół otworu, jednocześnie umożliwiając uszczelce kompensację niewielkich odchyleń wymiarowych.

W przypadku drzwiczek piekarników, szaf termicznych, komór przetwórczych i pokryw urządzeń profil uszczelki można dobrać w zależności od dostępnej powierzchni montażowej i wymaganego stopnia kompresji.

Zalety konstrukcji z włókna szklanego PTFE

Niestandardowe profile uszczelek kijanek

Uszczelki typu „tadpole” nie są ograniczone do jednego standardowego przekroju. Wymagany profil zależy od dostępnej przestrzeni montażowej, odległości ściskania i kształtu otworu w urządzeniu.

Firma BSTFLEX może wyprodukować niestandardowe uszczelki z włókna szklanego powlekane PTFE do kijanek w oparciu o rysunki techniczne, próbki fizyczne, wymiary lub specyfikacje zastosowania.

Dane techniczne

Zastosowania uszczelek kijanek z włókna szklanego powlekanego PTFE

Tego rodzaju konstrukcję uszczelki można rozważyć w przypadku urządzeń, w których uszczelnienie termiczne wiąże się z narażeniem na działanie substancji chemicznych, cyklami termicznymi lub wymaganiami niskiej temperatury.

• Drzwi do piekarników przemysłowych
• Pokrywy piekarnika
• Sprzęt do obróbki cieplnej
• Uszczelnienie przepustnicy
• Kanały cieplne
• Połączenia płyt
• Obudowy urządzeń
• Drzwi dostępowe
• Sprzęt do malowania proszkowego
• Sprzęt termiczny do samochodów
• Sprzęt kriogeniczny
• Systemy uszczelniania termicznego OEM

Dlaczego warto wybrać rdzeń z włókna szklanego zamiast rdzenia metalowego?

Wybór pomiędzy rdzeniem z włókna szklanego a rdzeniem metalowym zależy od wymagań mechanicznych i termicznych danego zastosowania.

Rdzeń z włókna szklanego zapewnia lekką, niemetalową strukturę wewnętrzną o użytecznej elastyczności i ściśliwości. Jest zatem atrakcyjny w zastosowaniach, w których uszczelka musi łatwo się odkształcać, dopasowywać się do nierównych powierzchni lub unikać wprowadzania metalowego elementu do profilu uszczelniającego.

Uszczelki kijanki z rdzeniem metalowym mogą być preferowane w przypadku, gdy wymagane jest dodatkowe wzmocnienie konstrukcyjne, sprężystość lub wytrzymałość mechaniczna. BSTFLEX może pomóc w ustaleniu, która konstrukcja rdzenia jest odpowiednia w oparciu o temperaturę, ściskanie, ruch i wymagania instalacyjne.

Włókno szklane powlekane PTFE kontra włókno szklane niepowlekane

Instalacja i kompresja

Uszczelkę należy zamontować w taki sposób, aby uszczelka stykała się z powierzchnią styku w sposób ciągły na całym wymaganym obwodzie.

Ogon montażowy powinien być zamocowany zgodnie z konstrukcją urządzenia. W zależności od zastosowania, odpowiednie metody mocowania mogą obejmować łączniki mechaniczne, kanały mocujące, zaciski lub inne specjalnie zaprojektowane rozwiązania montażowe.

Należy unikać nadmiernego ściskania. Uszczelka potrzebuje wystarczająco dużo miejsca, aby odkształcić się i powrócić do pierwotnego kształtu bez trwałego zgniecenia rdzenia z włókna szklanego.

W przypadku często otwieranych drzwi i pokryw sposób montażu powinien zapobiegać wyciąganiu, skręcaniu lub przemieszczaniu się uszczelki podczas pracy.

Produkcja uszczelek OEM i zamiennych

Firma BSTFLEX dostarcza niestandardowe uszczelki z włókna szklanego powlekane PTFE do kijanek, zarówno do oryginalnego sprzętu, jak i do zastosowań zamiennych.

Klienci OEM mogą dostarczyć rysunki lub specyfikacje wymiarowe do opracowania nowej uszczelki. W przypadku projektów wymiany, do określenia wymaganego profilu można wykorzystać istniejącą próbkę uszczelki, zdjęcia i podstawowe informacje wymiarowe.

Jeśli oryginalna uszczelka uległa ściśnięciu, stwardnieniu lub uszkodzeniu, ważne jest zmierzenie oryginalnego obszaru montażu, a nie poleganie wyłącznie na wymiarach ściśniętej uszczelki.

Jak dobrać odpowiednią uszczelkę PTFE do kijanki

Poniższe informacje będą przydatne przy wyborze uszczelki z włókna szklanego pokrytego PTFE do kijanki:

1. Wymagana średnica żarówki
2. Szerokość i grubość ogona
3. Całkowita długość uszczelki
4. Wymiary drzwi, panelu lub otworu
5. Dostępna przestrzeń kompresji
6. Normalna temperatura pracy
7. Minimalna temperatura pracy
8. Chemikalia kontaktowe lub media procesowe
9. Oczekiwany cykl termiczny
10. Metoda montażu
11. Istniejąca próbka lub rysunek uszczelki

Podanie tych szczegółów umożliwia dobór konstrukcji uszczelki zgodnie z rzeczywistymi warunkami pracy, a nie tylko na podstawie nominalnej średnicy uszczelki.

Często zadawane pytania

Czym jest uszczelka kijanki z włókna szklanego pokryta PTFE?

Jest to uszczelka typu „gruszka i ogon”, składająca się z zewnętrznej powłoki z plecionego włókna szklanego pokrytego PTFE oraz wewnętrznego rdzenia z włókna szklanego. Gruszka zapewnia uszczelnienie kompresyjne, a ogon stanowi część montażową.

Do czego służy rdzeń z włókna szklanego?

Rdzeń z włókna szklanego tworzy wewnętrzną część uszczelki. Zapewnia elastyczność, ściśliwość i wsparcie profilu, jednocześnie umożliwiając uszczelce dopasowanie się do nierównych powierzchni.

Jaką temperaturę wytrzymuje uszczelka kijanki z włókna szklanego pokryta PTFE?

Referencyjna konstrukcja z włókna szklanego/rdzenia z włókna szklanego pokrytego powłoką PTFE jest przeznaczona do pracy w temperaturach od -73°C do +260°C (od -100°F do +500°F). Rzeczywista wydajność zależy od konkretnych materiałów, profilu i warunków pracy. :contentReference[oaicite:2]{index=2}

Czy uszczelki PTFE z włókna szklanego do kijanek można stosować w zastosowaniach kriogenicznych?

Można je rozważyć w wybranych zastosowaniach niskotemperaturowych i kriogenicznych, ponieważ konstrukcja z włókna szklanego powlekanego PTFE zachowuje elastyczność w niskich temperaturach. Należy przeanalizować całe zastosowanie pod kątem temperatury, mediów, ściskania i skurczu termicznego.

Czy uszczelki z włókna szklanego pokryte PTFE są odporne chemicznie?

PTFE zapewnia doskonałą odporność na wiele substancji chemicznych, ale kompatybilność zależy od konkretnej substancji chemicznej, jej stężenia, temperatury i warunków ekspozycji. Zgodność chemiczna powinna zostać potwierdzona przed ostatecznym wyborem materiału.

Czy uszczelkę można wykonać w niestandardowych rozmiarach?

Tak. Firma BSTFLEX może produkować niestandardowe średnice bańki, wymiary ogona, długości i konfiguracje profili na podstawie rysunków, próbek lub wymagań danego zastosowania.

Czy tę uszczelkę można stosować w drzwiczkach piekarnika?

Tak. Profil z główką i ogonem nadaje się do wybranych zastosowań w uszczelnieniach drzwiczek piekarnika, pokryw i obudów termicznych, gdzie temperatura i warunki chemiczne są kompatybilne z konstrukcją z włókna szklanego PTFE.

Zamów niestandardową uszczelkę PTFE z włókna szklanego do kijanki

Jeśli potrzebujeszUszczelka kijanki z włókna szklanego powlekana PTFE z rdzeniem z włókna szklanegoW przypadku pieców, przepustnic, kanałów, złączy paneli, obudów termicznych lub zastosowań uszczelniających w niskich temperaturach, BSTFLEX może zaprojektować uszczelkę dostosowaną do wymaganych wymiarów i warunków pracy.

Wyślij nam swojerysunek, istniejąca próbka uszczelki, wymiary, zakres temperatur i szczegóły zastosowaniaNasz zespół może ocenić odpowiednią konstrukcję z włókna szklanego pokrytego PTFE i dostosowany profil kijanki do Twojego sprzętu.

Skontaktuj się z BSTFLEX, aby otrzymać indywidualną wycenę uszczelki z włókna szklanego powlekanego PTFE do kijanki.
