Rękaw tkany z para-aramidu czy rękaw pleciony z aramidowego materiału: jaką strukturę wybrać?

Rękaw może wyglądać dobrze na rolce, ale nadal nie nadawać się do montażu. Może pasować do węża, ale nie przechodzić przez złączkę. Może nasuwać się na złączkę, pozostawiając luźny wzór przędzy na średnicy roboczej. Płasko wyglądający egzemplarz może być również pomylony z owijką, podczas gdy w rzeczywistości jest to zamknięta rura.

Porównującrękaw tkany z para-aramiduzpleciony rękaw aramidowyZacznij od kształtu, największego elementu, przez który musi przechodzić rękaw, oraz wymaganego pokrycia w miejscu styku. Konstrukcja wpływa na dopasowanie, ale ani „tkany”, ani „spleciony” nie zapewnia odporności na przecięcie ani ścieranie.

Tkany płasko nie oznacza tkania otwartego z boku

Rękaw tkany wykorzystuje splecione włókna wzdłużne i poprzeczne. Tkany produkt rurowy może leżeć płasko, gdy jest pusty, co sprawia, że ​​przypomina taśmę. Jego puste wnętrze pozwala jednak na przeciągnięcie węża, rurki lub wiązki kabli.

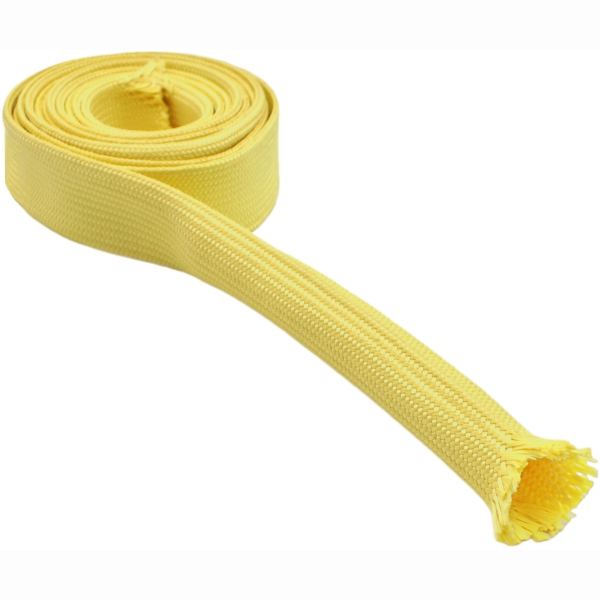

Rękaw PKFiresleeverękaw tkany z para-aramiduma płaską, pustą konstrukcję i może być produkowany w spłaszczonych szerokościachod 10 mm do 500 mmTen pomiar opisuje pustą tuleję rozłożoną na płasko. Nie opisuje on jej średnicy wewnętrznej ani szerokości elementu, który będzie w niej umieszczony.

To rozróżnienie ma znaczenie podczas instalacji. Zamknięta tuleja rurowa musi być nawleczona na dostępny koniec. Nie jest to osłona z bocznym wejściem, a jej płaski wygląd nie oznacza, że ​​można ją otworzyć wzdłuż całej długości wokół już podłączonego węża.

Pleciony rękaw zmienia kształt poprzez ruch przędzy

W oplocie rurowym włókna krzyżują się pod kątem wokół rękawa. Oplot rozszerzalny zmienia średnicę wraz ze zmianą kątów włókien. Zwiększenie średnicy zazwyczaj zmniejsza dostępną długość rękawa; ciągnięcie rękawa wzdłuż zazwyczaj zmniejsza jego średnicę.

Jest to zmiana w geometrii materiału tekstylnego, a nie dowód na to, że włókno aramidowe rozciąga się jak elastyczna przędza. Użyteczny zakres rozszerzalności zależy od konkretnej konstrukcji tulei. Nie należy go wnioskować na podstawie innego materiału plecionego ani wyłącznie średnicy nominalnej.

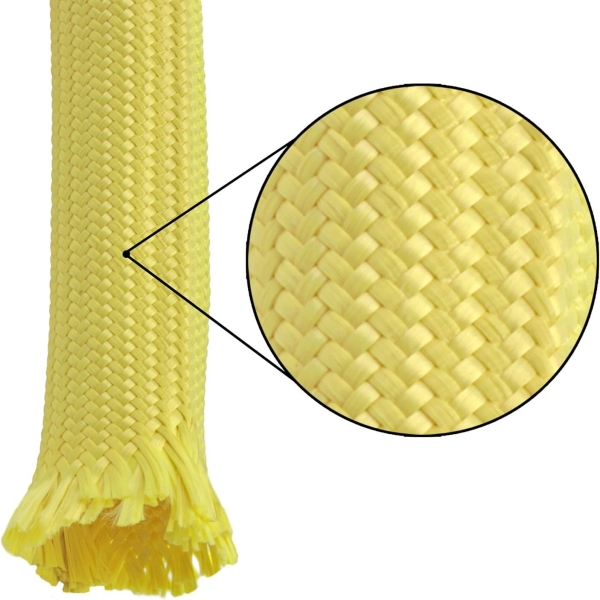

W przypadku opcji plecionej zapoznaj się zoplot aramidowy do ochrony węży i ​​kabli. Sprawdź dopasowanie rękawa do największego elementu montażowego oraz pokrycie przędzy po osadzeniu rękawa na chronionym elemencie.

Porównaj rękawy w ich stanie roboczym

Szerokość po rozłożeniu na płasko nie jest średnicą węża

W przypadku idealnej, cienkościennej, nierozciągliwej rurki obwód jest w przybliżeniu dwa razy większy od jej szerokości po rozłożeniu. Daje to użyteczny geometryczny punkt wyjścia:

Równoważna średnica kołowa ≈ (2 × szerokość po rozłożeniu) ÷ π

Na przykład rurka mierząca50 mm po rozłożeniu na płaskoma idealną równoważną średnicę kołową wynoszącą około31,8 mm, nie 50 mm.

To ilustracja geometryczna, a nie rekomendacja rozmiaru rękawa. Nie uwzględnia ona grubości ścianek, geometrii zagięć, tolerancji produkcyjnych i luzu montażowego. Prawdziwy rękaw tkany należy sprawdzić pod kątem jego użytecznego otworu wewnętrznego i rzeczywistego montażu.

W przypadku wiązki innej niż okrągła, należy zapisać jej przekrój poprzeczny i obwód, zamiast traktować jej najszerszy wymiar jako średnicę. Szeroka, płytka wiązka i okrągły wąż o tej samej maksymalnej szerokości nie wymagają tego samego obwodu tulei.

Sprzęgło może określić rozmiar

Rozważ hipotetyczny zespół węży zŚrednica zewnętrzna węża 25 mmiMaksymalna średnica złącza 40 mmPrzy tym samym założeniu idealnej cienkościenności, sam wąż odpowiada szerokości około 39,3 mm po rozłożeniu na płasko. Szerokość złączki odpowiada szerokości około 62,8 mm, przed uwzględnieniem ewentualnych naddatków montażowych.

Zamówienie wyłącznie wokół średnicy węża może zatem skutkować tuleją, która nie może przejść przez przyłącze. Z kolei tuleja dobrana tylko do średnicy przyłącza może pozostawić więcej miejsca wokół węża, niż pozwala na to zastosowanie.

Rozwiąż ten konflikt przed złożeniem zamówienia. Ustal, czy montaż odbywa się przed zamocowaniem końcówek, czy gotowy element może przejść przez wybraną tuleję, czy montaż wymaga oddzielnie określonej konstrukcji z wejściem bocznym.

W przypadku projektów hydraulicznych należy użyćosłona węża z oplotem z Kevlarujako referencję produktu i podać wymiary przyłącza wraz z zewnętrzną średnicą węża. Zdjęcie lub rysunek powinny pokazywać kolanka, elementy blokujące i inne wystające elementy, a nie tylko średnicę otworu przyłącza.

Gdzie każda konstrukcja znajduje się na krótkiej liście

Zdefiniowany profil pakietu z kontrolowanym dostępem końcowym

Ocenić płaską, tkaną tuleję aramidową, gdy zespół ma znany przekrój poprzeczny i tuleję można zamontować od dostępnego końca. Określ szerokość wokół rzeczywistego obwodu wiązki, a następnie sprawdź próbkę pod kątem nadmiernych fałd, miejscowego naprężenia i niepożądanego ruchu. Konstrukcja z tkanego włókna pustego nie ogranicza się do płaskich elementów; przydatność zależy od dopasowania.

Zespół okrągły z przejściami średnicy

Przeprowadź ocenę rozszerzalnej tulei z oplotem aramidowym, gdy instalacja wymaga zmiany średnicy tulei w udokumentowanym zakresie. Uwzględnij największe przejście w próbie. Po zamontowaniu sprawdź, czy oplot jest odpowiednio pokryty w największym odcinku i czy na obu końcach pozostała wystarczająca długość.

Ruchoma trasa kablowa z zakrętami i odgałęzieniami

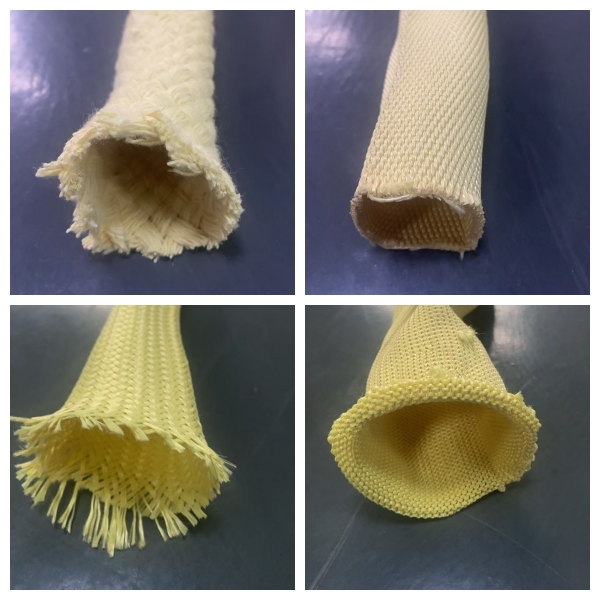

Żadna z konstrukcji nie powinna być zatwierdzana wyłącznie na podstawie prostej, nieruchomej próbki. Podczas oceny montażu należy sprawdzić przewidywane pozycje zagięć, dostęp do odgałęzień i punkty mocowania. W przypadku, gdy wymagana jest inna reakcja tekstyliów,dzianinowy rękaw aramidowymożna rozpatrywać jako osobną opcję, zamiast zakładać, że konstrukcja tkana lub pleciona musi pasować do każdej trasy.

Gęsty wygląd nie jest oceną wydajności

Zwarta powierzchnia może być użyteczna w punkcie styku, ale zdjęcie nie jest w stanie określić jej trwałości. Do porównania należy dobrać rodzaj i rozmiar przędzy, gęstość konstrukcji, grubość ścianki, wykończenie i dopasowanie do montażu.

Poproś o dowody porównawcze w odpowiednich warunkach. Zapisz powierzchnię styku, przyłożone obciążenie, przesuw, schemat ruchu i kryterium uszkodzenia. Testowanie jednej tulei luźno na małym trzpieniu i drugiej ciasno na większym elemencie nie pozwala na wyizolowanie wpływu konstrukcji.

Podobnie, „odporny na przecięcia” nie oznacza „odporny na przecięcia”. Unikaj kontaktu z ostrymi krawędziami poprzez odpowiednie prowadzenie przewodów, zabezpieczenie krawędzi lub podparcie, zamiast polegać wyłącznie na tulei. Potraktuj ochronę przed rozpryskami hydraulicznymi, zabezpieczenie przed biczem węża, izolację elektryczną i ochronę personelu jako oddzielne wymagania kwalifikacyjne; nie wyciągaj z nich wniosków na podstawie opisu materiału aramidowego.

Zatwierdź dopasowanie, zakres ochrony i retencję razem

Poproś o próbkę montażową, zamiast akceptować jedynie luźny próbnik. Ocena powinna odpowiedzieć na pięć pytań praktycznych:

1. Czy można zainstalować?Potwierdź przejście przez rzeczywiste elementy końcowe bez użycia siły lub uszkodzenia materiału tekstylnego.
2. Czy strefa kontaktu jest zasłonięta?Dokonaj przeglądu powierzchni, na których można spodziewać się ocierania lub skrobania, w tym zewnętrznej strony zagięć.
3. Czy pozostaje na swoim miejscu?Sprawdź, czy proponowany układ retencji pozwala na migrację lub tworzy punkt skupionego nacisku.
4. Czy długość jest wystarczająca?Zmierz pokrycie po zamontowaniu i w wymaganych miejscach montażu, nie tylko na rolce.
5. Czy można to sprawdzić?Zachowaj dostęp do przyłączy, identyfikacji i obszarów uwzględnionych w planie konserwacji.

Przeprowadź wstępne kontrole dopasowania odizolowanego, rozhermetyzowanego sprzętu. Każda ocena stanu eksploatacyjnego powinna być zgodna z zatwierdzonymi przez producenta sprzętu procedurami bezpieczeństwa i testowania.

Umieść metodę pomiaru w specyfikacji zakupu

Zamówienie zawierające jedynie informację „rękaw aramidowy, 50 mm” pozostawia zbyt wiele miejsca na interpretację. Proszę określić, czy 50 mm oznacza szerokość po rozłożeniu na płasko, nominalną średnicę wewnętrzną, czy inny uzgodniony wymiar.

W przypadku rękawa tkanego należy określić sposób pomiaru szerokości oraz to, czy próbka jest rozluźniona, czy poddana określonemu lekkiemu naprężeniu. W przypadku oplotu należy określić rozmiar nominalny, przewidywaną średnicę roboczą i wymagany zakres pokrycia. Należy uwzględnić długość pokrycia, wymagania dotyczące obróbki końcówek, kolejność montażu oraz zatwierdzony numer referencyjny próbki.

Należy osobno potwierdzić skład przędzy oraz ewentualną powłokę lub wykończenie. Jeśli specyfikacja zakupu wymaga włókna marki Kevlar, należy poprosić o identyfikację materiału: ogólny opis „paraaramid” sam w sobie nie identyfikuje marki włókna.

Na zamówieniepłaski, tkany rękaw na wąż z kevlaru i aramiduPrześlij do PKFiresleeve żądaną szerokość po rozłożeniu na płasko, wymiary elementu, największy profil montażowy, długość krytą i ilość. Dołącz rysunek trasowania lub próbkę, jeśli trudno opisać dopasowanie. To stanowi lepszą podstawę do pobrania próbek i wyceny niż sama nazwa materiału.

Pytania dotyczące dopasowania rękawów z tkanego i plecionego aramidowego

Czy płaski, tkany rękaw może chronić okrągły wąż?

Tak, pod warunkiem, że otwór użytkowy i montaż pasują do węża. „Płaski” oznacza płaską formę pustego rękawa, a nie wymóg, że chroniony element musi być płaski.

Czy możliwe jest stosowanie takich samych rozmiarów nominalnych dla rękawów tkanych i plecionych?

Nie bez sprawdzenia definicji wymiarów. Szerokość po rozłożeniu i średnica nominalna to różne wymiary, a dopasowanie oplotu zależy również od jego określonego zakresu roboczego.

Czy przełożenie tulei dowodzi, że tuleja jest odpowiednia?

Nie. Luz montażowy to tylko jedna z kontroli. Tuleja musi również zapewniać wymagane pokrycie, utrzymanie pozycji i długość na wężu lub kablu podczas zamierzonego użytkowania.

Która konstrukcja zapewnia lepszą ochronę przed ścieraniem?

Odpowiedź wymaga porównania gotowych rękawów w odpowiednich warunkach kontaktu i ruchu. Tkane i plecione to określenia konstrukcyjne, a nie niezależne klasy wydajności.
