Próbka osłony przeciwpożarowej może idealnie pasować do węża, podczas gdy zamówienie produkcyjne nadal dociera z niewłaściwą długością cięcia, nieodpowiednim układem znakowania lub dokumentami, które nie identyfikują dostarczonej konstrukcji. Dla kupującego OEM zatwierdzenie materiału to tylko część zadania zakupowego.
Kompletna specyfikacja osłony przeciwpożarowej OEM powinna łączyć pięć elementów: konstrukcję osłony, wymiary gotowego wyrobu, identyfikację, jednostkę opakowaniową oraz wymaganą dokumentację. Należy powiązać te wymagania z jednym numerem części i rewizją rysunku przed porównaniem ofert.
The oferta osłon przeciwpożarowych BSTFLEX stanowi punkt wyjścia dla montażystów węży, producentów sprzętu i dystrybutorów przemysłowych. Niniejszy przewodnik skupia się na przekształceniu wybranego produktu w powtarzalną specyfikację zakupową.

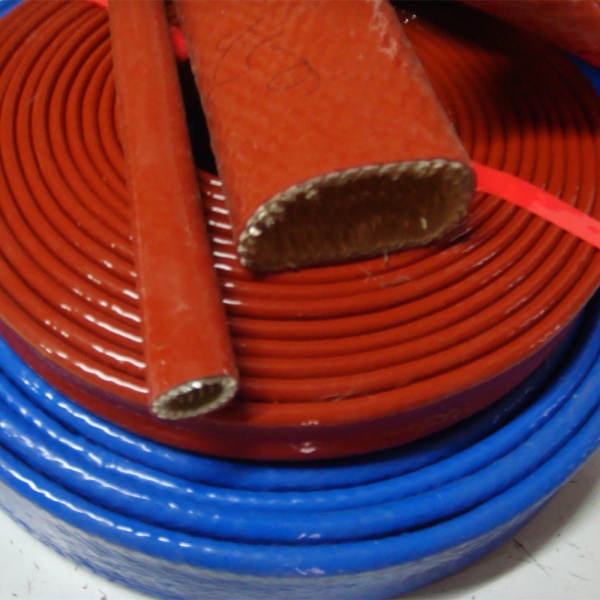

Podaj dostawcy referencję produktu lub opisz wymagane podłoże, powłokę i format montażowy. Czerwona osłona powlekana silikonem nie jest pełnym opisem konstrukcji.

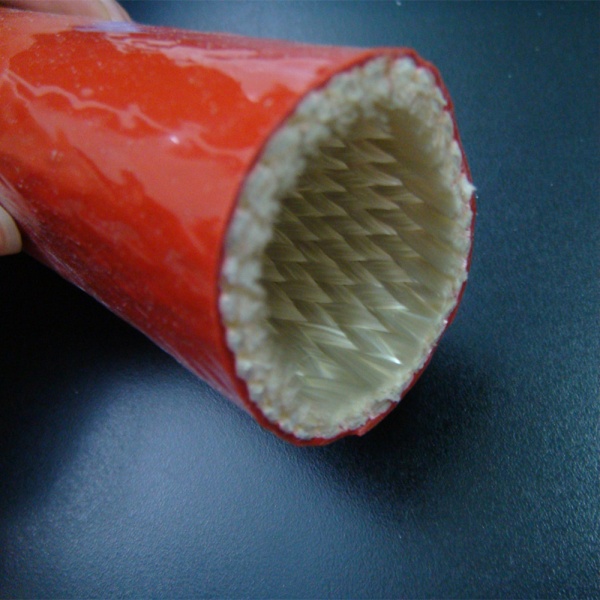

W przypadku produktów tubularnych należy określić, czy projekt wymaga plecionej osłony przeciwpożarowej z włókna szklanego powlekanego silikonem czy dzianej osłony przeciwpożarowej. W przypadku pokrycia otwartego należy odróżnić osłonę przeciwpożarową typu snap wrap od osłony przeciwpożarowej na rzep. Uwzględnij zapięcie i zakładkę w specyfikacji, zamiast zamawiać wyłącznie materiał korpusu.
Zarejestruj wymaganą średnicę wewnętrzną lub dopasowanie zamknięte, konstrukcję ścianki i długość chronioną. Podaj wymiary zewnętrzne węża lub kabla oraz sekwencję montażu, aby dostawca mógł zweryfikować proponowane dopasowanie. Istniejący tabela rozmiarów osłon przeciwpożarowych i przewodnik dotyczący prześwitów złączek obejmuje te sprawdzenia wymiarowe.
Przechowuj numer części klienta oddzielnie od referencji katalogowej dostawcy. Część klienta może obejmować określoną długość cięcia, układ znakowania i pakowania, których bazowy numer katalogowy nie opisuje.
Odpowiedni format dostawy zależy od tego, gdzie odbędzie się cięcie i kontrola jakości. Rolki zbiorcze pozwalają montażyście węży ciąć różne długości w miarę zmian produkcji. Osłona przeciwpożarowa cięta na wymiar przenosi tę operację w uzgodniony zakres dostawcy i zapewnia zespołowi przyjmującemu poszczególne części do policzenia i skontrolowania.
BSTFLEX oferuje opcje niestandardowej długości, pakowania i własnego logo dla swojej plecionej osłony EFRS. Określ wymagany format dostawy podczas składania zapytania ofertowego, aby proponowany produkt i prace wykończeniowe mogły zostać przeanalizowane wspólnie.
Określ wymaganą długość na rolkę lub szpulę, akceptowalną tolerancję długości oraz czy każda jednostka musi zawierać jeden ciągły odcinek. Całotowarowe zamówienie na kilkaset metrów samo w sobie nie definiuje liczby rolek ani długości użytecznej każdej rolki.
Wyjaśnij, czy krótsze odcinki są akceptowalne, w jaki sposób powinny być identyfikowane oraz czy mogą być dostarczone w tej samej przesyłce. Uzgodnij te zasady przed złożeniem zamówienia, zamiast odkrywać je podczas przygotowywania harmonogramu cięcia.
Określ nominalną długość cięcia, dopuszczalną odchyłkę oraz jednostkę kontrolną. Uzgodnij, czy długość jest mierzona przy osłonie w stanie swobodnym, czy pod określoną obciążeniem pomiarowym. Daje to dostawcy i inspektorowi odbioru tę samą podstawę do akceptacji.
Określ również stan wykończenia: cięcie proste, określoną obróbkę krawędzi lub gotowy detal końcowy. Tam, gdzie uwzględniono wykończenie końców, podaj, czy zamawiana długość jest mierzona przed tą operacją, czy po niej. Nie zakładaj, że wyceniony element cięty zawiera taśmę uszczelniającą lub elementy mocujące.
W przypadku pokryć zatrzaskowych lub na rzep wskaż pozycje końcowe zapięcia względem ciętej krawędzi. Zatwierdź te szczegóły na rzeczywistej gotowej długości, zwłaszcza przy zamawianiu krótkich odcinków.
Logo, numer części urządzenia i komunikat identyfikujący linię służą różnym celom. W przypadku niestandardowej drukowanej osłony przeciwpożarowej dostarcz dokładną grafikę lub tekst i wyjaśnij, co musi pozostać czytelne po instalacji.
Określ, czy tożsamość ma znajdować się na samej osłonie, pojedynczym opakowaniu czy kartonie zewnętrznym. Zamówienie osłony przeciwpożarowej marki własnej nie powinno pozostawiać tego rozróżnienia do interpretacji.
Dostarcz zatwierdzoną grafikę, wymagany kontrast i zamierzony obszar nadruku. Poproś dostawcę o potwierdzenie proponowanej metody znakowania i układu dla wybranej powłoki i średnicy. Nie używaj zatwierdzonej etykiety kartonowej jako dowodu, że ten sam projekt został zatwierdzony do drukowania na osłonie.
Do celów produkcyjnych ważnymi informacjami mogą być numer części klienta, rewizja rysunku, nazwa obwodu lub odniesienie instalacyjne zamiast dużego logo. Określ, które pola są stałe, a które, takie jak odniesienie do partii produkcyjnej, muszą się zmieniać między seriami.
Pokaż wymaganą orientację tekstu, odległość od gotowego końca oraz wszelkie obszary, które muszą pozostać nieoznakowane. Weź pod uwagę, gdzie znajdą się zaciski, wsporniki, owijki końcowe lub nakładający się szew, aby identyfikacja pozostała dostępna.
Wielokrotny nadruk wzdłuż rolki nie określa, gdzie ten nadruk pojawi się pocięciu rolki. W przypadku gotowych elementów, z których każdy wymaga identyfikacji, określ liczbę pełnych znaków i ich lokalizację względem ciętych końców.
Zatwierdź reprezentatywną próbkę ciętą i z nadrukiem, a nie tylko sam projekt graficzny. Uwzględnij najkrótszą zamówioną długość, dla której obszar nadruku jest najbardziej ograniczony.
Określ oczekiwaną odporność na ścieranie, kontakt z płynami, czyszczenie i narażenie na działanie temperatur, a także wymaganą czytelność po tych procesach. Uzgodnij odpowiednią kontrolę odbiorczą. Klasa temperaturowa korpusu koszulki nie jest automatycznie wskaźnikiem trwałości nadruku.
Specyfikacja opakowania koszulki przeciwpożarowej powinna wyjaśniać, w jaki sposób klient będzie odbierał, magazynował i wydawał materiał. Omów kwestię rolek do cięcia we własnym zakresie, odliczonych pęczków o określonej długości wykończeniowej lub indywidualnie zidentyfikowanych części zgodnie z procesem produkcyjnym.
W przypadku zamówień obejmujących różne rozmiary należy wyraźnie oddzielić każdy numer części i rewizję. Określ ilość i jednostkę na każdym opakowaniu manipulacyjnym: metry, sztuki i zestawy to różne jednostki zakupu. Sama liczba kartonów nie opisuje zawartości.
Jako wymaganie dotyczące etykiety należy wziąć pod uwagę numer części klienta, referencje dostawcy, rewizję, rozmiar lub długość cięcia, ilość, numer partii oraz numer zamówienia zakupu. Określ zawartość kodu kreskowego i format etykiety, jeśli magazyn korzysta ze skanowania. Rzeczywiste kodowanie i układ identyfikowalności należy uzgodnić podczas składania oferty.
Poproś o próbkę opakowania, gdy ważny jest wygląd, czystość, identyfikacja lub wydajność odbioru. Sprawdź, w jaki sposób koszulka będzie podtrzymywana i zabezpieczona w transporcie, oraz ustal dopuszczalny stan w momencie dostawy. Opakowanie specjalne powinno być osobną pozycją wyceny, a nie niezapisanym w umowie oczekiwaniem.
Zwrot „wyślij certyfikaty” jest zbyt ogólny w przypadku prośby o zatwierdzenie przez producenta OEM. Określ, które dokumenty są potrzebne do wyboru produktu, które do zatwierdzenia produkcji, a które muszą dołączyć do każdej wysyłki.
| Dokument | Co należy zamówić | Co należy sprawdzić |
|---|---|---|
| Techniczna karta danych | Aktualne dane dla proponowanej konstrukcji koszulki i referencji produktu. | Wymiary, materiały, podane warunki eksploatacji i wszelkie ograniczenia istotne dla montażu. |
| Raport z badań produktu | Raport odnoszący się do wymaganego narażenia lub metody testowej. | Identyfikacja próbki, konstrukcja, metoda i wydanie testu, warunki, wyniki i kryteria akceptacji. |
| Certyfikaty zarządzania jakością | Aktualny certyfikat dla organizacji dostarczającej oraz odpowiedniego miejsca lub zakresu. | Organizacja, objęta działalność, organ wydający i ważność; należy go trzymać z dala od dowodów z badań produktu. |
| Oświadczenie o zgodności materiałowej | Deklaracja wymagana przez specyfikację klienta lub rynek docelowy. | Objęty produkt lub materiał, obowiązujący wymóg i data wydania. |
| Raport z inspekcji | Uzgodniony zapis inspekcji wymiarowej, wizualnej lub innej dla wysyłki lub partii. | Numer części, rewizję, identyfikację partii, zmierzone wyniki tam, gdzie to wymagane, oraz status akceptacji. |
| Certyfikat zgodności | Oświadczenie dostawcy dotyczące uzgodnionej specyfikacji zamówienia, jeśli jest wymagane. | Odnośniki do zamówienia i części, obowiązująca rewizja oraz zakres oświadczenia. |
Dopasuj dowody z badań do proponowanej konstrukcji. Raport dotyczący koszulki rurkowej nie powinien być automatycznie traktowany jako kwalifikacja innego zamknięcia, konstrukcji ściany czy kompletnego zespołu wężowego. Poproś dostawcę o określenie zakresu i wszelkich pozostałych weryfikacji specyficznych dla projektu.
Raport z badań materiałowych lub typowych różni się również od rutynowego zapisu kontroli dla dostarczonej partii. Uzgodnij, czy zamówienie wymaga istniejących dowodów kwalifikacyjnych, dodatkowych badań czy kontroli wysyłki, oraz uwzględnij powiązany czas i koszt w wycenie.
Oferta BSTFLEX zakres usług OEM i produkcji niestandardowej obejmuje opracowywanie próbek i wsparcie w testowaniu opartym na projektach. Wymień wymagane dokumenty na wczesnym etapie, aby ich dostępność i zakres mogły zostać potwierdzone przed zatwierdzeniem produkcji.
Użyj próbki, która odzwierciedla proponowaną dostawę: wybraną konstrukcję koszulki, rzeczywistą długość cięcia, żądane oznakowanie, zamknięcie lub wykończenie końcowe oraz etykietę pakową. Krótka, nieoznakowana próbka materiału nie potwierdza całej specyfikacji zamówienia.
Oceń montaż na docelowym podzespole i sprawdź wymaganą osłonę. Następnie sprawdź pozycję nadruku, czytelność, ilość w opakowaniu oraz spójność między fizyczną częścią, etykietą a dokumentami towarzyszącymi.
Zachowaj zaakceptowaną rewizję rysunku i identyfikację próbki w dokumentacji zatwierdzeniowej. Zarejestruj wszelkie otwarte kwestie oraz osoby odpowiedzialne za ich rozwiązanie. Jeśli klient wymaga formalnego pakietu zatwierdzenia produkcji, uzgodnij jego zawartość, ilość próbek oraz termin dostarczenia na etapie oferty.
Sprawdzenie dopasowania potwierdzenie jedynie wynik tego sprawdzenia. Przeprowadź wszelkie wymagane testy termiczne, odporności na płyny lub inne walidacje osobno przed zatwierdzeniem rękawa do planowanego zastosowania.
Porównując dostawców rękawów ognioodpornych, oddziel materiał bazowy od cięcia, znakowania, pakowania i dokumentacji. Potwierdź, czy oprzyrządowanie, przygotowanie grafiki, dodatkowe badania lub specjalne inspekcje są wliczone w cenę, czy wyceniane osobno.
Na przykład 1000 sztuk o długości 500 mm każda zawiera 500 metrów gotowego rękawa. Jest to obliczenie ilościowe, a nie wycena produkcyjna. Cena za 500 metrów na rolkach nie jest bezpośrednio porównywalna z ceną za 1000 pociętych, zidentyfikowanych i spakowanych sztuk, chyba że zakres wykończenia jest taki sam.
Zapytaj o minimalne zamówienie według rozmiaru, koloru, układu znakowania i numeru gotowej części, jeśli dotyczy. Nie zakładaj, że minimum dla standardowej nieoznakowanej rolki dotyczy każdej wersji niestandardowej. Informacje o serwisie OEM BSTFLEX wskazują, że MOQ i czas realizacji zależą od rodzaju produktu i stopnia dostosowania.
Oddziel prognozowane roczne zapotrzebowanie od ilości zamawianej obecnie. Podaj oczekiwany wzorzec zwolnień oraz wymagany termin dostarczenia, a także rozróżnij przygotowanie próbek, zatwierdzenie, produkcję i transport w proponowanym harmonogramie.
Wyślij jedno zapytanie obejmujące wymagania inżynieryjne oraz wymagania dotyczące dostawy. Poniższy format może zostać użyty dla nowej części lub porównania dostawców.
| Pole zapytania ofertowego | Informacje do uwzględnienia |
|---|---|
| Zastosowanie i środowisko | Chroniony komponent, źródło ciepła, warunki ekspozycji, płyny oraz wszelkie określone badania. |
| Definicja produktu | Odniesienie do dostawcy, jeśli jest znane, podłoże, powłoka, kolor, konstrukcja ścianki i rodzaj zamknięcia. |
| Wymiary i rysunek | Wymiary węża lub wiązki, ograniczenia złączek, dopasowanie rękawa, długość gotowego elementu, tolerancje i rewizja rysunku. |
| Format dostawy | Długość rolki lub szpuli, wymóg ciągłości, ilości pociętych sztuk oraz wszelkie wykończenia końców. |
| Znakowanie | Grafika lub dokładny tekst, pozycja, wzór powtarzalny, orientacja i wymagana trwałość. |
| Pakowanie i identyfikacja | Ilość w opakowaniu, oddzielenie części, pola etykiet, wymagania dotyczące odniesienia do partii i instrukcje dotyczące kartonu. |
| Zatwierdzenie i dokumenty | Ilość próbek, kontrole akceptacji, wymagane dowody z badań oraz dokumenty niezbędne przy każdej wysyłce. |
| Wymagania handlowe | Ilość próbna, ilość zwolnienia do produkcji, roczna prognoza, miejsce przeznaczenia dostawy i żądany harmonogram. |
Po zatwierdzeniu części składaj zamówienia w oparciu o ten sam rysunek i uzgodnioną rewizję dokumentu zamiast skróconego opisu, takiego jak „ten sam czerwony rękaw co poprzednio”. Uzgodnij numer części klienta z referencjami dostawcy w potwierdzeniu zamówienia.
Uzgodnij, które proponowane zmiany wymagają powiadomienia i zatwierdzenia. W zależności od projektu mogą one obejmować podłoże, powłokę, zamknięcie, metodę znakowania, limity wymiarowe lub opakowanie. Przeanalizuj proponowaną alternatywę pod kątem kompletnych wymagań zamiast akceptować ją wyłącznie ze względu na niezmienioną średnicę nominalną.
W przypadku masowych dostaw rękawów ognioodpornych zachowaj wystarczająco dużo uzgodnionych informacji o partiach, aby połączyć zapisy odbioru z dostarczonym materiałem. Wydrukowany numer produktu identyfikuje konstrukcję; identyfikacja partii to osobny wymóg do ustalenia z dostawcą.
Wyślij do BSTFLEX swój rysunek złożeniowy lub próbkę referencyjną, wymaganą konstrukcję, długości cięcia, układ znakowania, wymagania dotyczące pakowania oraz prognozę zamówień. Dołącz warunki pracy oraz dokumenty, których Twój zespół inżynieryjny lub ds. jakości potrzebuje do zatwierdzenia.
W przypadku nietypowych długości, niestandardowego logo lub zapytań dotyczących pakowania określ oczekiwany gotowy wynik, a nie tylko nazwę dostosowania. Pozwala to na jednoczesną analizę proponowanego materiału, prac wykończeniowych i wymagań akceptacyjnych.
Zamów dane produktu, próbki lub wycenę rękawów ognioodpornych OEM. Uwzględnij zarówno wymagania dotyczące prób, jak i zamierzony format produkcji, aby analiza próbek mogła dotyczyć części, którą planujesz zamówić.
