Uszczelnianie i zaciskanie końcówek opasek przeciwpożarowych: szczegóły instalacji zespołów węży

Koniec osłony przeciwpożarowej ma do wykonania dwa różne zadania: zabezpieczenie odsłoniętej krawędzi materiału tekstylnego oraz utrzymanie osłony w zamierzonej pozycji. Taśma uszczelniająca do końców i obejma mocująca mogą działać razem, ale nie są zamienne. Żadne z nich nie służy do naprawy nieszczelnego wąż lub złączka.

Dla montażysty węży przydatny detal zakończenia osłony przeciwpożarowej określa, gdzie osłona się kończy, w jaki sposób traktowana jest obcięta krawędź oraz gdzie spoczywa jakakolwiek opaska mocująca. Szczegóły te należy ustalić przed rozpoczęciem produkcji, a nie pozostawiać instalatorowi na końcu pracy.

Niniejszy przewodnik skupia się na wykończeniu końców osłon z włókna szklanego powlekanego silikonem w BSTFLEX fire sleeve range. Wykorzystaj go do przygotowania rysunku montażowego i listy kontrolnej inspekcji. Zatwierdzone instrukcje dla konkretnego węża, osłony i akcesoriów mają pierwszeństwo przed ogólnym poradnikiem.

Taśma uszczelniająca i obejmy do końców osłon przeciwpożarowych pełnią różne funkcje

Rozdzielenie tych funkcji zapobiega dwóm powszechnym błędom w specyfikacji: traktowaniu ciasnej opaski jako pełnego uszczelnienia końca lub zakładaniu, że owinięcie taśmą zastępuje wymagany element mocujący mechanicznie.

Do czego służy silikonowa taśma uszczelniająca do końców osłon przeciwpożarowych?

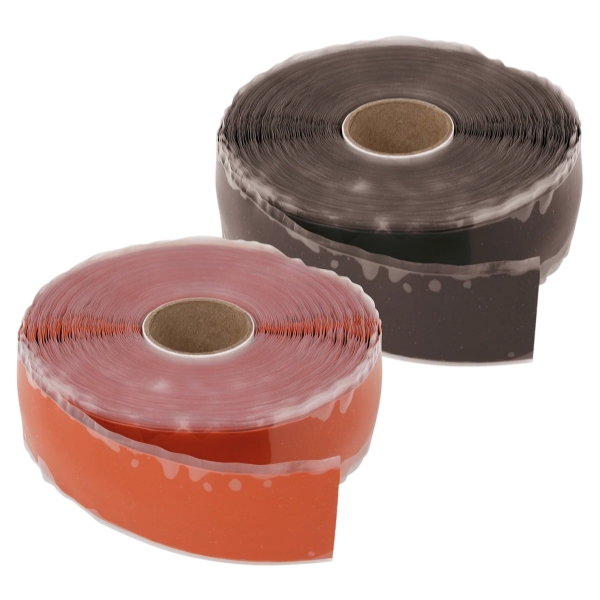

Taśma BSTFLEX Silicone Firesleeve Tape to samowulkanizujące akcesorium z kauczuku silikonowego. Jej zachodzące na siebie warstwy łączą się ze sobą bez użycia kleju wrażliwego na nacisk. Jest przeznaczona do lokalnego uszczelniania i wzmacniania wewnątrz systemu osłon przeciwpożarowych, a nie jako zamiennik osłony izolacyjnej.

Na obciętym końcu taśma stanowi warstwę wykończoną nad określoną powierzchnią krawędzi. Nie należy interpretować tego lokalnego zabiegu jako dowodu na to, że cały układ jest wodoszczelny, szczelny ciśnieniowo lub przystosowany do powstrzymania rozerwania węża. Są to oddzielne wymagania.

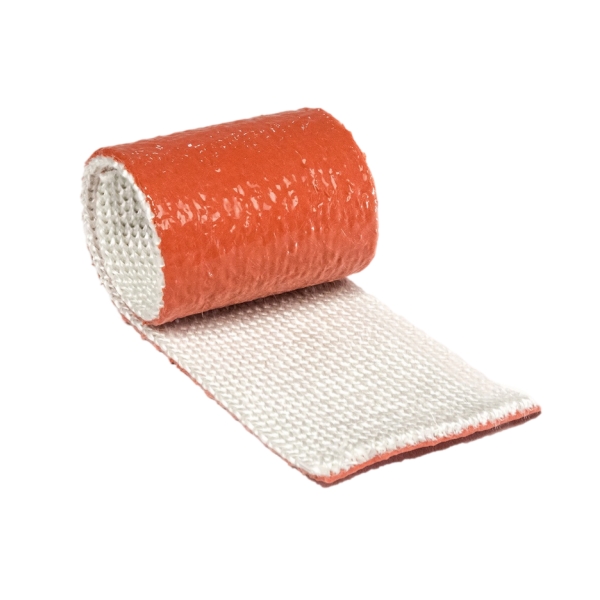

Należy również odróżnić samowulkanizującą taśmę silikonową od taśmy z włókna szklanego powlekanego silikonem. Ta druga zawiera wzmocnienie tekstylne i ma inną konstrukcję produktu. Zamówienie zakupu, w którym widnieje wyłącznie napis „czerwona taśma przeciwpożarowa”, pozostawia materiał nierozstrzygniętym.

Określ lokalizację zakończenia przed obcięciem osłony

Zaznacz początek i koniec wymaganego pokrycia termicznego na rysunku zespołu węża. Następnie zidentyfikuj dozwolone strefy uszczelniania i mocowania względem złączki. Nie używaj dowolnej odległości od końca węża jako substytutu tego szczegółu.

Tam, gdzie zatwierdzony układ nakłada osłonę na gniazdo złączki, ustal, jak daleko ona sięga i gdzie umieszczony jest element mocujący. Zachowaj dostęp do gwintów, powierzchni uszczelniających, obszarów dokręcania kluczem i elementów kontrolnych zgodnie z wymogami instrukcji montażu. Nie należy mostkować elementu, który musi się obracać, za pomocą sztywno zamocowanego zakończenia.

Ustaw długość cięcia osłony na podstawie zamierzonego układu montażowego. Sprawdź jej dopasowanie wzdłuż trasy przed wykończeniem obu końców. fire sleeve size chart and fitting-clearance guide obejmuje oddzielne kontrole zewnętrznej średnicy węża i przejścia złączki.

Przygotuj zespół i obciętą krawędź

Ustanowienie bezpiecznych warunków pracy

W przypadku urządzeń już eksploatowanych należy postępować zgodnie z procedurą ich wyłączenia i izolacji energii. Kontroluj zgromadzoną energię hydrauliczną, mechaniczną i termiczną oraz zweryfikuj bezpieczny stan przed rozpoczęciem pracy. Samo zatrzymanie pompy nie jest kompletną kontrolą izolacji.

Zleć ocenę nieszczelnego lub uszkodzonego węża przed dodaniem zabezpieczenia. Taśma końcowa nie może ukrywać nierozwiązanego defektu. Trzymaj ręce z dala od połączeń pod ciśnieniem i nigdy nie luzuj złączki, aby ustalić, czy ciśnienie nadal w niej panuje.

Wykonaj kontrolowane cięcie

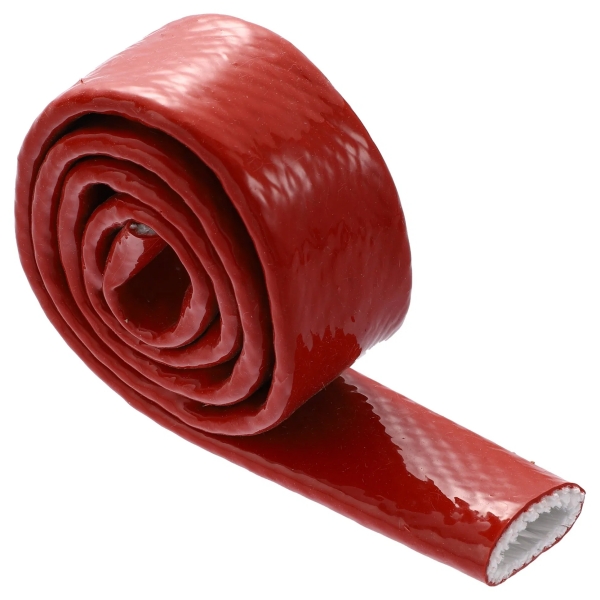

Pleciona osłona przeciwpożarowa z włókna szklanego powlekanego silikonem EFRS braided silicone fiberglass fire sleeve można ciąć nożyczkami. Podeprzyj materiał i przytnij go do określonej długości za pomocą odpowiednich, ostrych nożyc. Preferuj cięcie na powierzchni roboczej przed montażem, zamiast przykładać ostrze do węża znajdującego się pod nim.

Sprawdź krawędź przed jej uszczelnieniem. Usuń luźne pozostałości po cięciu bez wyciągania nitek z oplotu. Nie przypalaj krawędzi ani nie dodawaj nieokreślonego kleju, aby uzyskać schludny wygląd. Uszkodzony koniec należy poprawić w granicach zatwierdzonej długości i wymagań dotyczących przeróbki.

Sprawdź kolejność montażu

Niektóre instrukcje montażu wymagają wykończenia krawędzi przed założeniem oplotu; inne określają czynność wykończeniową po tym fakcie. Ustal kolejność dla wybranego systemu. Nie zmieniaj zatwierdzonego płynnego zabezpieczenia końcówki na taśmę ani nie odwracaj pozycji taśmy i opaski bez uprzedniej oceny zamiennika.

W nowym przewodzie elastycznym trzymaj oplot z dala od narzędzi montażowych złączki, dopóki zatwierdzony proces nie zażąda jego pozycjonowania. W przypadku gotowego montażu zatrzymaj się, jeśli oplot nie może przejść przez złączkę bez uszkodzenia. Uszczelnianie końców nie jest w stanie skorygować nieodpowiedniego rozmiaru oplotu.

Jak nakładać samowulkanizującą taśmę do rękawów przeciwogniowych na końcu

Rozpocznij od czystego i suchego obszaru aplikacji. Używaj wyłącznie metody czyszczenia kompatybilnej z wężem, oplotem i taśmą. Usuń źródło wszelkich zanieczyszczeń olejowych przed owinięciem obszaru.

Postępuj zgodnie z instrukcjami wybranej taśmie dotyczącymi naciągu i zakładki. Zachowaj kontakt między kolejnymi warstwami i dociśnij je do siebie. W miejscu zmiany średnicy sprawdź, czy nie ma zagięć lub owinięcia, które przekracza szczelinę zamiast przylegać do powierzchni. Wykończ nad zdefiniowanym obszarem krawędzi bez zasłaniania elementów roboczych złączki.

Nie kopiuj stałego procentu zakładki, liczby zwojów czy czasu oczekiwania z innej taśmy. Umieść odpowiednie wartości i warunki dopuszczenia do eksploatacji w instrukcji pracy. Właściwości samowulkanizujące nie oznaczają, że każdy rodzaj ma takie same wymagania aplikacyjne.

Przegląd techniczny produktu Silicone Firesleeve Tape technical overview opisuje rolę akcesorium w produkcie oraz ogólną metodę aplikacji. Poproś o dodatkowe szczegóły procesu potrzebne do proponowanego zakończenia.

Gdzie należy zamontować opaskę rękawa przeciwogniowego?

Umieść opaskę wyłącznie w strefie mocowania określonej dla zespołu. Gniazdo złączki może zapewniać tę lokalizację w zatwierdzonym projekcie; nie jest to uniwersalna instrukcja dla każdego końca węża. Nie przenoś opaski na niepodpartą elastyczną sekcję tylko dlatego, że jest łatwiej dostępna.

W przypadku rysunku montażowego OEM należy zidentyfikować podparcie pod opaską, jego szerokość oraz odległość od stałego punktu odniesienia. Pokaż również, czy opaska spoczywa na taśmie, obok niej, czy w innym zakwalifikowanym układzie. Szczegóły te umożliwiają inspekcję gotowego zespołu.

Wybierz osprzęt pod kątem wymiarów zewnętrznych ukończonego zakończenia, w tym oplotu i wszelkich taśm znajdujących się pod opaską. Średnica wewnętrzna węża nie jest specyfikacją rozmiaru opaski. Użyj wyznaczonego narzędzia montażowego oraz wymagań dostawcy osprzętu dotyczących naciągu lub momentu dokręcania; nie ma jednej uniwersalnej wartości dokręcania dla wszystkich opasek rękawów przeciwogniowych.

Po instalacji sprawdź pod kątem przecięć, przygnieceń, przemieszczonych warstw i ostrych wystających elementów okucia. Nie zastępuj ogólnodostępnej plastikowej opaski kablowej, drutu lub innej opaski tylko dlatego, że pasuje. Alternatywne rozwiązanie wymaga akceptacji pod kątem rzeczywistych wymagań dotyczących retencji, temperatury i ekspozycji.

Sprawdź wykończony koniec, a nie tylko kolor taśmy

Użyj poniższej listy kontrolnej jako punktu wyjścia przy zatwierdzaniu rysunku i próbki wstępnej. Ustanów mierzalne kryteria akceptacji tam, gdzie wymaga tego zastosowanie.

Kontrola wizualna nie wykazuje odporności na płomień ani nie potwierdza odporności na określoną ciecz. W przypadkach, gdy właściwości te są wymagane, należy uzyskać dowody dotyczące proponowanej konstrukcji i montażu. Nie należy bez weryfikacji przenosić wyniku dotyczącego samego korpusu oplotu na inne wykończone zakończenie.

Zaplanuj dostęp kontrolny dla zdejmowanych rękawów przeciwogniowych

W przypadku oplotu otwieranego należy wziąć pod uwagę wpływ wykończenia końców na przyszły dostęp. Ciągłe owinięcie wokół zamknięcia może uniemożliwić otwarcie osłony do momentu usunięcia taśmy. Może to być akceptowalne, ale instrukcja konserwacji powinna wskazywać materiał eksploatacyjny wykończenia końców, który należy odnowić.

Nie używaj taśmy końcowej do kompensacji zamknięcia wzdłużnego, które nie zatrzaśnie się poprawnie. Porównaj formaty montażowe w removable fire sleeve guide for existing hoses, a następnie zdefiniować detal końcowy, który zachowuje wymagany dostęp serwisowy.

Pytania dotyczące wykończenia końców osłon ognioodpornych

Czy zwykła taśma elektryczna może zastąpić silikonową taśmę do uszczelniania końców?

Nie należy traktować ich jako zamiennych. Należy określić wymagany materiał i warunki aplikacji. Podobny wygląd lub wygodna szerokość rolki nie oznaczają równoważnego zachowania w zakończeniu wysokotemperaturowej osłony ognioodpornej.

Czy taśma do uszczelniania końców zapobiega podciąganiu płynów?

Odpowiednio zdefiniowane zabezpieczenie krawędzi ma na celu ograniczenie narażenia końcówki materiału tekstylnego na zanieczyszczenia zewnętrzne. Jego skuteczność zależy od materiału, pokrycia i warunków montażu. Nie jest to środek zaradczy na płyn wydostający się z węża znajdującego się pod spodem.

Czy każda osłona ognioodporna wymaga zarówno taśmy, jak i obejmy?

Zatwierdzone zakończenie określa wymagane elementy. Niektóre układy wymagają określonego wykończenia końców i elementu ustalającego, podczas gdy inna konstrukcja może wykorzystywać odmienny detal. Nie wolno pomijać określonego osprzętu tylko dlatego, że taśma wydaje się stabilna podczas obsługi.

Czy taśma może naprawić rozerwaną osłonę ognioodporną?

Nie należy zakładać, że lokalne owinięcie przywraca pierwotną ochronę. Uszkodzenie należy poddać ocenie zgodnie z kryteriami naprawy lub wymiany zatwierdzonymi dla osłony. Wymiana jest właściwa w przypadku braku możliwości wykazania wymaganego stanu.

Określanie końców osłon ognioodpornych dla powtarzalnej produkcji OEM

Powtarzalne zamówienie powinno identyfikować coś więcej niż średnicę i kolor osłony. Należy uwzględnić chronioną długość, rysunek złączki, strefę wykończenia końców, specyfikację taśmy oraz wszelkie wymagane elementy mocujące. Należy dodać temperaturę roboczą, przewidywane płyny, kryteria inspekcji oraz fotografie gotowego zespołu.

W przypadku zapytań ofertowych dotyczących taśm należy podać szerokość, długość rolki, kolor i ilość. Do oceny dopasowanej osłony i taśmy należy dołączyć proponowany rysunek montażowy oraz odpowiednie wymagania termiczne. Daje to działom zakupów i produkcji zdefiniowaną konfigurację do zatwierdzenia.

BSTFLEX dostarcza pokryte silikonem osłony ognioodporne z włókna szklanego oraz samowulkanizującą się silikonową taśmę do osłon ognioodpornych. Poproś o dane produktu, próbki lub ofertę OEM wraz z rysunkiem detalu końcowego, aby proponowane materiały mogły zostać ocenione jako część kompletnej instalacji.
