Przed założeniem osłony przeciwogniowej (fire sleeve) w sprzęcie do asfaltu zaznacz źródło ciepła na rysunku. Może to być element układu wydechowego obok przewodu hydraulicznego lub gorący produkt wewnątrz rurociągu przesyłowego. Te sytuacje wymagają odmiennych specyfikacji ochrony termicznej.
Osłona przeciwogniowa do sprzętu do gorącego asfaltu to powłoka zewnętrzna, a nie wąż do przesyłania asfaltu. Wokół przewodu hydraulicznego jej zadaniem jest ograniczenie wpływu otaczającego ciepła. Wokół nagrzanego przewodu technologicznego jej rola musi zostać zdefiniowana w ramach kompletnego projektu izolacji i regulacji temperatury.
Dla producentów sprzętu, monterów węży i kupców odpowiedzialnych za utrzymanie ruchu przydatnym punktem wyjścia jest przegląd pozycja po pozycji. Gama osłon przeciwogniowych BSTFLEX fire sleeve range obejmuje konstrukcje rurkowe oraz rozpinane z włókna szklanego powlekanego silikonem, służące do oceny tych wymagań.
Zacznij od zidentyfikowania źródła zewnętrznego: wydechu silnika, nagrzanej powierzchni lub pobliskiego przewodu technologicznego. Przed wyborem osłony przeanalizuj prowadzenie i odległości. Osłona powinna uzupełniać odpowiednią trasę, a nie usprawiedliwiać układanie węża bezpośrednio przy źródle ciepła.

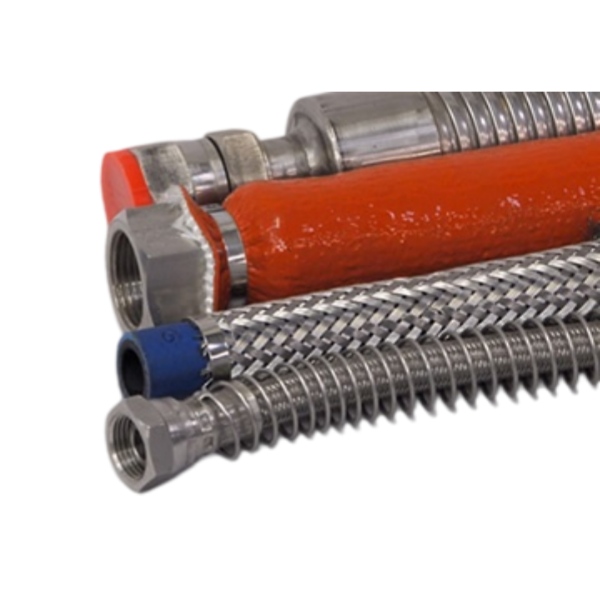

Osłona przeciwogniowa węża hydraulicznego BSTFLEX hydraulic hose fire sleeve stanowi punkt wyjścia doboru produktów dla maszyn budowlanych i przemysłowych zespołów hydraulicznych narażonych na ciepło zewnętrzne. Określ zabezpieczany odcinek i środowisko jego pracy, zamiast żądać ochrony dla każdego węża w maszynie.
Sprawdź również temperaturę płynu hydraulicznego. Osłona ochronna nie jest urządzeniem chłodzącym i nie może skompensować nadmiernego ciepła generowanego wewnątrz układu hydraulicznego. Wąż i złączki zachowują swoje pierwotne limity ciśnienia, kompatybilności z cieczami i temperatury.
W tym przypadku należy ustalić, czy celem jest ograniczenie strat ciepła, ochrona sąsiednich elementów, czy zapewnienie zewnętrznej powłoki ochronnej na istniejącym systemie izolacji. Przed wybraniem materiału zewnętrznego należy określić wymaganą temperaturę płynu i cykl pracy.
Izolacja pasywna spowalnia transfer ciepła; nie dostarcza ciepła. Nie należy traktować osłony przeciwogniowej jako gwarancji, że bitum pozostanie zdatny do pompowania przez cały okres postoju. Wymóg utrzymania temperatury wymaga przeglądu całego rurociągu, w tym ogrzewania tam, gdzie jest ono wymagane, złączek, izolacji i sterowania.
Rozściełacz do asfaltu, pojazd dystrybucyjny i stacjonarna instalacja przesyłowa nie mają jednego wspólnego układu węży. Użyj poniższych lokalizacji jako wskazówek do inspekcji, a następnie potwierdź, które z nich odnoszą się do konkretnej maszyny.
| Lokalizacja do przeglądu | Pytanie do rozstrzygnięcia | Przydatny szczegół specyfikacji |
|---|---|---|
| Przewody hydrauliczne w sąsiedztwie silnika i wydechu | Gdzie nieuniknione ciepło zewnętrzne dociera do węża? | Pozycja źródła ciepła, odstęp, chroniona długość i temperatura w cyklu pracy. |
| Przewody obsługujące ruchomą deskę układającą lub sekcje osprzętu | Czy wykończona osłona mieści się w każdej dopuszczalnej pozycji bez obcierania lub ogranicza ruch? | Rysunki trasowania w pozycjach roboczych i transportowych, podpory i minimalny promień gięcia. |
| Pompa dystrybucyjna i połączenia przesyłu produktu | Czy wymaganiem jest zewnętrzna ochrona węża, czy utrzymanie temperatury transportowanego produktu? | Identyfikacja obwodu, temperatura produktu, geometria połączenia i dostęp inspekcyjny. |
| Zespoły przewodów ogrzewane elektrycznie lub olejem termicznym | Jak proponowana osłona pasuje do istniejącego projektu ogrzewania i izolacji? | Rysunek złożeniowy, wymiary zewnętrzne, metoda ogrzewania, sterowanie i zatwierdzone wymagania dotyczące pokrycia. |
Należy oddzielić linię produktu asfaltowego od obwodu hydraulicznego, który napędza jej pompę. Podobnie wyglądające złączki lub sąsiednie trasy nie sprawiają, że te zespoły są zamienne.
W przypadku ochrony węży rozściełacza asfaltu należy zapisać warunki podczas nagrzewania, układania, przerw i wymaganego cyklu wyłączania. Należy uwzględnić odpowiednią konfigurację maszyny: pozycję deski układającej, pobliskie osłony i barierki oraz to, czy ogrzewanie pozostaje aktywne podczas przerwy.
Należy oddzielić temperaturę otaczającego powietrza, temperaturę na odsłoniętej powierzchni osłony oraz dopuszczalną temperaturę węża pod nią. Jeśli wewnątrz chronionego przewodu przepływa olej termiczny lub bitum, należy zapisać tę temperaturę procesu osobno. Wartości te odpowiadają na różne pytania inżynieryjne.
Wartość chwilowej odporności na płomień nie jest specyfikacją dla pracy ciągłej. Należy podać normalny czas trwania ekspozycji oraz wszelkie nietypowe zdarzenia, przed którymi ma chronić zabezpieczenie. Wybrana osłona, szew i wykończenie krawędzi powinny zostać zweryfikowane pod kątem tych wymagań.

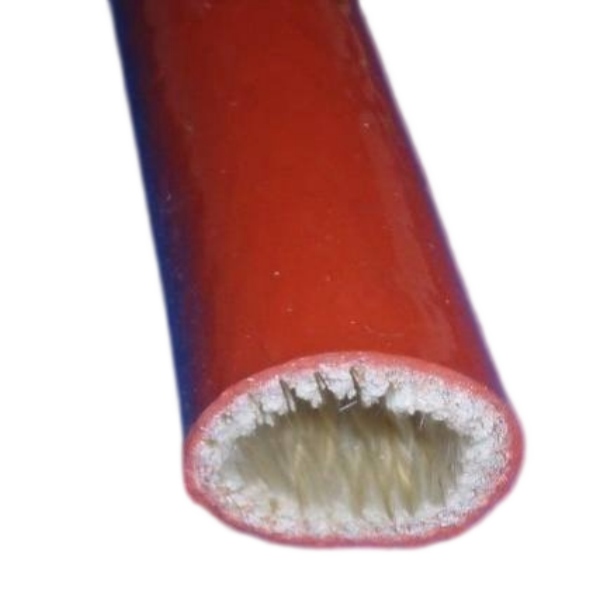

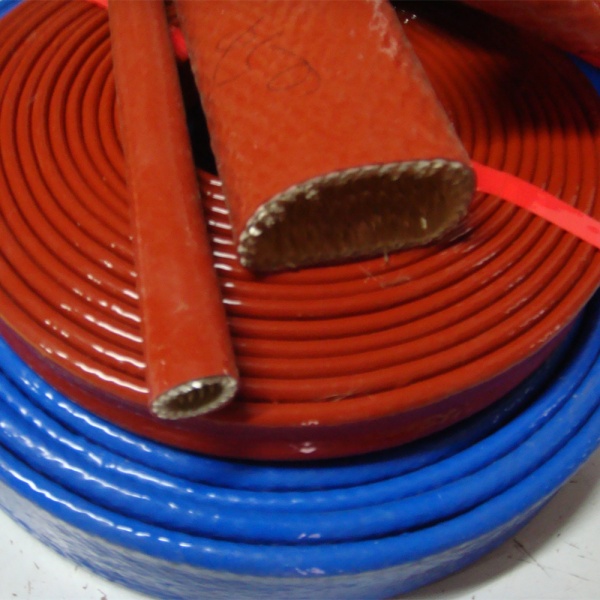

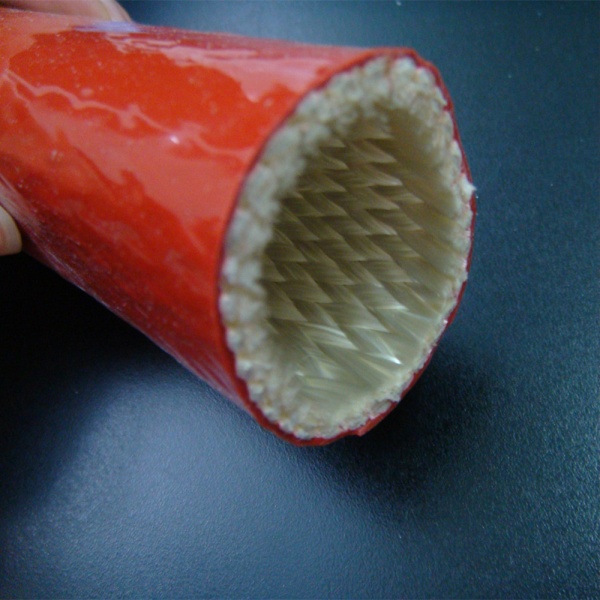

The Oplotana osłona ogniowa z włókna szklanego i silikonu BSTFLEX EFRS łączy korpus z tkaniny z włókna szklanego z powłoką z kauczuku silikonowego. Jej katalogowe wymiary stanowią punkt wyjścia dla osłony rurowej montowanej podczas montażu węża lub poprzez odpowiednią drogę wprowadzania końcowego.
W przypadku istniejącego podłączonego przewodu przeanalizuj osłonę zapinaną osłonę ogniową z zatrzaskami, gdy trasa zapewnia dostęp do jej umieszczenia i zamknięcia. Potwierdź zakładkę, dostęp do mocowania oraz odstęp od sąsiadujących części. Otwierana osłona rozwiązuje problem z dostępem; nie zwalnia jednak z konieczności zatwierdzenia gotowej ochrony termicznej.
Porównaj rzeczywiste powlekane próbki pod kątem grubości ścianki, elastyczności, średnicy po zamontowaniu i obsługi. Unikaj automatycznego wyboru grubszej osłony: zwiększone wymiary zewnętrzne muszą nadal pasować do wsporników i ruchomej trasy.
Tak, osłonę ogniową można określić jako powłokę zewnętrzną w specjalnie zaprojektowanym zespole podgrzewanego węża. Różni się to od dodania dowolnej warstwy do istniejącego węża z regulacją temperatury.
Elektrycznie podgrzewany wąż łączy w sobie rdzeń przewodzący płyn, elementy grzejne, czujnik temperatury, izolację i płaszcz zewnętrzny. Zewnętrzny rękaw jest jedną z części tego systemu. Sprawdź, czy projekt wymaga wymiany określonego płaszcza, czy dodatkowej osłony, i uzyskaj zatwierdzenie zmiany przez producenta podgrzewanego węża.
Przeanalizuj rozkład ciepła, reakcję sterowania, połączenia końcowe i dopuszczalny promień gięcia. Nie zakrywaj złącza elektrycznego, nie przesuwaj czujnika ani nie zmieniaj izolacji wokół elementu grzejnego tylko po to, aby uzyskać schludniejsze dopasowanie. Zachowaj istniejącą ochronę przed wilgocią i uszkodzeniami mechanicznymi, chyba że zatwierdzony projekt wyraźnie ją zastępuje.
W przypadku zespołu podgrzewanego olejem termicznym dostarcz rzeczywisty rysunek konstrukcyjny i odróżnij obwód wymiany ciepła od obwodu produktu. Ogólny opis, taki jak „podgrzewany wąż do bitumu”, nie określa, która powierzchnia znajdzie się wewnątrz proponowanego rękawa.
Oddziel przypadkowe rozbryzgi od powtarzającego się kontaktu, nagromadzonych osadów lub wycieków z przewodu znajdującego się poniżej. Poinformuj dostawcę, jaki produkt bitumiczny, płyn hydrauliczny, środek antyadhezyjny i środki czyszczące mogą mieć kontakt z osłoną, a także określ ich temperaturę i przewidywany czas kontaktu.
Nie należy wnioskować o odporności na gorący bitum lub chemiczny środek czyszczący na podstawie wyniku odporności na odpryski roztopionego metalu. Podobnie ogólne oświadczenie o olejoodporności nie stanowi zatwierdzenia kompatybilności dla każdego płynu używanego w maszynach do układania nawierzchni.
Uwzględnij przewidywane zanieczyszczenie w przeglądzie próbek. Ustalić, w jaki sposób osłona będzie kontrolowana i czyszczona oraz kiedy należy ją wymienić. Nie należy zakładać, że osady same odkleją się od powierzchni lub że skrobanie, rozpuszczalniki bądź mycie ciśnieniowe są dopuszczalne dla każdej powłoki i zamknięcia.
Przed zakryciem poplamionego miejsca ustal źródło plamy. Osłona ogniowa nie jest naprawą nieszczelnego połączenia hydraulicznego ani węża do przesyłu asfaltu i nie powinna ukrywać wady wymagającej naprawy.
Zatwierdź osłonę w układach roboczych i transportowych maszyny. Na rozsuwanych stołach rozkładarek lub składanych osprzętach sprawdź, gdzie przewód w osłonie zmienia kierunek, zbliża się do wspornika lub porusza się względem innego węża.
Zmierz gotowy wąż lub podgrzewany zespół, a nie tylko jego średnicę nominalną. Uwzględnij istniejące płaszcze i izolacje. Tabela rozmiarów osłon ogniowych i przewodnik po prześwitach dołączekwyjaśnia osobne kontrole dotyczące ostatecznego dopasowania i przejścia nad okuciami.
Zapewnij łatwy dostęp do połączeń serwisowych, kontroli stanu i oznaczeń. Określ, gdzie osłona się zaczyna i kończy, aby kolejne wymiany zachowywały ten sam zakres ochrony. Nie używaj rękawa jako punktu podnoszenia ani jako pasa do zabezpieczania poruszającego się węża.
Przeprowadź montaż wyłącznie zgodnie z procedurą bezpiecznej obsługi urządzenia, obejmującą wyłączenie, kontrolowanie zgromadzonego ciśnienia i innych niebezpiecznych źródeł energii oraz schłodzenie do stanu bezpiecznego w obsłudze. Wszelkie ruchy napędzane mechanicznie lub oceny działania należy przeprowadzać za pomocą zatwierdzonej procedury, gdy personel znajduje się w bezpiecznej odległości od urządzenia.
Rozważmy hipotetyczną instalację z hydraulicznym węchem zasilającym i podgrzewaną linią przesyłu produktu w tym samym obszarze roboczym. Obie wymagają uwagi, ale jednej specyfikacji nie należy kopiować do drugiej.
W przypadku węża hydraulicznego należy najpierw zidentyfikować zewnętrzną gorącą powierzchnię i sprawdzić przebieg trasowania. Należy ocenić zastosowanie oplotu na pozostałym odsłoniętym odcinku, przy czym akceptacja zależy od temperatury węża, stopnia pokrycia i swobody ruchu.
W przypadku linii produktów należy zacząć od wymaganej temperatury dostawy i istniejącego układu grzewczego. Należy ocenić wszelkie zewnętrzne osłony ogniowe w ramach tego zespołu. Pytania dotyczą ciągłości izolacji i dostępu przy połączeniach, a nie tylko tego, czy rurkę można nasunąć na wąż.
Oddzielne odniesienia do części i szczegóły montażu ułatwiają przyszłą konserwację. Osłona zatwierdzona dla jednego obwodu nie powinna stawać się zamiennikiem dla drugiego tylko dlatego, że jej kolor i średnica przypadkowo pasują.
Dla każdego chronionego przewodu należy dostarczyć oznaczone zdjęcie lub rysunek. Należy określić typ sprzętu, funkcję obwodu, rzeczywiste wymiary zewnętrzne, wymagane pokrycie oraz to, czy instalacja dotyczy nowej produkcji, czy modernizacji.
W przypadku ochrony hydraulicznej należy dodać lokalizację źródła ciepła, limity temperatury płynu oraz warunki ruchu i tarcia. W przypadku linii podgrzewanej należy uwzględnić istniejącą konstrukcję warstw, wymaganą temperaturę procesu, metodę ogrzewania oraz wymagania producenta dotyczące osłony.
Należy określić przewidywane zanieczyszczenia, dostęp inspekcyjny i wymaganą dokumentację produktu. Należy uwzględnić ilość próbek i zapotrzebowanie produkcyjne, ale kryteria cięcia, znakowania i pakowania należy oddzielić od inżynieryjnych kryteriów odbioru.
Zatwierdź reprezentatywną gotową próbkę na docelowym zespole. Sprawdź instalację, pokrycie, ruch, stan zamknięcia i wydajność termiczną w stosunku do uzgodnionych limitów. W przypadku zasilanego węża podgrzewanego należy zatwierdzić cały system roboczy, zamiast polegać wyłącznie na próbce materiału.
Nie sam w sobie. Odpowiada on za określoną ekspozycję zewnętrzną, a nie za nadmiar ciepła generowanego wewnątrz układu hydraulicznego. Przed podjęciem decyzji, czy dodatkowa izolacja jest odpowiednia, należy ustalić przyczynę przegrzewania.
Nie. Podstawowy wąż i złączki muszą być już odpowiednie dla przesyłanego produktu, ciśnienia i temperatury. Rękaw ochronny przeciwpożarowy nie zapewnia wykładziny przewodzącej płyn ani wzmocnienia ciśnieniowego.
Nie należy tak zakładać. Wszelkie wymagania dotyczące kontaktu z personelem wymagają własnej oceny temperatury powierzchni w warunkach rzeczywistej pracy. Wartość znamionowa temperatury roboczej rękawa nie jest wartością znamionową bezpiecznego dotyku.
BSTFLEX dostarcza pokryte silikonem osłony przeciwpożarowe z włókna szklanego do zewnętrznej ochrony węży i kabli, z dostępnymi do przeglądu opcjami specjalnej grubości, długości i pakowania. Format rurkowy i zapinany (snap-wrap) umożliwiają ocenę ochrony pod kątem metody instalacji i potrzeb inspekcyjnych.
W przypadku maszyn do asfaltu należy przesłać rysunek liniowy i określić, czy zadaniem jest ochrona termiczna wężów hydraulicznych, czy też osłona zewnętrzna dla zaprojektowanej linii podgrzewanej. Rozróżnienie to pomaga określić odpowiednią próbkę i badania wymagane przed rozpoczęciem produkcji.
Poproś o dane produktu, próbki lub wycenę tulei ognioodpornej OEMze szczegółami sprzętu, warunkami ekspozycji i wymaganymi ilościami.
