Aluminiowa taśma z włókna szklanego do przemysłowej ochrony przed ciepłem radiantowym: okładzina, mocowanie i szczelina powietrzna

Taśma aluminiowo-szklana została zaprojektowana w celu ograniczenia ciepła promieniowania docierającego do przemysłowych węży, kabli, przewodów i innych komponentów wrażliwych na temperaturę.Jej wydajność zależy od czegoś więcej niż tylko obecności srebrnej powierzchni. Kierunek ułożenia warstwy aluminiowej, odległość od źródła ciepła, zakładka, sposób mocowania i stan odbijającej światło powierzchni – wszystko to wpływa na wynik końcowy montażu.

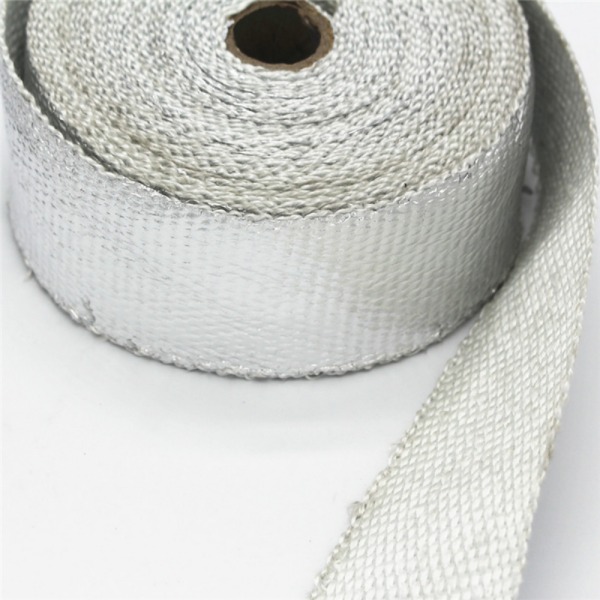

BSTFLEX Taśma termoizolacyjna z włókna szklanego pokrytego aluminiumłączy w sobie tkaninę z włókna szklanego z warstwą aluminiową. Włókno szklane zapewnia elastyczną tkaninę podtrzymującą, podczas gdy skierowana na zewnątrz powierzchnia aluminiowa ma na celu zmniejszenie transferu ciepła przez promieniowanie. W tym artykule wyjaśniono, jak dobrać i zamontować taką konstrukcję do użytku przemysłowego.

Co zmienia powłoka aluminiowa?

Taśma z niepowlekanego włókna szklanego jest wybierana głównie jako materiał termoizolacyjny do owijania, izolowania rurociągów i lokalnej izolacji. Dodanie powłoki aluminiowej zmienia odsłoniętą powierzchnię taśmy.

Powłoka może zapewnić:

• powierzchnię o niskiej emisyjności zapewniającą ochronę przed ciepłem promieniowania;
• widoczną warstwę zewnętrzną, która pomaga zidentyfikować stronę odblaskową;
• ochronę powierzchni leżącej pod nią tkaniny z włókna szklanego;
• warstwę barierową, która może ograniczyć bezpośrednie zanieczyszczenie powierzchni tkaniny, w zależności od rzeczywistej konstrukcji i odsłoniętych krawędzi.

Warstwa aluminium nie zamienia cienkiej taśmy w kompletny system izolacyjny. Ciepło może nadal docierać do chronionego komponentu poprzez przewodzenie, konwekcję i wszelkie nieochronione szczeliny. Dlatego wybór należy zacząć od przeanalizowania całej ścieżki ciepła.

Ciepło promieniowania różni się od ciepła kontaktowego

Ciepło promieniowania przemieszcza się z cieplejszej powierzchni do chłodniejszej bez konieczności kontaktu fizycznego. Polerowana warstwa aluminiowa jest najbardziej użyteczna, gdy jest skierowana w stronę źródła promieniowania przez wolną przestrzeń.

Jeśli powierzchnia odblaskowa zostanie docisiedzana bezpośrednio do gorącego źródła, transfer ciepła przez przewodzenie w obszarze styku staje sama w sobie istotny. W takim stanie sama refleksyjność nie może zapewnić takiego samego efektu osłaniającego jak prawidłowo zorientowana powierzchnia skierowana w stronę źródła.

W przypadku węża lub kabla znajdującego się w pobliżu gorącej linii technologicznej zwykle celem jest owinięcie chłodniejszego komponentu i skierowanie powłoki aluminiowej na zewnątrz w stronę źródła promieniowania. Taśma może stykać się z chronionym komponentem, natomiast między owiniętym komponentem a gorącym źródłem należy zachować odstęp, o ile pozwala na to konstrukcja urządzenia.

W przypadku gorącej rury owiniętej w celu ograniczenia promieniowania na zewnątrz, ciepło najpierw przewodzi z rury do taśma. Aluminiowa powierzchnia może ograniczać promieniowanie z powierzchni zewnętrznej, ale całkowita strata ciepła nadal zależy od kompletnego układu izolacyjnego, grubości, przepływu powietrza i montażu.

Skieruj powierzchnię aluminium w stronę źródła ciepła

Strona odblaskowa musi mieć dobrą widoczność źródła promieniowania, aby spełniać swoją funkcję. Jeśli powierzchnia aluminiowa jest skierowana przeciwnie do źródła lub jest ukryta pod inną warstwą nierefleksyjną, oczekiwany korzyść w postaci ochrony przed promieniowaniem cieplnym może zostać zmniejszona.

Przed owinięciem należy zidentyfikować:

• główne źródło ciepła promieniowania;
• chroniony komponent;
• kierunek, z którego występuje najsilniejsze oddziaływanie;
• obszary zacienione przez wsporniki, osłony lub sąsiednie elementy;
• miejsca, w których ciepło może docierać do elementu z więcej niż jednego kierunku.

Tam, gdzie ekspozycja pochodzi z kilku kierunków, pojedynczy wąski pasek może nie zapewnić pełnego pokrycia. Sprawdź trasę i wzór owijania na rzeczywistym zespole.

Jaka szczelina powietrzna jest wymagana?

Nie ma uniwersalnego wymiaru szczeliny powietrznej, który byłby właściwy dla każdego montażu taśmy aluminiowo-szklanej.Wymagany odstęp zależy od temperatury źródła, wielkości źródła, kąta ekspozycji, przepływu powietrza, limitu temperatury komponentu, konstrukcji taśma i otaczającej geometrii.

Ważną zasadą jest to, że powierzchnia odblaskowa powinna być skierowana w stronę wolnej przestrzeni lub prześwitu w kierunku źródła promieniowania. Ta separacja umożliwia wymianę promieniowania na powierzchni aluminiowej. Zmniejsza również bezpośredni kontakt przewodzący z gorącym źródłem.

W przypadku urządzeń przemysłowych należy określić dostępny prześwit na podstawie rysunku lub oględzin fizycznych. Następnie zweryfikuj temperaturę chronionego komponentu w reprezentatywnych warunkach pracy.

Nie reklamuj stałej redukcji temperatury, dopóki konkretna instalacja nie zostanie przetestowana w określonych warunkach. Taśma, która sprawdza się dobrze w otwartym układzie laboratoryjnym, może dać inny rezultat w kompaktowej obudowie.

Zakładka kontroluje pokrycie i grubość warstwy

Aktualne informacje o produkcie BSTFLEX p93 opisują metodę owijania z zakładką 50%. Przy zakładce 50% każdy zwój zakrywa połowę poprzedniego zwoju, dając w efekcie w przybliżeniu dwie warstwy na większości prostego owiniętego obszaru.

Zakładka wpływa na:

• ciągłość pokrycia;
• grubość wykończenia;
• zużycie materiału;
• elastyczność na zgięciach;
• liczbę ciętych krawędzi narażonych na zanieczyszczenia lub zużycie.

Większa zakładka nie oznacza automatycznie lepszego rezultatu. Nadmierne nagromadzenie materiału może kolidować z zaciskami, złączami i prześwitami sprzętu. Zbyt mała zakładka może pozostawić otwory, przez które promieniowanie cieplne dociera do chronionego komponentu.

Określ zakładkę w instrukcji montażu i użyj tej samej wartości do szacowania ilości. Przetestuj owinięcie na gięciach, punktach odgałęzień i przejściach średnic przed zatwierdzeniem ilości produkcyjnej.

Utrzymuj refleksyjną stronę gładką i odsłoniętą

Powierzchnia refleksyjna działa najlepiej, gdy pozostaje czysta, ciągła i skierowana w stronę źródła ciepła. Poważne zagniecenia, rozdarcia, przebicia, silne zanieczyszczenia i uszkodzone szwy mogą zmniejszyć użytkową powierzchnię odbijającą.

Podczas montażu:

• unikaj zgniecenia aluminiowej powierzchni narzędziami;
• nie przeciągaj taśmy po ostrych elementach montażowych;
• utrzymuj olej, brud i pozostałości procesowe z dala od powierzchni refleksyjnej, jeśli to możliwe;
• używaj takiego kąta owijania, który pozwala taśmie układać się gładko;
• sprawdzaj odsłonięte krawędzie i punkty zakończenia.

Podczas eksploatacji uwzględnij aluminiową stronę w przeglądzie konserwacyjnym. Wyczyść lub wymień owijkę zgodnie z zatwierdzoną procedurą, jeśli zanieczyszczenie lub uszkodzenie uniemożliwia jej spełnianie zamierzonej roli.

Stosuj mocowanie mechaniczne bez uszkadzania komponentu

Konstrukcja p93 jest prezentowana jako owijka mocowana mechanicznie. Aktualne informacje o produkcie wymieniają drut zabezpieczający, zaciski, opaski lub taśmę silikonową jako możliwe metody zabezpieczenia jej po montażu.

Wybrane mocowanie musi być dostosowane do temperatury, wibracji i otoczenia. Powinno trzymać owijkę bez przecinania warstwy aluminiowej ani uszkadzania węża, kabla, rurki lub izolacji znajdującej się pod spodem.

W przypadku węża lub kabla unikaj nadmiernego nacisku punktowego. Ciasna opaska metalowa może stać się punktem naprężeń lub uszkodzić miękką powłokę zewnętrzną. W przypadku stosowania drutu lub opasek należy określić ich materiał, szerokość, stan krawędzi i rozstaw.

Punkty mocowania nie powinny odciągać taśmy od chronionego komponentu ani odsłaniać nieowiniętej linii wzroku na źródło promieniowania. Sprawdź początek, koniec i przejścia po tym, jak komponent przejdzie przez swój zakres roboczy.

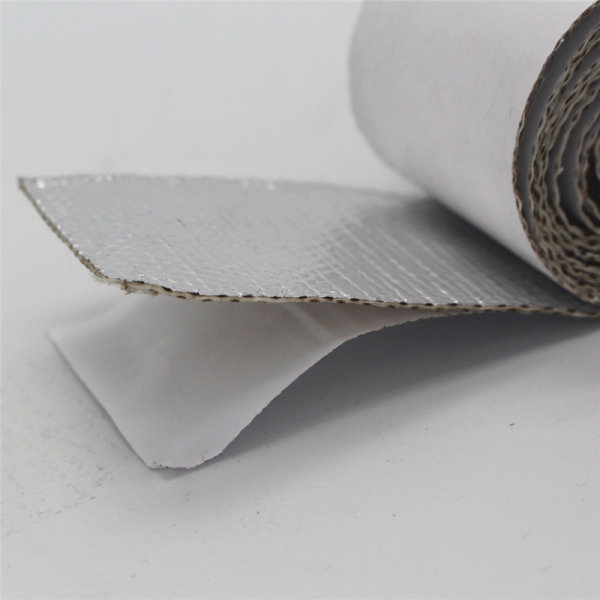

Taśma z włókna szklanego i aluminium gładka a taśma samoprzylepna

Mocowana mechanicznie taśma aluminiowa z włóknem szklanym oraz samoprzylepna taśma aluminiowa z włóknem szklanym to różne struktury produktów.

Gładka owijka jest przydatna tam, gdzie monter może owinąć komponent spiralnie i zabezpieczyć go zatwierdzoną metodą mechaniczną. Pozwala to uniknąć polegania na kleju wrażliwym na nacisk jako głównej warstwie pozycjonującej.

W przypadku konieczności bezpośredniego umieszczenia, wyciętych kształtów lub pozycjonowania montażowego należy ocenić osobną samoprzylepną taśmę aluminiową z włóknem szklanym. W tej konstrukcji właściwości chemiczne kleju, temperatura aplikacji i temperatura robocza muszą być określone niezależnie od warstw włókna szklanego i aluminium.

Nie traktuj tych dwóch produktów jako zamiennych tylko dlatego, że oba mają srebrną stronę. Struktura podłoża wpływa na montaż, elastyczność, grubość wykończenia i limity temperatury.

Nie myl tego produktu z taśmą uszczelniającą z folii HVAC

Wiele produktów opisywanych jako taśma z folii aluminiowej to cienkie taśmy samoprzylepne przeznaczone do szwów kanałów, uszczelnień paroizolacyjnych lub ogólnych prac HVAC. Taśma izolacyjna z aluminium i włókna szklanego to wzmocniona konstrukcja tekstylna przeznaczona do przemysłowej ochrony termicznej.

Przed zakupem potwierdź:

• czy podłoże to tkanina z włókna szklanego, czy folia bez podparcia;
• czy produkt posiada podłoże PSA;
• grubość wykończenia;
• zamierzona funkcja transferu ciepła;
• limit temperatury roboczej kompletnej konstrukcji;
• czy wymagane jest mocowanie mechaniczne.

Taśma uszczelniająca do kanałów z folią nie powinna być zastępowana mechanicznie mocowanym przemysłowym oplotem z włókna szklanego bez przeglądu technicznego.

Oddziel temperaturę roboczą od temperatury topnienia

Aktualna strona produktu p93 zawiera listę zakresu temperatur roboczych dla całej taśmy oraz osobno wyższą wartość temperatury topnienia. Wyższa wartość nie powinna być używana jako ciągła temperatura serwisowa.

W przypadku tkaniny z powłoką aluminiową użyteczna temperatura może być ograniczona przez konstrukcję z włókna szklanego, warstwę aluminium, metodę laminowania, stan powierzchni oraz obciążenie mechaniczne. Poproś o dane serwisowe dla dokładnej konstrukcji produkcyjnej.

Jeśli aplikacja obejmuje krótkie szczytowe temperatury, podaj temperaturę szczytową i czas trwania osobno. Nie używaj nieokreślonego stwierdzenia „ekstremalne ciepło” zamiast specyfikacji ciągłego i szczytowego narażenia.

Zmierz chroniony komponent, a nie tylko szerokość taśmy

Aktualna strona BSTFLEX zawiera listę standardowych szerokości taśm od 25 mm do 200 mm, nominalną grubość 1,5 mm oraz długość rolek 30 m. Są to wartości referencyjne dostawy; właściwa szerokość zależy od komponentu i instalacji.

W przypadku zapytania ofertowego podaj:

• średnicę zewnętrzną wąż, kabla, rurki lub rury;
• długość wymagającą ochrony;
• dostępny prześwit do źródła ciepła;
• szerokość taśmy i zakładkę;
• liczbę warstw owinięcia;
• metodę mocowania;
• normalne i szczytowe temperatury narażenia;
• maksymalną dopuszczalną temperaturę chronionego komponentu;
• narażenie na wibracje, ruch, olej lub chemikalia;
• wymagania dotyczące ilości i pakowania.

Tam, gdzie instalacja zawiera złączki lub łączniki większe niż główny komponent, dopasuj wymiary oplotu i prześwitu również wokół tych punktów.

Zatwierdź zainstalowany zespół w reprezentatywnych warunkach

Użyteczne zatwierdzenie próbkowe powinno oceniać taśmę w zamierzonej geometrii. Zainstaluj ją z sugerowaną zakładką, orientacją i metodą mocowania, a następnie poddaj zespół działaniu reprezentatywnych warunków roboczych.

Zarejestruj:

• temperaturę źródła ciepła;
• odległość i orientację między źródłem a taśmą;
• przepływ powietrza otoczenia;
• temperaturę na chronionym komponencie;
• czas trwania cyklu roboczego;
• stan powierzchni przed i po ekspozycji;
• ruch lub przemieszczenie oplotu;
• stan mocowań.

Tam, gdzie chroniony komponent ma maksymalną dopuszczalną temperaturę, użyj tej wartości jako kryterium akceptacji. Srebrny wygląd taśmie nie jest dowodem na to, że komponent pozostał w granicach swojego limitu.

Zamów aluminiową taśmę z włókna szklanego do przemysłowej ochrony przed ciepłem radiantowym

BSTFLEX dostarcza Heat Reflective Aluminum Fiberglass Tape do przemysłowych węży, kabli, przewodów rurowych i rurociągów narażonych na ciepło promieniowania. Standardowe i żądane szerokości, długości i opakowania mogą być przeglądane pod kątem dostaw OEM i konserwacji.

Wyślij wymiary komponentu, lokalizację źródła ciepła, dostępny prześwit, temperatury robocze, metodę mocowania i wymaganą ilość. Dołącz rysunek lub zdjęcie instalacji, w przypadku gdy źródło ciepła i chroniony komponent są trudne do opisu.

W przypadku innych przemysłowych konstrukcji tkanych, powlekanych, z podkładem samoprzylepnym i uszczelek, porównaj Oferta przemysłowych taśm wysokotemperaturowych BSTFLEX.

Poproś o wycenę taśmy glinowo-szklanej do przemysłowych zastosowań związanych z promieniowaniem cieplnym.
