Wybór osłony spawalniczej z włókna szklanego do zainstalowanych kabli i węży

W działającej celi spawalniczej wąż lub kabel rzadko ma wolny koniec czekający na rurkową osłonę. Jego złącza są zamontowane, trasa jest zamocowana za pomocą uchwytów, a odcinek najbliższy spawu jest często najbardziej niedostępny. Owijka z włókna szklanego otwierana z boku może być założona wokół istniejącego zespołu, pod warunkiem że jej zamknięcie pasuje, a chroniony odcinek pozostaje zakryty podczas ruchu.

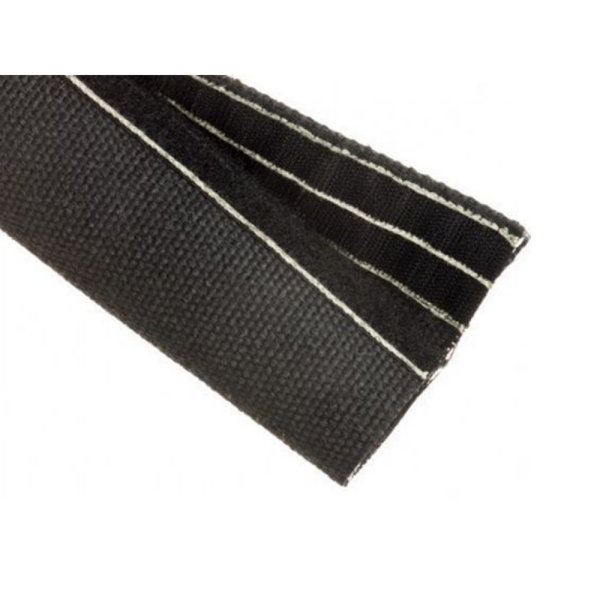

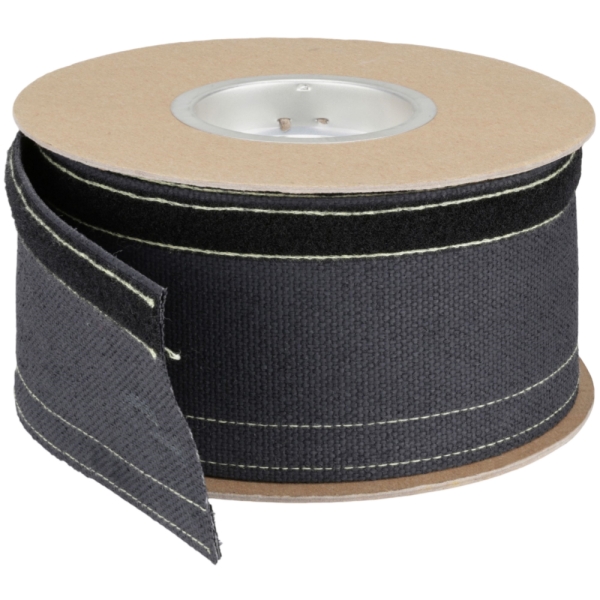

Produkt czarna powlekana osłona spawalnicza z włókna szklanego marki BSTFLEX charakteryzuje się podłożem z tkaniny szklanej, powłoką wysokotemperaturową oraz zapięciem na rzep. Produkt jest przeznaczony do ochrony kabli i węży przed iskrami i odpryskami spawalniczymi, a także przed zużyciem wskutek tarcia. Poniższe kontrole mają na celu dobranie owijki do zainstalowanej trasy, zamiast polegania na założeniu, że sama średnica nominalna gwarantuje dopasowanie.

Oceń ekspozycję przed wybraniem długości

Zrób zdjęcie węża lub kabla w jego normalnym położeniu roboczym oraz drugie w skrajnych punktach ruchu. Zaznacz punkt spawania, prawdopodobny kierunek iskier i odprysków oraz każde miejsce, w którym przewód ociera się o podpory. Zidentyfikuj wsporniki, złącza i punkty serwisowe, które muszą pozostać dostępne. Zakryta długość powinna odpowiadać poprowadzonemu zespołowi, uwzględniając zgięcia i ruch, a nie tylko odległość w linii prostej między dwoma zaznaczonymi punktami.

W przypadku robota lub ruchomego osprzętu sprawdź pozycję owijki w całym cyklu pracy. Krótki odcinek może przesunąć się z odsłoniętego punktu; dłuższy odcinek może się sfałdować o zacisk. Określ, gdzie musi kończyć się każdy koniec i czy dający się zdjąć odcinek jest wymagany do inspekcji. Upewnij się, że owijka nie zasłania części wymagających wentylacji lub rutynowego dostępu zgodnie z projektem urządzenia.

Zmierz zamknięte dopasowanie, a nie tylko średnicę węża

Zmierz zewnętrzny obwód lub maksymalny zewnętrzny obrys gotowego zespołu, na którym znajdzie się owijka. Wiązka składająca się z dwóch przewodów spawalniczych i węża nie musi być okrągła, więc pojedyncza średnica może być myląca. Zwróć uwagę na punkty odgałęzienia, połączenia, osłony ochronne i wszelki lokalny wzrost rozmiaru, który pozostanie pod owijką.

Strona produktu podaje nominalne rozmiary osłon od 25 do 102 mm. Zapytaj o użyteczny rozmiar w stanie zamkniętym lub zakres obwodu proponowanej konstrukcji, uwzględniając zakładkę zapięcia. Rozmiar nominalny nie pokazuje, jak duża część powierzchni rzepu pozostaje zapięta wokół nieregularnej wiązki. Sprawdź, czy owijka zamyka się bezpiecznie, nie ściskając węża poniżej jego dopuszczalnego promienia gięcia ani nie naciskając na złącze kabla.

Zaplanuj położenie zamknięcia

Boczne otwarcie umożliwia zamontowanie owijki bez odłączania zespołu. Umieść zapięcie w miejscu, do którego można się dostać podczas instalacji i serwisu, a jeśli trasa na to pozwala, z dala od bezpośredniej drogi iskier i spadających odprysków. Sprawdź cały szew po zamknięciu; szczeliny na zgięciach lub rozgałęzieniach pozostawiają leżący pod spodem przewód odsłonięty.

Na poruszającym się sprzęcie sprawdź, czy zapięcie nie ociera o wspornik lub nie zahacza o pobliską krawędź. Sprawdź ponownie jego pozycję w skrajnych punktach ruchu. Krótki test na maszynie jest bardziej pouczający niż płaska próbka, ponieważ zamknięty kształt owijki i pozycja szew zmieniają się wraz z trasą.

Dopasuj test do zagrożenia

Iskry spawalnicze, cięższe odpryski, gorący żużl, stałe ciepło promieniowania i ścieranie to różne rodzaje ekspozycji. Podaj dostawcy opis procesu, odległość i orientację przewodu oraz oczekiwany czas trwania kontaktu. Strona produktu zawiera dane dotyczące temperatury, jednak konkretne zastosowanie należy zweryfikować z aktualnymi danymi dotyczącymi testów dla konkretnego dostarczanego materiału i powłoki. Nie należy traktować temperatury gazu spawalniczego ani temperatury chwilowej iskry jako temperatury ciągłej całej osłony.

Jeśli przewód jest wężem hydraulicznym, upewnij się, że owijka nie ukrywa uszkodzeń, które muszą być kontrolowane zgodnie z procedurą konserwacji sprzętu. Jest to zewnętrzna osłona ochronna i nie zmienia ona ciśnienia nominalnego węża. Jeśli oczekiwany jest kontakt z płynem lub powtarzające się przeciąganie, zidentyfikuj płyn i powierzchnię współpracującą, aby proponowaną próbkę można było przetestować w reprezentatywnych warunkach.

Użyj owijki do przewodu i koce do obszaru roboczego

Osłona otwierana z boku chroni określony odcinek węża lub kabla. Gdy większy obszar roboczy, pobliska powierzchnia maszyny lub tymczasowy otwór wymagają osłony, zapoznaj się osobno z produktami do ochrony miejsc spawania i lutowania. Te dwie formy odpowiadają za różne geometrie pokrycia i powinny być zamawiane niezależnie.

Co przesłać do wyceny i zamówienia próbki

• Zdjęcia lub rysunek zainstalowanej trasy i jej pełnego zakresu ruchu.
• Maksymalna średnica lub obwód osłoniętego węża lub wiązki kabli.
• Zakryta długość mierzona wzdłuż trasy wraz z żądanymi pozycjami końcowymi.
• Preferowana pozycja zamknięcia i dostępna przestrzeń dla gotowej owijki.
• Proces spawania, kierunek iskier lub odprysków, ekspozycja na temperaturę i punkty zużycia.
• Wymagana ilość, długość odcinka, kryteria inspekcji i wszelkie obowiązkowe metody badawcze.

Prześlij te dane za pośrednictwem strony produktu owijki spawalniczej z włókna szklanego. Poproś o próbkę o proponowanym rozmiarze zamkniętym, potwierdź konstrukcję tkaniny i powłoki oraz sprawdź dopasowanie zapięcia i pokrycie na rzeczywistym sprzęcie przed zatwierdzeniem zamówienia.
