Taśma drabinowa z włókna szklanego do drzwi pieców: Rozstaw otworów na śruby i montaż

Wymienna taśma do drzwi pieca może pasować szerokością do starego paska, a mimo to źle układać się wokół mocowań. Brakującymi informacjami są często układ śrub, szerokość środkowej sekcji drabinkowej lub grubość dostępna po zamknięciu drzwi.

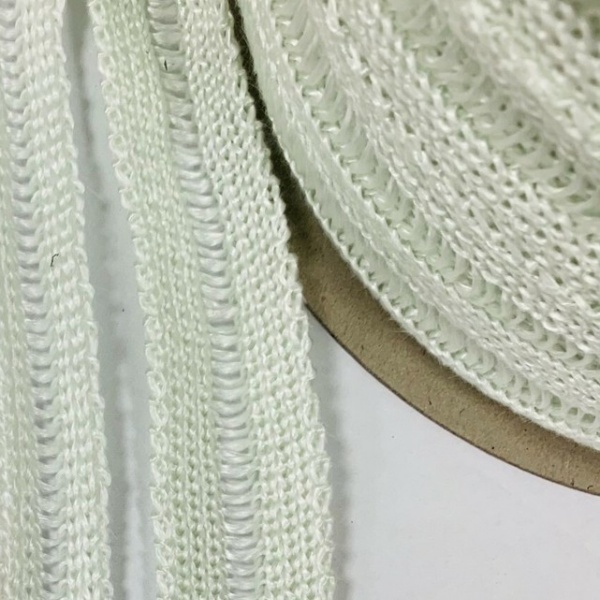

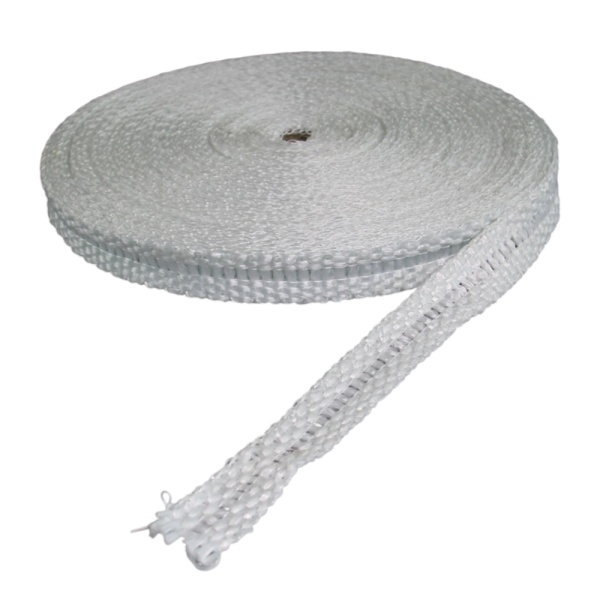

Tkana taśma drabinkowa z włókna szklanego to tkanina termiczna z wybranymi wątkami wzdłużnymi pominiętymi w środku, aby pomieścić śruby mocujące lub wkręty.Taka konstrukcja jest również określana jako taśma z włókna szklanego typu drop warp lub taśma z otworami na śruby. Otwarty splot ułatwia mocowanie, ale nazwa produktu nie określa fabrycznego wzoru otworów.

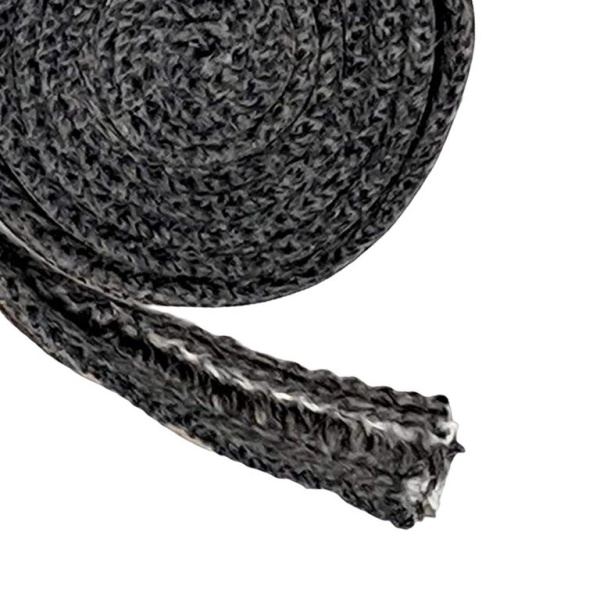

BSTFLEX taśma drabinkowa z włókna szklanego jest dostarczana do uszczelniania pieców przemysłowych i piekarników. Użyj rysunku technicznego urządzenia i reprezentatywnej próbki, aby ustalić, w jaki sposób taśma będzie pasować, być mocowana i stykać się z powierzchnią współpracującą.

Czy taśma drabinkowa ma stały rozstaw otworów na śruby?

Konstrukcja typu drop-warp sama w sobie nie definiuje stałego rozstawu śrub.Rozstaw śrub to odległość między środkami łączników na urządzeniu. Sekcja drabinkowa jest cechą tkaniny. Są to oddzielne specyfikacje.

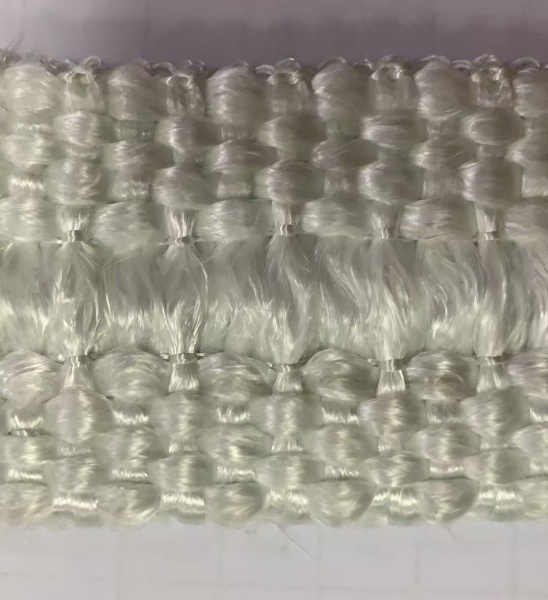

Środek niekoniecznie jest niezakłóconym otworem: wątki poprzeczne mogą pozostać w obszarze, w którym brakuje wzdłużnych nici osnowy. Nie interpretuj widocznego powtórzenia splotu jako określonej odległości między wywierconymi otworami. Potwierdź rzeczywistą konstrukcję środka i metodę montażu producenta.

Strefa mocowania może pomieścić łączniki, ale nie gwarantuje to dopasowania do każdej średnicy śruby, rozstawu lub przesunięcia. Jeśli wymagane są dokładnie rozmieszczone, prefabrykowane otwory, należy określić to jako oddzielny wymóg produkcyjny do weryfikacji. Nie zakładaj, że rolka taśmy drabinkowej już go spełnia.

Zmierz układ łączników przed wyborem taśmy

Zanotuj wymiary z zatwierdzonego rysunku lub z urządzenia po zabezpieczeniu go do pomiarów. Ustal punkt odniesienia, taki jak koniec prostego paska mocującego, i zlokalizuj środek każdej śruby względem tego odniesienia. Uwzględnij pierwszy i ostatni łącznik, a nie tylko powtarzającą się odległość między środkowymi śrubami.

Zapis rozstawu śrub, a nie standardowa specyfikacja taśmy

Rozważ przykładowy prosty pasek montażowy o długości 450 mm z pięcioma środkami śrub umieszczonymi w odległości 25, 125, 225, 325 i 425 mm od jednego końca. Układ ma cztery odstępy między środkami po 100 mm i przesunięcia końcowe 25 mm. Rejestruje to geometrię urządzenia; nie określa taśmy drabinkowej dostarczanej z fabrycznie wyciętymi otworami co 100 mm.

W przypadku nierównego rozstawu wypisz każdą pozycję środka. W przypadku drzwi prostokątnych zwymiaruj każdy bok i przejścia narożne. Odległość w linii prostej przez narożnik nie jest tym samym, co odległość wzdłuż zamierzonej trasy taśmy.

Dopasuj otwór środkowy do obszaru osadzenia

Sprawdź razem środkową sekcję drabinkową i tkane pasy boczne. Szersza strefa mocowania nie jest automatycznie lepsza: pasek nadal potrzebuje odpowiedniego podparcia materiału na zamierzonych powierzchniach styku. Sprawdź, czy rząd łączników może pokrywać się z sekcją drabinkową, podczas gdy tkane części pozostają prawidłowo osadzone.

Nie ciągnij taśmy na boki ani nie rozciągaj jej wzdłuż tylko po to, by próbka testowa sięgnęła do następnego mocowania. Sprawdź, czy niedopasowanie wynika z konstrukcji taśmy, przesuniętego rzędu śrub czy wymiarów urządzenia. Nacinanie tkanych pasów bocznych w celu dopasowania łącznika nie powinno być traktowane jako rutynowa regulacja.

Sprawdź, jak elementy mocujące naciskają na tkaninę. Układ mocowania powinien przytrzymywać zamierzony materiał, zamiast koncentrować obciążenie na niepodpartym otworze środkowym. Rozstrzygnij ten szczegół z projektantem urządzenia przed zatwierdzeniem taśmy.

Oddziel grubość nominalną od kompresji po zainstalowaniu

Grubość nominalna miękkiej tkanej taśmy niekoniecznie jest grubością w zamkniętym, obciążonym złączu. Porównując próbki, uzgodnij sposób pomiaru grubości i określ wymagany stan: w stanie dostarczonym, pod określonym obciążeniem pomiarowym lub po zainstalowaniu w zespole.

Stary pasek może pomóc w identyfikacji trasy i konstrukcji, ale jego zużyta lub ściśnięta grubość nie jest sama w sobie wiarygodną specyfikacją zamiennika. Odnieś się do oryginalnego rysunku lub zatwierdź próbny montaż, jeśli oryginalne wymagania są niedostępne.

Nie ma uniwersalnego procentu kompresji ani momentu dokręcania ustalonego przez słowa „taśma drabinkowa z włókna szklanego”. Należy również odróżnić śruby przytrzymujące taśmę od elementów zamykających drzwi i ściskających uszczelkę. Przestrzegaj zatwierdzonych wymagań dotyczących obciążenia zespołu; nie przenoś wartości momentu obrotowego z tabeli uszczelek kołnierzowych ciśnieniowych na pasek drzwi pieca.

Instalacja: Sprawdź całą trasę przed ostatecznym zamocowaniem

Przygotuj urządzenie i sprawdź powierzchnie osadzenia

Stosuj zatwierdzoną dla danej lokalizacji procedurę izolacji, chłodzenia i bezpiecznego dostępu. Zabezpiecz ruchome drzwi lub panele przed rozpoczęciem pracy w ich pobliżu. Podczas usuwania starego materiału tekstylnego i przygotowywania nowego paska postępuj zgodnie z odpowiednimi instrukcjami dotyczącymi obchodzenia się z materiałami.

Sprawdź powierzchnie przylegania, śruby i elementy mocujące pod kątem uszkodzeń, zadziorów lub braku osiowości. Zapisz wady, które mogłyby uniemożliwić równomierny kontakt. Nie używaj dodatkowej grubości taśmy jako nieprzeglądniętej korekty odkształconej ramy lub uszkodzonego zamknięcia.

Dopasuj próbkę „na sucho” na kilku łącznikach

Rozpocznij od wybranej bazy i sprawdź reprezentatywną długość w kilku pozycjach mocowania przed docięciem partii produkcyjnej. Uwzględnij najtrudniejszy odcinek, a nie tylko dostępny, prosty fragment.

Użyj metody zatwierdzonej przez dostawcę, aby dopasować środkową część wokół łączników. Przerwij pracę, jeśli montaż wymaga przecinania nośnych przędz bocznych, wciskania taśmy na ostre gwinty lub jej rozciągania w celu dotarcia do kolejnej pozycji. Sprawdź wyrównanie, podpartą szerokość i prześwit przy zamontowanym docelowym osprzęcie.

Określ narożniki, końce i połączenia na rysunku

Odcinek typu „ladder” (z drabinką) nie określa, jak taśma powinna układać się wokół narożnika drzwi. Przetestuj rzeczywisty promień i sprawdź, czy nie występuje marszczenie, unoszenie krawędzi lub przerwanie ścieżki styku.

Określ, czy w zespole stosuje się oddzielne odcinki, zatwierdzony detal narożny czy inny gotowy układ. Połączenia stykowe, skośne i zakładkowe nie są zamienne: każde z nich zmienia lokalną geometrię. Nie dodawaj zakładki tylko po to, aby ukryć szczelinę, jeśli dodatkowa grubość uniemożliwi prawidłowe zamknięcie drzwi.

Zabezpiecz i zamknij przy użyciu zatwierdzonej procedury

Po dopasowaniu całej trasy zabezpiecz taśmę za pomocą określonego osprzętu i w odpowiedniej kolejności montażu. Upewnij się, że taśma pozostaje na swoim miejscu, a elementy mocujące jej nie przecinają ani nadmiernie nie odkształcają. Zamknij drzwi zgodnie z zatwierdzoną procedurą regulacji i dociążania, a następnie sprawdź styk na całym obwodzie.

W przypadku proponowania pozycjonowania klejowego należy osobiście potwierdzić tę opcję oraz jej limity temperatur. Lepkość kleju nie zapewnia wymaganego ścisku po montażu ani nie zastępuje określonego mocowania mechanicznego.

Odporność temperaturowa nie świadczy o gazoszczelności uszczelnienia

Potwierdź parametry eksploatacyjne dokładnej konstrukcji z włókna szklanego w miejscu montażu taśmy, w tym warunki normalnej pracy, wartości szczytowe oraz czas ekspozycji. Sama wartość zadana pieca nie określa warunków panujących na zewnętrznym pasku stykowym. W przeglądzie materiałowym uwzględnij opary procesowe, środki czyszczące oraz wszelkie powłoki lub kleje.

W przypadku drzwi gazoszczelnych, do kontrolowanej atmosfery lub ciśnieniowych należy zastosować kwalifikowaną konstrukcję uszczelnienia i kryteria szczelności danego urządzenia. Nie należy zakładać, że tkana taśma termiczna zapewni te funkcje tylko dlatego, że wytrzymuje daną temperaturę.

Gdy potwierdzona konstrukcja z włókna szklanego nie spełnia wymaganych parametrów pracy, należy rozważyć inny materiał, zamiast polegać na dodatkowej grubości w celu podniesienia jej limitu roboczego. BSTFLEX taśma drabinowa z włókna ceramicznego to odrębna konstrukcja, którą należy ocenić pod kątem własnych wymagań dotyczących wzmocnienia, temperatury i obsługi. Nie jest to automatyczny zamiennik typu drop-in.

Zatwierdź zespół przed powtórną dostawą

Uzgodnij kontrole odbiorcze przed pierwszą instalacją. Mogą one obejmować prawidłowe wyrównanie łączników, pozycję po zamontowaniu, grubość po instalacji, swobodny ruch drzwi oraz wszelkie określone parametry termiczne lub szczelność. Zdjęcie starannie zamontowanego paska nie weryfikuje każdego z tych wymagań.

Po uzgodnionym cyklu roboczym należy przy bezpiecznej okazji konserwacyjnej sprawdzić element pod kątem przesunięć, uszkodzonych krawędzi oraz zmian w narożnikach lub na łączeniach. Wszelkie regulacje lub ponowne dokręcanie powinny być zgodne z procedurą dla danego urządzenia. Zapisz zaakceptowaną specyfikację taśmy, rewizję rysunku i metodę instalacji dla kolejnych zamówień.

Zapytaj o taśmę drabinową z włókna szklanego do drzwi przemysłowych

Aktualna strona produktu BSTFLEX wymienia szerokości od 25 do 150 mm i nominalne grubości od 1,5 do 6,0 mm. Potwierdź dostępną kombinację oraz geometrię części środkowej dla swojego zapytania; zakresy te nie określają standardowego rozstawu śrub ani nie gwarantują każdej kombinacji szerokości i grubości.

W celu uzyskania wyceny podaj wymiary taśmy, wymaganą długość rolki lub odcinka, ilość, układ śrub, rysunek powierzchni styku oraz warunki robocze. Uwzględnij wymaganą część środkową, metodę mocowania, grubość po zamontowaniu i wszelkie wymagania dotyczące zatwierdzenia próbki. W przypadku zamiennej taśmy uszczelniającej do drzwi pieców lub piekarników dodaj zdjęcia i istniejący numer referencyjny części.

Zapoznaj się z taśmą drabinową z włókna szklanego BSTFLEX do skręcanych uszczelnień termicznych, porównaj ofertę wysokotemperaturowych taśm przemysłowych lub wyślij rysunek drzwi i poproś o wycenę taśmy drabinowej z włókna szklanego.
