Uszczelka kijanka w postaci zamkniętej ramki obrazu: wymiary, narożniki i produkcja niestandardowa

An zamknięta uszczelka sznurowa typu tadpole to gotowy uszczelniający układ o zamkniętej pętli, wytwarzany tak, aby odwzorowywał prostokątny, kwadratowy, okrągły lub specyficzny dla danego urządzenia obwód. Zamiast dostarczać wyłącznie proste odcinki uszczelek typu tadpole do samodzielnego przycinania i łączenia w terenie, profil ten jest formowany w kompletną ramę zgodnie z wymiarami klienta i orientacją montażową.

Zamknięta rama może pomóc producentowi OEM lub zespołowi utrzymania ruchu w kontrolowaniu położenia przewężenia, geometrii narożników i ogólnego dopasowania przed montażem. Określenie „zamknięta rama” samo w sobie nie definiuje jednak wymiarów, materiałów, rdzenia, konstrukcji narożników ani miejsca połączenia.

Pełna specyfikacja musi określać bazę ramy, profil przewężenia, kołnierz montażowy, materiał pokrycia, konstrukcję rdzenia, geometrię narożników, przestrzeń ścisku oraz warunki robocze.

BSTFLEX produkuje niestandardowe uszczelki typu tadpole i wysokotemperaturowe uszczelki typu tadpoledo pieców przemysłowych, pieców wypałowych, komór termicznych oraz urządzeń OEM. Profile o zamkniętej ramie mogą być opracowane na podstawie rysunków klienta, pomiarów sprzętu lub zatwierdzonych próbek.

Co to jest niekończąca się uszczelka typu Tadpole do ramek na zdjęcia?

Standardowa uszczelka liniowa typu tadpole jest zazwyczaj dostarczana jako prosty odcinek lub ciągła rolka. Instalator przycina materiał i decyduje, w jaki sposób połączą się rogi i końce.

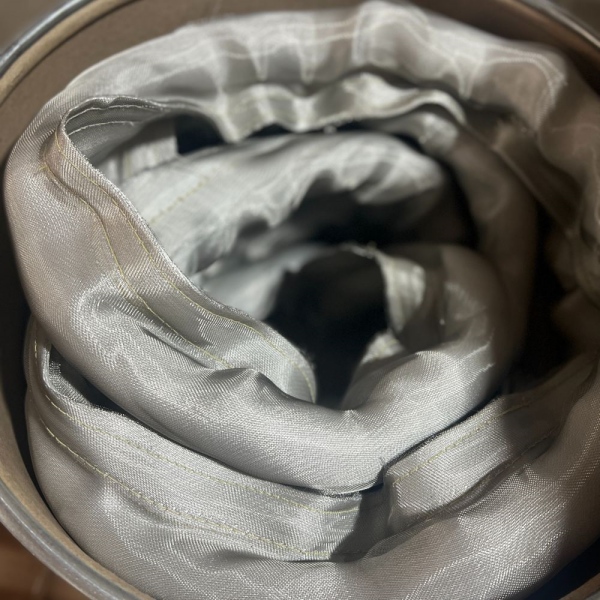

Uszczelka ramkowa obwodowa (typu bez końca) jest dostarczana jako gotowy, zamknięty profil. W przypadku zespołu prostokątnego zazwyczaj składa się z czterech prostych odcinków i czterech narożników dopasowanych do otworu urządzenia.

Gotowa ramka może być wyprodukowana do:

• Prostokątnych drzwi piekarników i pieców
• Kwadratowych paneli rewizyjnych pieców
• Drzwi komór termicznych
• Otworów inspekcyjnych pieców do wypału
• Pokryw rewizyjnych kotłów
• Paneli rewizyjnych kanałów wentylacyjnych
• Niestandardowych obudów OEM
• Okrągłych, owalnych lub nieregularnych otworów urządzeń

Niekończący się nie oznacza koniecznie bezszwowy

W tej kategorii produktów określenie „niekończący się” odnosi się zazwyczaj do gotowej, zamkniętej formy uszczelki. Nie należy go automatycznie interpretować jako całkowicie pozbawionej połączeń konstrukcji tekstylnej.

W zależności od profilu, materiałów i metody produkcji, rama może zawierać jeden lub więcej zaprojektowanych punktów zamknięcia, zszytych połączeń lub wykonanych przejść narożnych.

Do celów zakupowych należy potwierdzić:

• W jaki sposób rama jest zamknięta
• Gdzie znajduje się złącze zamykające
• Czy uszczelnienie przechodzi przez złącze w sposób ciągły
• W jaki sposób osłona jest wykończona przy złączu
• Czy złącze znajduje się na prostym odcinku, czy w pobliżu narożnika
• Czy pozycja złącza musi być kontrolowana na rysunku

Nie należy opisywać produktu jako bezszwowego, chyba że rzeczywista, zatwierdzona konstrukcja produkcyjna potwierdza to stwierdzenie.

Rama bez końca, forma pierścieniowa i liniowa uszczelka typu tadpole

Terminy te nie powinny być stosowane zamiennie bez rysunku. Prostokątna rama obrazu i okrągły pierścień mogą wykorzystywać te same materiały poszycia i rdzenia, ale wymagają innych specyfikacji geometrycznych.

Wybierz jedną bazę wymiarową ramy

Szerokość i wysokość ramy są niepełne, dopóki punkt odniesienia pomiaru nie zostanie wyraźnie określony.

Na przykład "rama 800 × 600 mm" może oznaczać:

• Prześwit otworu wewnętrznego
• Zewnętrzną krawędź uszczelki
• Oś grzybka
• Wewnętrzną krawędź grzybka
• Zewnętrzną krawędź kołnierza montażowego
• Wymiary drzwi urządzenia zamiast wymiarów uszczelki

Te wartości nie są równoważne.

Rysunek powinien przedstawiać wybraną bazę wymiarową za pomocą strzałek i punktów odniesienia. Nie należy wymagać od producenta domyślania się zamierzonego rozmiaru ramy wyłącznie na podstawie otworu urządzenia.

Określ profil uszczelki kijankowej niezależnie od rozmiaru ramy

Wymiary ramy definiują ogólną geometrię. Przekrój poprzeczny uszczelki kijankowej określa sposób uszczelniania i montażu ramy.

Rysunek przekroju poprzecznego powinien zawierać:

• Wysokość swobodnej uszczelki
• Szerokość uszczelki
• Średnica uszczelki w miejscu, gdzie sekcja jest okrągła
• Szerokość ogonka
• Grubość ogonka
• Całkowita szerokość profilu
• Lokalizacja ściegu
• Orientacja uszczelki
• Orientacja ogonka
• Kierunek zamykania

Do prac wymianowych należy użyć Przewodnik pomiaru wymiany uszczelki typu tadpole , aby zarejestrować wymiary uszczelki, ogonka, całkowitej szerokości, zamontowanej szczeliny i obwodu.

Orientacja uszczelki musi być przedstawiona na rysunku

Wykończona rama może być wytworzona z uszczelką skierowaną w stronę otworu wewnętrznego, w stronę obwodu zewnętrznego lub wzdłuż innej linii styku specyficznej dla aplikacji.

Ogonek może również wystawać:

• Do wewnątrz w kierunku otworu
• Na zewnątrz od otworu
• W stronę strony gorącej
• W stronę strony zimnej
• Za listwą mocującą
• W uformowany kanał montażowy

Rama o prawidłowej szerokości i wysokości może nadal być niezdatna do użytku, jeśli uszczelka lub ogonek są skierowane w złą stronę.

Na rysunku należy zawsze zaznaczyć stronę gorącą, stronę zimną, stronę drzwi, stronę ramy i kierunek zamykania, gdy orientacja jest istotna.

Konstrukcja narożnika wymaga osobnej weryfikacji

Narożniki są jednym z głównych powodów, aby określić wstępnie uformowaną ramę obrazu zamiast dostarczania wyłącznie prostych odcinków.

W narożniku 90 stopni wewnętrzne i zewnętrzne ścieżki materiału tekstylnego mają różne długości. Uszczelka i ogonek montażowy muszą przejść przez narożnik bez nadmiernego marszczenia, rozciągania, skręcania lub przemieszczania.

Odpowiednia konstrukcja narożnika zależy od:

• Średnica uszczelki
• Szerokość ogonka
• Materiał pokrycia
• Materiał rdzenia
• Gęstość rdzenia
• Promień narożnika wewnętrznego
• Prześwit zewnętrzny
• Orientacja profilu
• Wymagana tolerancja ramy

Narożniki kwadratowe

Kwadratowy otwór sprzętu nie wymaga automatycznie ostrego narożnika tekstylnego o zerowym promieniu. Uszczelka może wymagać małego promienia wewnętrznego lub fabricated przejścia, aby zapobiec zniekształceniom.

Rysunek powinien określać, czy sprzęt wymaga:

• Wizualnie kwadratowa rama zewnętrzna
• Określony promień naroża wewnętrznego
• Określony promień osi y bulb (zgrubienia)
• Przejście ukosowane lub wykonane
• Naroże dopasowane do istniejącej próbki OEM

Zaokrąglone naroża

Zaokrąglone naroże może zmniejszyć stopień zmiany kierunku, ale prawidłowy promień nadal zależy od rozmiaru profilu i konstrukcji materiału.

Wyraźnie podaj odniesienie promienia. Promień wewnętrzny, promień zewnętrzny i promień osi zgrubienia to różne wymiary.

Akceptacja naroży

Podczas zatwierdzania próbki należy sprawdzić:

• Ciągłość zgrubienia w narożu
• Położenie zgrubienia względem powierzchni dopasowania
• Płaskość ogona pod elementami mocującymi
• Zmarszczenie osłony lub nadmierne naprężenie
• Stan ściegu
• Dopasowanie naroża po zamknięciu drzwi

Wizualnie czyste naroże nie wystarcza, jeśli zgrubienie oddala się od wymaganego toru uszczelniającego.

Lokalizacja złącza powinna być kontrolowana

W przypadkach, gdy metoda produkcyjna wymaga złącza zamykającego, klient może musieć określić akceptowalną strefę złącza.

Złącze powinno być oceniane w odniesieniu do:

• Ruch zawiasu
• Nacisk zatrzasku
• Miejsce o najwyższej temperaturze
• Bezpośrednie narażenie na gorący gaz
• Tarcia mechaniczne
• Przerwy w listwie mocującej
• Dostęp do kontroli

Złącze umieszczone w górnej części jednych drzwi piekarnika może być akceptowalne, podczas gdy inny projekt może wymagać złącza na bocznej sekcji o niskim naprężeniu.

Jeśli lokalizacja złącza ma znaczenie, należy ją zaznaczyć na rysunku zamiast pozwalać jej zmieniać się między partiami produkcyjnymi.

Ramy z pojedynczym zgrubieniem, podwójnym zgrubieniem i podwójnym ogonem

Rama zamknięta opisuje gotową formę obwodu. Nie ogranicza ona uszczelki do jednego profilu przekroju poprzecznego.

Niestandardowa rama może zostać opracowana na podstawie:

• Uszczelki typu tadpole z pojedynczym zgrubieniem

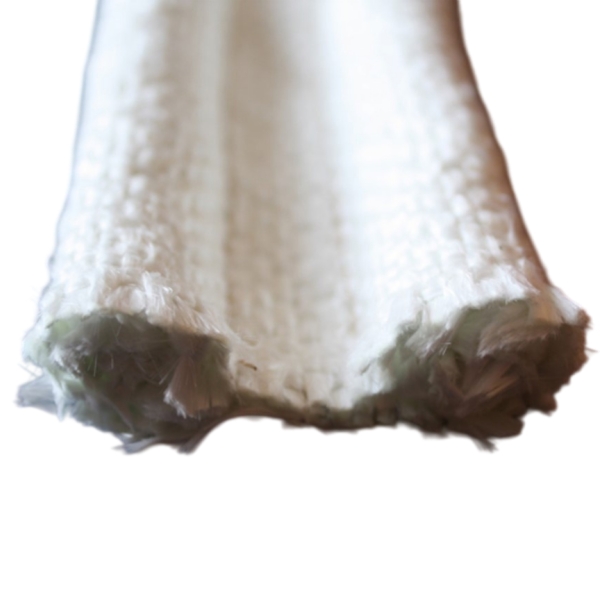

• Uszczelki typu tadpole z podwójnym zgrubieniem
• Uszczelki typu tadpole z podwójnym ogonem
• Profilu z pustym zgrubieniem
• Wzmocnionego profilu zgrubienia
• Profilu niestandardowego dostosowanego do aplikacji

Dla projektu z dwoma zgrubieniami należy zdefiniować każdą ścieżkę zgrubienia i zainstalowaną szczelinę. Zapoznaj się z Przewodnikiem projektowania uszczelek typu tadpole z podwójnym zgrubieniem przed przekształceniem liniowego profilu dwubólkowego w zamkniętą ramę.

Profil z podwójnym ogonem różni się od profilu z podwójną gruszką. Przekrój poprzeczny musi wyraźnie pokazywać, czy projekt wykorzystuje dwie gruszki uszczelniające, czy jedną gruszkę z dwoma ogonami montażowymi.

Materiały pokryciowe i rdzeniowe do ram Endless Tadpole

Geometrię w zamkniętej ramie można łączyć z różnymi konstrukcja okładzin i rdzeni. Wybór materiału powinien opierać się na rzeczywistej temperaturze, ściskaniu, ścieraniu, narażeniu na proces technologiczny oraz wymaganiach mechanicznych.

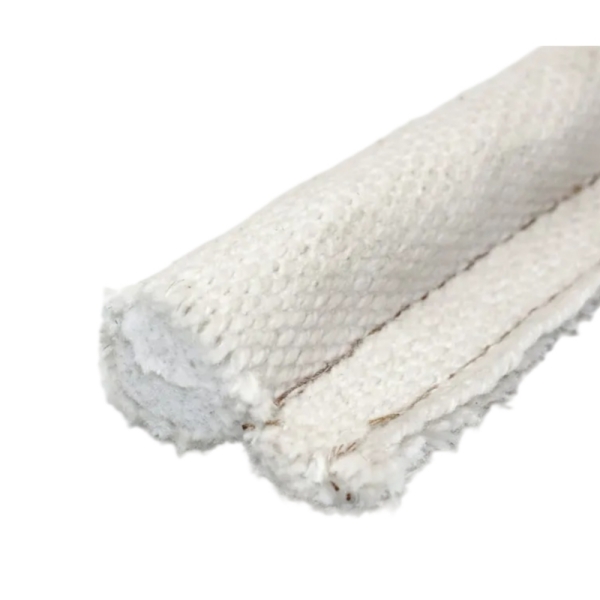

Osłona z włókna szklanego z rdzeniem z włókna szklanego

Konstrukcję opartą na włóknach można rozważyć w przypadku zapotrzebowania na elastyczne uszczelnienie ściskane niemetalowe oraz gdy potwierdzone warunki eksploatacji są odpowiednie.

Zapoznaj się z materiałem Fiberglass Cover Fiberglass Core Tadpole Gasket jako punktem odniesienia dla materiału i rdzenia.

Pokrycie z włókna szklanego z rdzeniem ze stali nierdzewnej

Rdzeń ze stali nierdzewnej zapewnia wewnętrzne podparcie metalowe oraz inną reakcję na ściskanie niż rdzeń z włókna.

Sprawdź uszczelkę kijankową (tadpole) z osłoną z włókna szklanego i rdzeniem ze stali nierdzewnej tam, gdzie wymagana jest wzmocniona konstrukcja wewnętrzna.

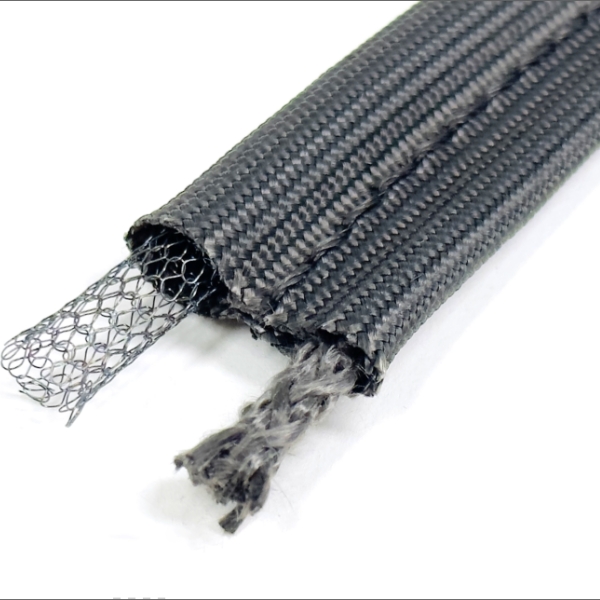

Osłona z włókna szklanego z drążonym rdzeniem ze stali nierdzewnej

Hollow metallic core zapewnia otwartą strukturę wewnętrzną. Może być oceniany tam, gdzie uszczelka wymaga przydatnej odkształcalności w ramach dostępnej siły zamykającej.

Przejrzyj Uszczelka kijanka z rdzeniem ze stali nierdzewnej w osłonie z włókna szklanego.

Osłona krzemionkowa z rdzeniem z Inconelu

Do bardziej wymagających zastosowań termicznych wymagających tekstyliów wysokotemperaturowych i wewnętrznego metalowego wspornika, ramę można ocenić przy użyciu konstrukcji z krzemionki i Inconelu.

Zobacz Uszczelka typu Tadpole z pokryciem z tkaniny krzemionkowej i rdzeniem z Inconelu .

Tkanina ceramiczna z rdzeniem ceramicznym

Kombinację tekstyliów ceramicznych i rdzenia ceramicznego można rozważyć w przypadku wymagających urządzeń termicznych, które potrzebują niemetalowej konstrukcji wewnętrznej o wysokiej temperaturze.

Zobacz Uszczelka typu Tadpole z pokryciem z tkaniny ceramicznej i rdzeniem ceramicznym .

Te strony produktów stanowią odniesienie materiałowe. Ostateczna geometria zamkniętej ramy, narożniki i konstrukcja połączeń nadal wymagają osobnego rysunku i zatwierdzenia.

Należy sprawdzić ściskanie wokół całej ramy

Prostokątna rama uszczelki może charakteryzować się różnymi szczelinami montażowymi po stronie zawiasów, stronie zatrzasku, na górze, na dole i w narożnikach.

Należy zarejestrować minimalną i maksymalną zamkniętą szczelinę wokół całego obwodu. Nie należy dobierać samego obcasa na podstawie wartości średniej.

Jeśli znana jest swobodna wysokość obcasa i wysokość po montażu, nominalne ściskanie wymiarowe można obliczyć jako:

Ściskanie (%) = (Swobodna wysokość obcasa - Zamontowana wysokość obcasa) / Swobodna wysokość obcasa × 100

Obliczenie to opisuje jedynie redukcję geometryczną. Nie określa ono wymaganej siły zamykania ani nie potwierdza, że wybrane ściskanie jest akceptowalne dla pokrycia i rdzenia.

Podczas zatwierdzania próbki należy ocenić:

• Siłę zamykania drzwi
• Kontakt obcasa ze wszystkimi czterema stronami
• Ściskanie w każdym narożniku
• Powrót uszczelki do pierwotnego kształtu po otwarciu
• Utrzymanie skrzydełka
• Ruch ramy podczas pracy

Nie używaj za dużej ramy, aby skompensować wypaczenie drzwi

Uformowana rama z uszczelką nie jest w stanie naprawić każdego problemu z urządzeniem.

Przed zwiększeniem rozmiaru uszczelki lub zmianą wymiarów ramy należy sprawdzić:

• Wosiowanie drzwi
• Stan zawiasów
• Regulacja zatrzasku
• Płaskość ramy
• Stan listwy mocującej
• Ostre krawędzie
• Odkształcenie termiczne
• Lokalny wyciek gorącego gazu

Większa uszczelka może zwiększyć siłę zamykania i spowodować nadmierny nacisk w najciśniejszej części ramy.

Rama ciągła w postaci obrazu a uszczelka liniowa łączona w terenie

Prawidłowy wybór zależy od konstrukcji urządzenia, możliwości montażowych, ilości i wymaganej kontroli wymiarowej.

Wymienne ramy z uszczelkami kijankowymi w postaci ciągłej

W przypadku istniejącej ramy nie należy polegać wyłącznie na wymiarach zdemontowanej uszczelki. Stara rama może być rozciągnięta, trwale skompresowana lub zdeformowana.

Dostarcz:

• Próbka istniejącej ramy
• Próbka profilu poprzecznego
• Wymiary otworu urządzenia
• Wymiary linii stykowej uszczelnienia
• Wymiary listwy dociskowej
• Promienie naroży
• Lokalizacja złącza
• Pomiary zamkniętej szczeliny na zimno
• Temperatura robocza
• Zdjęcia pokazujące zamontowaną orientację

Oznacz każdy wymiar zgodnie z jego źródłem:

• Oryginalny rysunek OEM
• Nieużywana zapasowa uszczelka
• Próbka zużytej uszczelki
• Pomiary urządzenia
• Szacowana lub niepotwierdzona wartość

Proces rozwoju OEM

BSTFLEX wspiera rozwój oparty na rysunkach poprzez swoje niestandardowa produkcja uszczelek typu Tadpole Gasket serwis.

Typowy proces projektowy może obejmować:

1. Analiza zastosowania i temperatury
2. Potwierdzenie profilu przekroju poprzecznego
3. Potwierdzenie bazy ramy i ogólnej geometrii
4. Analiza orientacji uszczelki i ogona
5. Dobór materiału okładziny i rdzenia
6. Analiza konstrukcji naroży i połączeń
7. Produkcja ramy prototypowej
8. Ocena dopasowania i kompresji u klienta
9. Zatwierdzenie rysunku lub próbki
10. Produkcja seryjna

Produkcja powinna opierać się na zatwierdzonym rysunku, zatwierdzonej próbce lub uzgodnionym wzorcu referencyjnym, a nie na nieformalnym opisie rozmiaru ramy.

Inspekcja i odbiór prototypu

Przed zatwierdzeniem ramy do produkcji należy sprawdzić prototyp pod kątem zgodności z rysunkiem i wyposażeniem.

Tam, gdzie sprzęt ma określone wymagania dotyczące nieszczelności, wydajności cieplnej lub utrzymania procesu, należy przeprowadzić odpowiedni test systemu. Sam kontakt wzrokowy nie dowodzi gazoszczelności ani odporności ciśnieniowej.

Zastosowania bezkońcowych uszczelek typu tadpole w ramie obrazu

Niestandardowe uszczelki typu tadpole o zamkniętej ramie można rozważyć w przypadku:

• Drzwi przemysłowych pieców wsadowych
• Drzwi pieców do malowania proszkowego
• Drzwi dostępu do pieców komorowych
• Drzwi pieców do obróbki cieplnej
• Paneli dostępu do pieców ceramicznych
• Drzwi inspekcyjnych kotłów
• Drzwi komór termicznych
• Pokryw dostępu do kanałów
• Paneli urządzeń do kontroli zanieczyszczeń
• Obudów wysokotemperaturowych
• OEM sprzętu grzewczego

W celu wyboru materiału i rdzenia pieca przemysłowego zapoznaj się z Przewodnik po uszczelkach tadpole do drzwi pieców przemysłowych .

Lista kontrolna zapytania ofertowego dla ramy uszczelki bezkońcowej typu tadpole

Często zadawane pytania

Czy bezkońcowa uszczelka typu kijanka jest całkowicie bezszwowa?

Niekoniecznie. „Bezkońcowa” zazwyczaj opisuje gotową formę zamkniętej pętli. Konstrukcja produkcyjna może zawierać zaprojektowany szew lub złącze zamykające. Należy potwierdzić rzeczywisty projekt przed określeniem ramy jako bezszwowej.

Czy powinienem podać wewnętrzne czy zewnętrzne wymiary ramy?

Można użyć dowolnych, jeśli odniesienie jest wyraźnie zidentyfikowane. Przydatne są również wymiary osiowe główki. Rysunek powinien pokazywać bazę pomiarową zamiast podawać nieoznaczoną szerokość i wysokość.

Czy rama bezkońcowa może wykorzystywać profil z podwójną główką?

Tak, niestandardowa rama zamknięta może zostać opracowana na bazie profilu z podwójną główką, gdy urządzenie zapewnia dwa wspierane toru stykowe. Obie ścieżki główki, rozstaw, narożniki i szczeliny instalacyjne muszą być zdefiniowane.

Czy BSTFLEX może odtworzyć istniejącą uszczelkę ramową typu kijanka?

Tak. Do opracowania zamiennika można wykorzystać istniejącą ramę, próbkę profilu, rysunek sprzętu oraz wymiary instalacyjne. Zużytą ramę należy uzupełnić rzeczywistymi pomiarami sprzętu.

Czy rama może być okrągła lub owalna?

Tak. Uszczelki typu kijanka w zamkniętej pętli mogą być opracowywane w konturach prostokątnych, okrągłych, owalnych lub niestandardowych, z uwzględnieniem profilu, materiału, geometrii gięcia i analizy produkcyjnej.

Jakie materiały są dostępne?

Dostępne konstrukcje mogą obejmować powłoki z włókna szklanego, krzemionki, ceramiki i tkanin powlekanych z opcjami rdzenia z włókna, sznura, stali nierdzewnej, pustej siatki, ceramiki lub Inconelu. Ostateczny wybór zależy od kompletnego środowiska roboczego.

Czy rama może być dostarczana do produkcji OEM?

Tak. Po zatwierdzeniu próbki i rysunku, niestandardowe profile ram mogą być produkowane na potrzeby partii i powtarzalnych dostaw OEM.

Zamów niestandardową bezkońcową uszczelkę ramową typu kijanka

BSTFLEX produkuje bezkońcowe uszczelki ramowe typu kijanka, uszczelnienia typu kijanka w zamkniętej pętli oraz niestandardowo uformowane profile uszczelek do urządzeń OEM i przemysłowych projektów wymiany.

Wyślij kompletny rysunek ramy wraz z profilem poprzecznym, orientacją główki, geometrią narożników, wymaganiami materiałowymi, szczeliną instalacyjną, temperaturą roboczą i wymaganą ilością.

W przypadku projektów wymiany należy dołączyć zdjęcia oraz próbkę istniejącej uszczelki, jeśli jest dostępna, ale należy również podać rzeczywiste wymiary urządzenia, ponieważ zużyta rama może być już rozciągnięta lub trwale odkształcona.
