Producent niestandardowych złączy kompensacyjnych z tkaniny do systemów kanałów przemysłowych

Przemysłowe systemy kanałów wentylacyjnych rzadko działają w identycznych warunkach. Wymiary kanałów, temperatura gazu, ciśnienie, ruch, obciążenie cząstkami stałymi, narażenie na działanie substancji chemicznych i układ urządzeń mogą się znacznie różnić w zależności od instalacji. Z tego powodu…niestandardowy kompensator materiałowypowinny być projektowane w oparciu o rzeczywiste dane operacyjne, a nie wybierane wyłącznie na podstawie nominalnego rozmiaru kanału.

BSTFLEX produkujeniestandardowe złącza kompensacyjne z tkaniny niemetalowejDo przemysłowych kanałów gorącego powietrza, spalin, gazów spalinowych i gazów procesowych. Konfiguracje okrągłe, prostokątne, kwadratowe i niestandardowe mogą być produkowane zgodnie z rysunkami klienta, istniejącymi wymiarami połączeń i warunkami eksploatacji projektu.

Zakres naszej działalności produkcyjnej obejmuje pasy elastyczne, konstrukcje z tkanin wielowarstwowych, złącza izolowane, złącza kompensacyjne zamienne i kompletne zespoły prefabrykowane dla sprzętu OEM, nowe instalacje, projekty konserwacyjne i wymiany związane z przestojem w zakładach.

Kompensatory materiałowe zbudowane wokół systemu kanałów

Kompensator tkaninowy to nie tylko kawałek tkaniny odpornej na wysokie temperatury, zamontowany między dwoma kołnierzami. W przemysłowym systemie kanałów wentylacyjnych, elastyczna sekcja musi współpracować z otaczającymi ją urządzeniami, jednocześnie zapewniając wymagany ruch i zachowując odpowiednie uszczelnienie oraz parametry termiczne.

Projekt może wymagać uwzględnienia:

• Ściskanie i rozciąganie osiowe
• Przemieszczanie poziome i pionowe boczne
• Ruch kątowy
• Połączony ruch wielokierunkowy
• Cykle termiczne
• Wibracje sprzętu
• Dodatnie lub ujemne ciśnienie w kanale
• Narażenie na działanie gorącego gazu
• Kondensaty wilgoci i substancji chemicznych
• Pył, popiół lotny i cząstki ścierne
• Niewspółosiowość instalacji

BSTFLEX ocenia te warunki przed określeniem elastycznego systemu materiałowego, geometrii, układu izolacji i konstrukcji mocowania.

Możliwości produkcji niestandardowej

Przemysłowe złącza kompensacyjne często mają wymiary i wymagania eksploatacyjne, które nie odpowiadają standardowym elementom katalogowym. BSTFLEX wspiera produkcję pod konkretne projekty, zarówno nowego sprzętu, jak i urządzeń zastępczych.

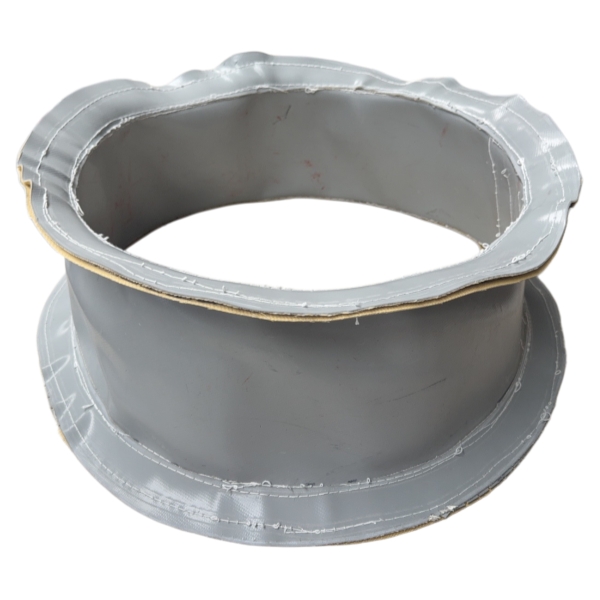

Okrągłe złącza dylatacyjne z tkaniny

Okrągłe kompensatory tkaninowe są powszechnie montowane w kanałach cylindrycznych, przyłączach wentylatorów, układach wydechowych i przewodach powietrza procesowego.

W przypadku niestandardowego złącza kołowego dane inżynieryjne zazwyczaj obejmują średnicę kanału, wymiar międzyfazowy, ruch, temperaturę roboczą, ciśnienie i medium procesowe. Elastyczną konstrukcję można następnie dostosować do rzeczywistej instalacji, zamiast polegać wyłącznie na średnicy.

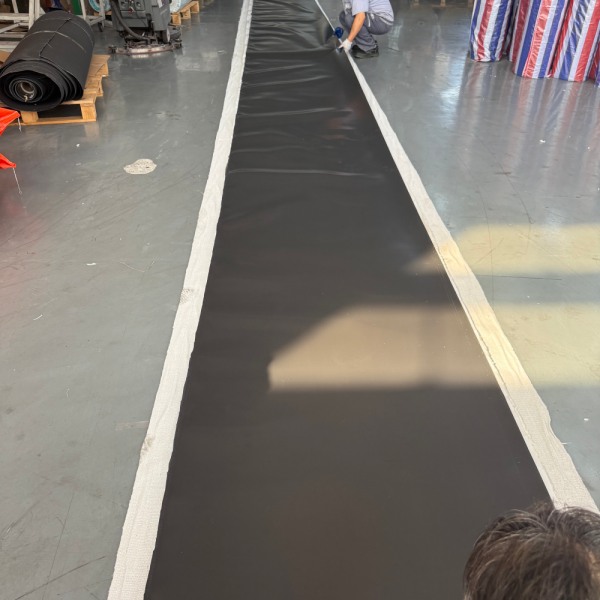

Konstrukcje okrągłe mogą być dostarczane w postaci elastycznych pasów lub jako zespoły, w zależności od istniejącego układu kanałów u klienta.

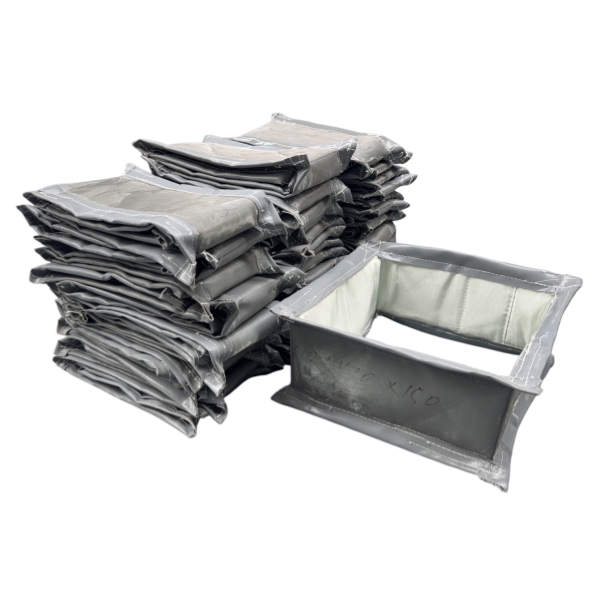

Produkcja prostokątnych złączy kompensacyjnych z tkaniny

Duże kotły, piece, systemy obróbki powietrza, urządzenia do wytwarzania energii i zakłady przetwórcze często wykorzystują kanały prostokątne.

Aprostokątny dylatacyjny element materiałowywymaga szczególnej uwagi na geometrię narożników, ponieważ cztery narożniki i proste boki reagują inaczej na ruch kanału.

W przypadku zastosowań prostokątnych BSTFLEX ocenia:

• Szerokość i wysokość kanału
• Długość twarzą w twarz
• Ruch poziomy boczny
• Ruch boczny pionowy
• Ściskanie i rozciąganie osiowe
• Konstrukcja narożna
• Wymiary kołnierza
• Konfiguracja wewnętrznej wkładki
• Kierunek przepływu gazu
• Ciśnienie robocze

Aby zapoznać się ze szczegółową dyskusją inżynierską, zapoznaj się z naszym przewodnikiemProstokątne złącza kompensacyjne z tkaniny do kanałów przemysłowych.

Systemy materiałowe do niestandardowych złączy kompensacyjnych z tkanin

Nie ma jednej konstrukcji materiałowej odpowiedniej dla każdego przemysłowego złącza dylatacyjnego. Wybór materiału zależy od tego, jaką funkcję musi spełniać każda warstwa w całym zespole.

Tkanina z włókna szklanego

Tkaniny z włókna szklanego mogą zapewnić wzmocnienie i odporność termiczną w wielu zastosowaniach kanałów przemysłowych. Różne sploty, gramatury i rodzaje obróbki powierzchni można dobrać w zależności od wymagań mechanicznych i termicznych połączenia.

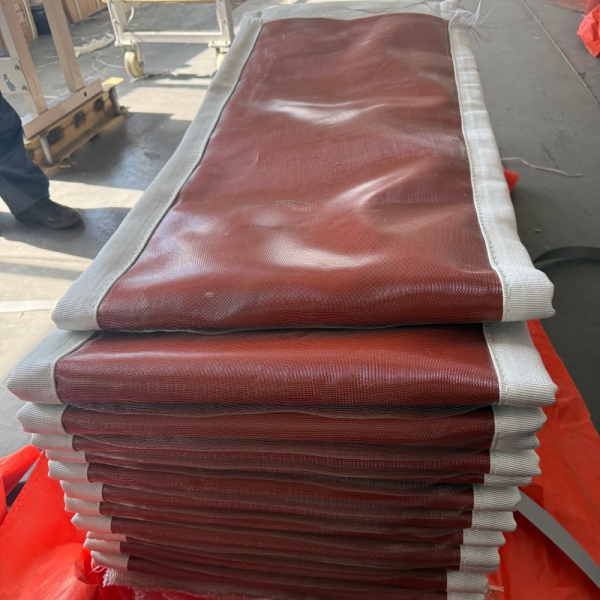

Tkanina powlekana silikonem

Włókno szklane pokryte silikonem można rozważyć, gdy elastyczność, odporność na warunki atmosferyczne i szczelność mają duże znaczenie w odpowiednim zakresie temperatur wybranej konstrukcji.

Tkanina na bazie PTFE

Materiały na bazie PTFE można stosować w sytuacjach, w których element elastyczny wymaga odporności na agresywne media procesowe lub odpowiedniej warstwy uszczelniającej gaz.

Tkanina krzemionkowa

W przypadku wymagających środowisk termicznych tekstylia krzemionkowe można rozważyć jako część systemu wielowarstwowego, w którym narażenie na wyższą temperaturę wymaga dodatkowej ochrony termicznej.

Firma BSTFLEX zajmuje się produkcją i przetwarzaniem szerokiej gamytkaniny wysokotemperaturowe, co pozwala na ocenę elastycznego pakietu materiałów pod kątem zastosowania, a nie traktowanie pasa materiałowego jako komponentu ogólnego.

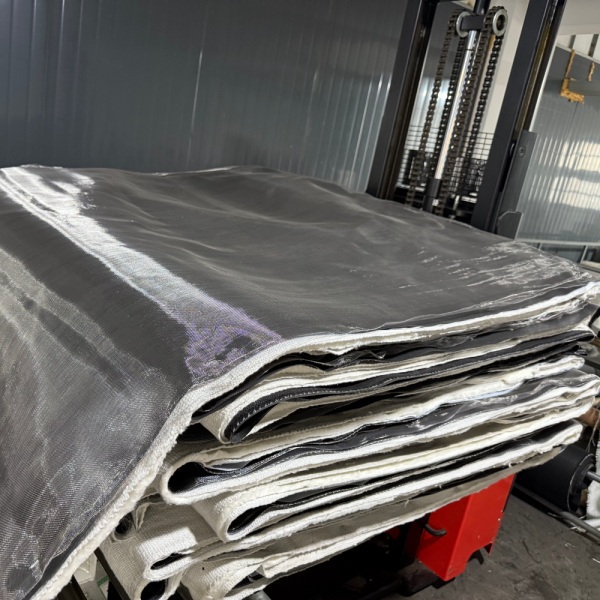

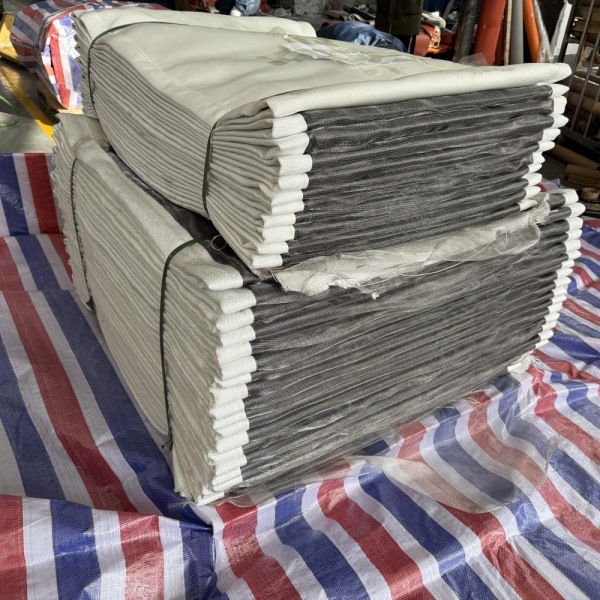

Dlaczego często wymagana jest konstrukcja wielowarstwowa

Wymagające zastosowania w kanałach przemysłowych mogą wymagać stosowania kilku materiałów współpracujących ze sobą zamiast jednego materiału spełniającego wszystkie funkcje.

Złącze kompensacyjne wielowarstwowe można zaprojektować tak, aby różne komponenty zapewniały:

• Uszczelnianie gazowe
• Wzmocnienie mechaniczne
• Izolacja termiczna
• Ochrona przed wysoką temperaturą
• Odporność chemiczna
• Ochrona przed ścieraniem

Dokładna kolejność warstw powinna być określona w warunkach procesu. Sama maksymalna temperatura gazu nie jest wystarczająca do określenia kompletnego złącza kompensacyjnego.

Kompensatory tkaninowe wysokotemperaturowe

Systemy kanałów wysokotemperaturowych wymagają czegoś więcej niż tylko wyboru materiału z opublikowaną wartością temperatury znamionowej.

Producent złącza kompensacyjnego powinien znać normalną temperaturę roboczą, a także maksymalne i maksymalne warunki pracy, czas ekspozycji, prędkość gazu, układ izolacji oraz rzeczywistą temperaturę, jaka dociera do każdej warstwy elastycznego elementu.

W niektórych zastosowaniach warstwy izolacyjne i wewnętrzna ochrona przed gorącem mogą zmniejszyć obciążenie cieplne docierające do zewnętrznych materiałów uszczelniających i wzmacniających.

BSTFLEX umożliwia ocenę konstrukcji wysokotemperaturowych przy użyciu kombinacji tekstyliów technicznych, tkanin powlekanych,Tkanina krzemionkowa o wysokiej temperaturze 96%, elementy izolacyjne i ochronne zgodnie z wymaganiami projektu.

Kompensatory tkaninowe do kanałów spalinowych

Systemy odprowadzania spalin mogą narażać złącza kompensacyjne na działanie ciepła, wilgoci, związków chemicznych, cząstek stałych i ciągłych cykli termicznych.

Typowe punkty instalacji mogą obejmować:

• Przewody kotłowe
• Podłączenia podgrzewacza powietrza
• Połączenia wentylatorów ciągu indukowanego
• Kanały elektrofiltra
• Systemy filtrów workowych
• Instalacje odsiarczania spalin
• Skrubery
• Połączenia stosu
• Przemysłowe kanały wyciągowe

W tych zastosowaniach skład chemiczny gazu i warunki cząsteczkowe mogą być równie ważne jak temperatura. W przypadku dużej prędkości gazu lub cząstek ściernych, które mogłyby bezpośrednio uszkodzić element elastyczny, może być wymagana również warstwa ochronna lub inna wewnętrzna ochrona.

Systemy kanałów o ciśnieniu dodatnim i ujemnym

W przypadku zamawiania niestandardowego złącza kompensacyjnego należy podać dane dotyczące ciśnienia.

Niektóre kanały przemysłowe pracują pod ciśnieniem dodatnim, natomiast systemy ciągu indukowanego i wyciągowego mogą pracować pod ciśnieniem ujemnym. Warunki te wpływają na zachowanie się elementu elastycznego podczas eksploatacji.

Należy podać zarówno normalne ciśnienie robocze, jak i ciśnienie projektowe lub maksymalne, jeśli są dostępne. Jednostka ciśnienia powinna być również wyraźnie oznaczona na rysunku lub zapytaniu ofertowym.

Ruch jest elementem projektu, a nie czymś dodanym na końcu

Jednym z głównych powodów stosowania kompensatorów tkaninowych jest ich zdolność do akomodacji ruchów przy jednoczesnym wywieraniu stosunkowo niewielkich sił reakcji na sąsiednie kanały.

Jednak samo stwierdzenie, że złącze kompensacyjne jest „elastyczne” nie jest wystarczające do jego produkcji.

Zapytanie ofertowe powinno, o ile to możliwe, określać wymagany ruch numerycznie:

W przypadku projektów, w których dane dotyczące ruchu nie zostały jeszcze ustalone, inżynier systemów kanałów powinien określić przewidywany wzrost temperatury i przemieszczenie urządzeń przed ostatecznym wyborem połączenia.

Zamienne złącza dylatacyjne z tkaniny

Nie każdy projekt wymiany ma oryginalny rysunek dylatacji.

BSTFLEX może ocenić zapotrzebowanie na wymianę, wykorzystując dostępne dane wymiarowe i operacyjne. W zależności od projektu, przydatne informacje referencyjne mogą obejmować:

• Zdjęcia istniejących dylatacji
• Wymiary całkowite kanału
• Pomiar twarzą w twarz
• Wymiary kołnierza
• Rozmiar i rozstaw otworów na śruby
• Istniejące wymiary pasa
• Istniejący układ linek
• Informacje o materiale
• Normalna i maksymalna temperatura pracy
• Ciśnienie
• Medium procesowe
• Wymagany ruch

Próbka fizyczna może być również przydatna w przypadku niektórych projektów wymiany, szczególnie gdy trudno jest udokumentować istniejący elastyczny element lub geometrię mocowania.

Producent niestandardowych złączy kompensacyjnych z tkaniny dla projektów OEM

Wymagania producentów OEM różnią się od wymagań dotyczących jednorazowych wymian konserwacyjnych. Producenci sprzętu mogą wymagać powtarzalności wymiarów, zdefiniowanej konstrukcji materiałów, kontroli rysunków, wymagań dotyczących pakowania oraz spójności produkcji w ramach wielu zamówień.

BSTFLEX wspiera produkcję OEM i produkcję projektową dla klientów przemysłowych wymagających niestandardowych elementów tekstylnych i niemetalowych złączy kompensacyjnych.

Wsparcie produkcji może obejmować:

• Produkcja według rysunków klienta
• Rozwój prototypu
• Personalizacja oparta na próbkach
• Wsparcie w doborze materiałów
• Niestandardowe wymiary i geometria
• Wymagania dotyczące marek własnych i opakowań specjalnych
• Powtarzalna produkcja dla projektów OEM

Zastosowania w systemach kanałów przemysłowych

Zastosowanie niestandardowych kompensatorów materiałowych można rozważyć wszędzie tam, gdzie w niskociśnieniowych kanałach przemysłowych zachodzi potrzeba kontrolowania mediów gazowych, ruchów cieplnych i wibracji urządzeń.

Co powinien zawierać rysunek złącza dylatacyjnego?

Przejrzysty rysunek techniczny skraca czas wyceny i pomaga uniknąć błędnych założeń w trakcie produkcji.

Jeśli to możliwe, uwzględnij:

• Średnica lub szerokość kanału × wysokość
• Wymiar twarzą w twarz
• Szerokość i grubość kołnierza
• Średnica otworu na śrubę
• Rozstaw otworów na śruby
• Kierunek przepływu
• Wymiary wewnętrzne wkładki
• Układ izolacji
• Kierunek ruchu
• Zainstalowana orientacja

W przypadku połączeń prostokątnych szczególnie przydatne są widoki z przodu i z boku. W przypadku złożonych konfiguracji preferowane są pliki CAD lub pliki PDF z wymiarami.

Dane inżynieryjne wymagane do wyceny

Przesłanie kompletnych danych eksploatacyjnych pozwala producentowi ocenić kompensator jako element konstrukcyjny, zamiast opierać się wyłącznie na jego wymiarach.

Dlaczego warto zaopatrzyć się w niestandardowe złącza kompensacyjne firmy BSTFLEX?

BSTFLEX łączy w sobie techniczne przetwarzanie tekstyliów z możliwością produkcji na zamówienie, co jest szczególnie przydatne w przypadku złączy kompensacyjnych z tkanin, ponieważ sam elastyczny element stanowi kluczowy element konstrukcyjny zespołu.
